Снятие, замена, установка дроссельного узла Renault Logan 2004-2015 Бензин

Инструменты:

• Ключ с наконечником Torx (звездочка) Т30
• Отвертка плоская средняя

Детали и расходники:

• Дроссельный узел
• Уплотнительное кольцо дроссельного узла

1. Снимаем отрицательную клемму с аккумуляторной батареи.

2. Снимаем воздушный фильтр, как описано здесь.

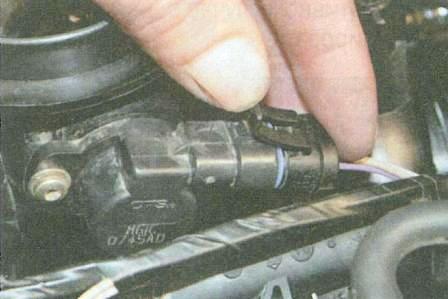

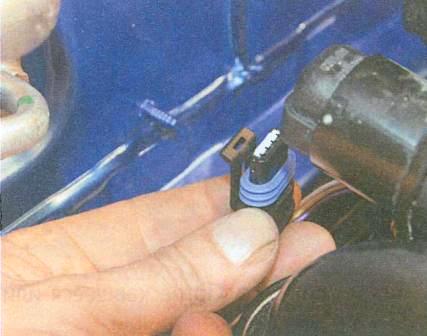

3. Отжимаем фиксатор колодки жгута проводов датчика положения дроссельной заслонки.

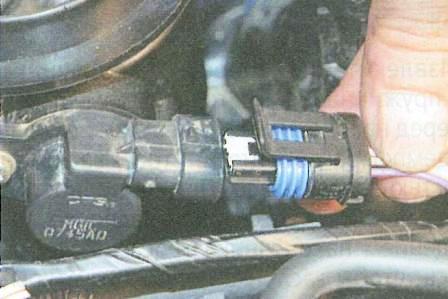

4. Снимаем колодку проводов с датчика положения дроссельной заслонки.

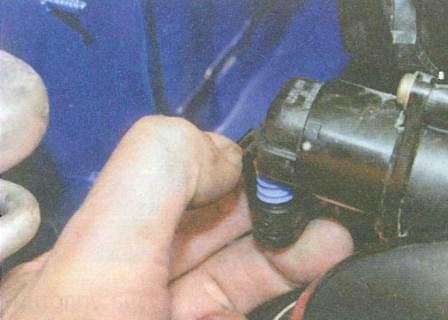

5. Отжимаем фиксатор колодки жгута проводов регулятора холостого хода.

6. Отсоединяем колодку жгута проводов с регулятора холостого хода.

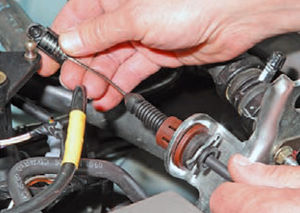

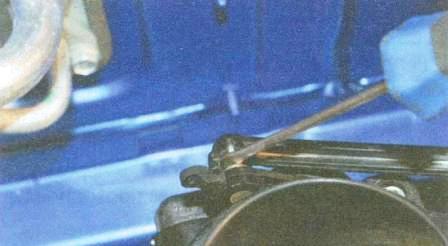

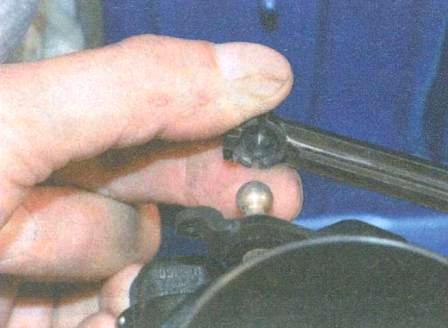

7. Снимаем промежуточную тягу привода дроссельной заслонки с рычага дроссельного узла. Для этого вставляем между ними отвертку и раздвигаем их в стороны.

8. Отворачиваем крепежный винт.

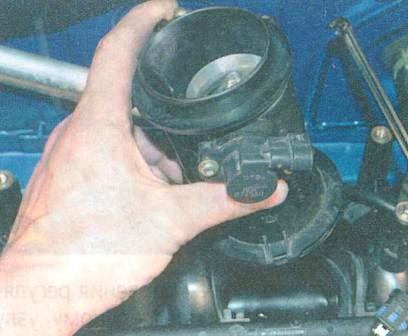

9. Снимаем дроссельный узел.

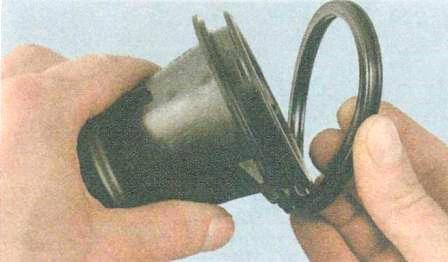

10. Снимаем с дроссельного узла уплотнительное кольцо.

Примечание:

Если на уплотнительном кольце имеются повреждения, то его следует заменить.

11. Все снятые детали устанавливаются в обратном порядке.
