Замена троса привода дроссельной заслонки Renault Logan 2004-2009 Бензин

Инструменты:

• Плоская отвертка.

Детали и расходники:

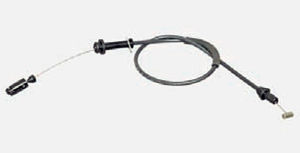

• Новый трос привода дроссельной заслонки.

Заменяем трос привода дроссельной заслонки при заедании (затрудненном перемещении троса в оболочке),
вызванном обрывом части проволочек и их разлохмачиванием, а также при обрыве троса.

1.Снимаем воздушный фильтр.

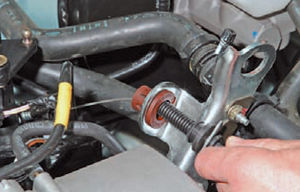

2.Отсоединяем наконечник троса от промежуточного рычага привода дроссельной заслонки.

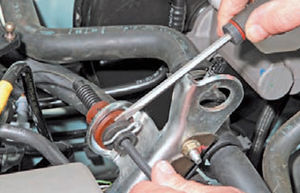

3.Шлицевой отверткой вынимаем резиновую втулку вместе с наконечником оболочки троса из пластмассовой втулки кронштейна.

4. Выводим наконечник троса из пластмассовой втулки.

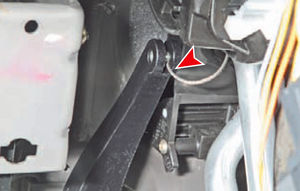

5. В салоне автомобиля под панелью приборов выводим наконечник троса из отверстия в педали «газа», проведя трос через прорезь в педали.

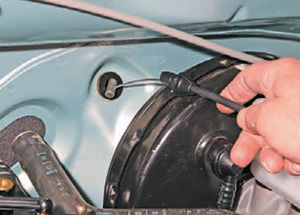

6. В моторном отсеке, поддев шлицевой отверткой втулку оболочки троса, выводим втулку из уплотнителя в щитке передка.

7. Вынимаем наконечник троса из уплотнителя в щитке передка.

8. Выведя трос из держателя на площадке аккумуляторной батареи, снимаем трос.
9.Устанавливаем новый трос привода дроссельной заслонки в обратной последовательности.

После установки троса необходимо отрегулировать привод.
При полностью отпущенной педали «газа» дроссельная заслонка должна быть полностью закрыта, а при нажатой до упора педали «газа» дроссельная заслонка должна быть полностью открыта. Рычаг привода дроссельной заслонки не должен иметь дополнительного хода.
