Замена элементов выпуска отработавших газов Renault Logan 2004-2015 Бензин

Инструменты:

Вороток под торцевую насадку
Насадка на вороток 10 мм
Гаечный ключ рожковый 14 мм
Штангенциркуль
Болгарка
Отвертка плоская средняя
Линейка
Нож

Детали и расходники:

Круг отрезной 1,5 мм
Маркер
Обжимные муфты
Основной глушитель
Дополнительный глушитель
Приемная труба
Каталитический нейтрализатор
Прокладка фланца выпускного коллектора

Замена приемной трубы в сборе с каталитическим нейтрализатором

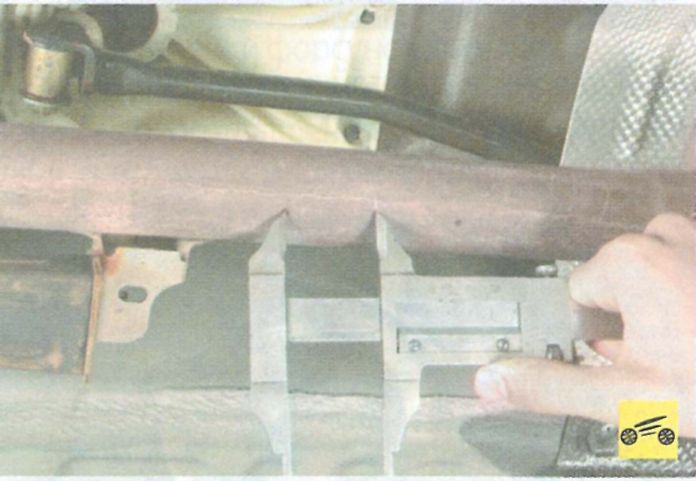

1. При помощи штангенциркуля измеряем расстояние между метками на трубе (оно должно составлять 80 мм).

Замер расстояния между метками на трубе системы выпуска газов Renault Logan

Примечание:

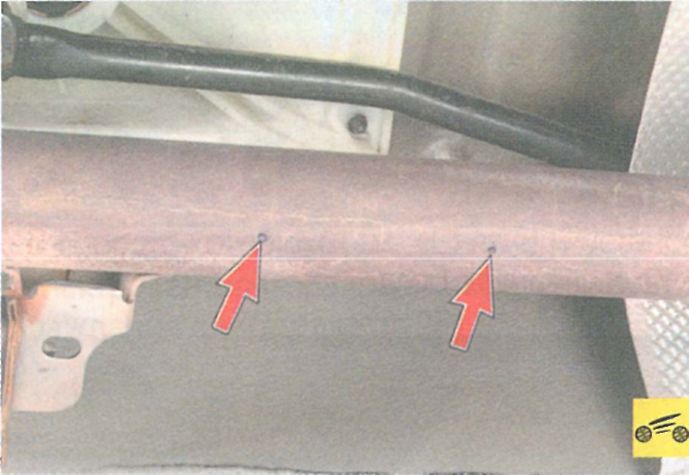

Метки находятся между каталитическим нейтрализатором и виброгасителем (под рычагом управления коробкой передач).

Расположение меток на трубе системы выпуска газов Renault Logan

2. Отмеряем середину расстояния между метками.

Середина расстояния между меток на трубе системы выпуска газов Renault Logan

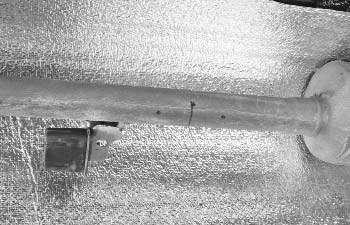

3. Здесь ставим дополнительную метку маркером.

Обозначение линии распила трубы системы выпуска газов Renault Logan

4. Распиливаем трубу по нанесенной дополнительной метке с помощью болгарки.

Распиливание болгаркой трубы системы выпуска газов Renault Logan

Предупреждение:

Между трубой и днищем автомобиля нужно поместить экран из огнеупорного и термостойкого материала.

Огнеупорный материал между трубой системы выпуска газов и днищем автомобиля Renault Logan

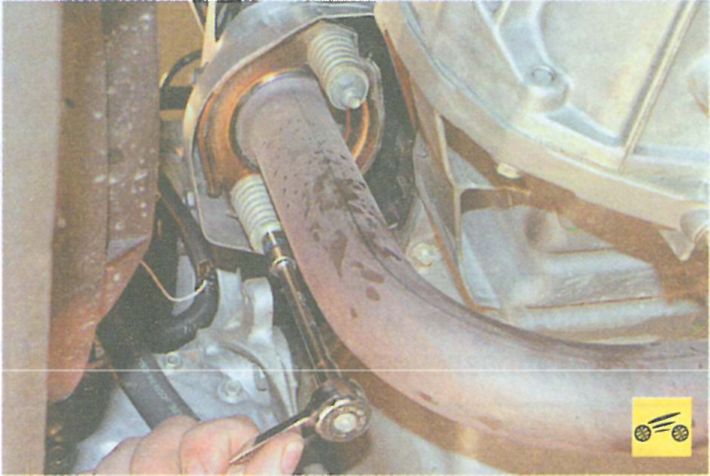

5. Отворачиваем две гайки крепления приемной трубы.

Отворачивание гаек крепления приемной трубы системы выпуска газов Renault Logan

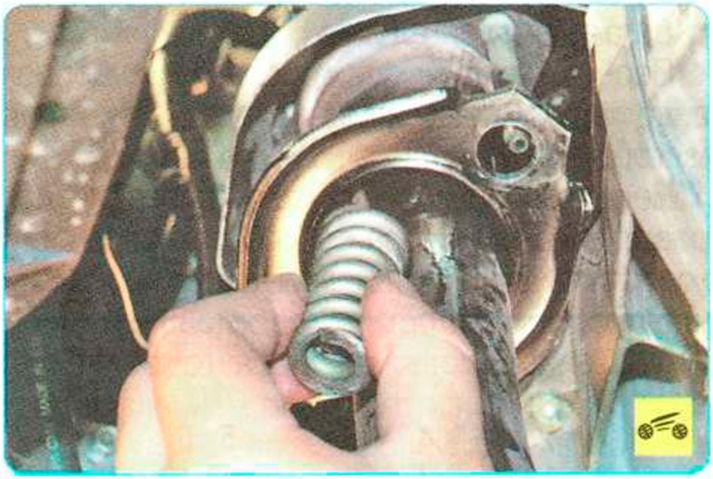

6. Снимаем пружины.

Снятие пружин с приемной трубы системы выпуска газов Renault Logan

7. Производим очистку фланца выпускного коллектора от остатков старой прокладки.

Снятие старой прокладки с фланца выпускного коллектора Renault Logan

8. Далее извлекаем из подушки кронштейн трубы и снимаем приемную трубу в сборе с каталитическим нейтрализатором.

9. Установка всех деталей происходит в порядке, обратном снятию. Установите новую прокладку между выпускным коллектором и приемной трубой. Соединение элементов системы выпуска отработавших газов выполняйте специальными обжимными муфтами, имеющимися в продаже.

Примечание:

Замена дополнительного и основного глушителя происходит аналогичным образом.

Замена основного глушителя

Для замены основного глушителя необходимо распилить систему между метками, расположенными возле левой пружины задней подвески.

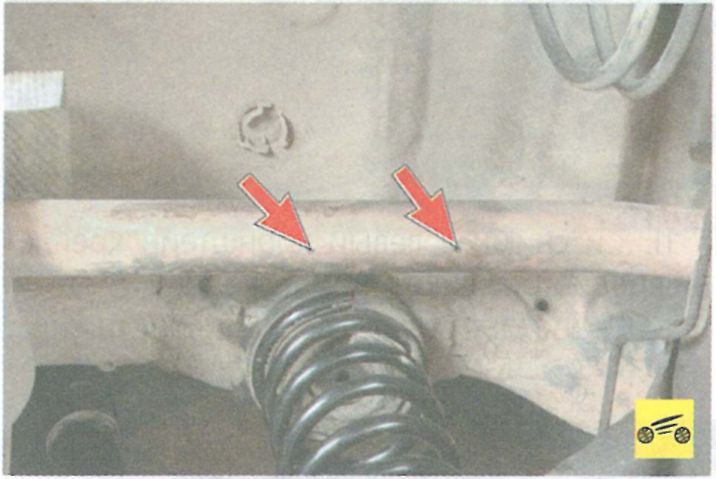

Метки на трубе основного глушителя Renault Logan

Замена дополнительного глушителя

Примечание:

Для замены дополнительного глушителя нужно распилить систему в двух местах.

1. Распиливаем систему выпуска между каталитическим нейтрализатором и виброгасителем (под рычагом управления коробкой передач).

Метки на трубе дополнительного глушителя Renault Logan

2. Распиливаем возле левой пружины задней подвески.

Другие две метки на трубе дополнительного глушителя Renault Logan

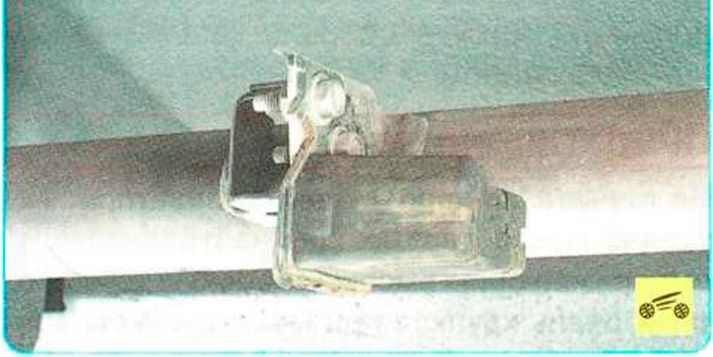

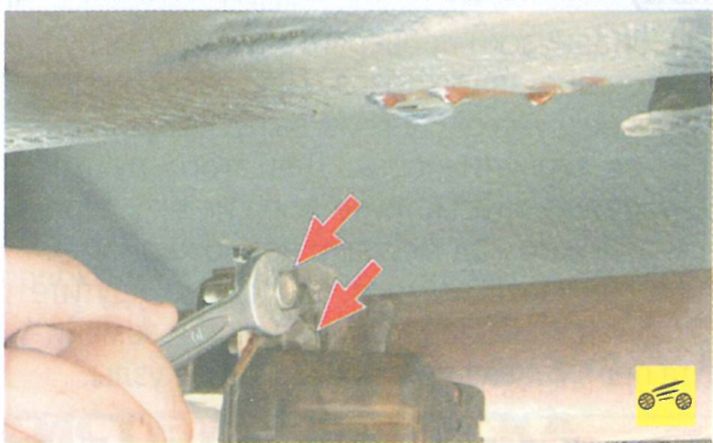

3. Снимаем виброгаситель со старой секции системы выпуска отработавших газов. Для этого необходимо вывернуть два болта крепления, и установить его на новую секцию.

Виброгаситель на системе выпуска газов Renault Logan
