Снятие, замена, установка подрамника передней подвески Renault Logan Бензин

Инструмент:

• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 13 мм
• Гаечный ключ рожковый 16 мм
• Гаечный ключ рожковый 18 мм
• Ключ с наконечником Torx (звездочка) Т30
• Вороток под торцевую насадку
• Насадка на вороток 18 мм
• Динамометрический ключ
• Отвертка плоская средняя
• Съемник шаровых шарниров
• Упоры

Детали и расходники:

• Подрамник передней подвески– 6001548548
• Перчатки тканевые

Примечание:

Замена подрамника может понадобиться при обнаружении стуков в подвеске, нарушении угла установки передних колес, а также при повреждении этого элемента.

1. Снимаем брызговики и защиту картера двигателя, как соответственно описано здесь и здесь.

2. Снимаем приемную трубу, следуя инструкциям этой статьи.

3. Выкручиваем три винта крепления подрамника к переднему бамперу.

4. Выкручиваем два болта крепления кронштейна задней опоры подвески силового агрегата.

5. Снимаем кронштейн задней подушки силового агрегата.

6. Отворачиваем и вынимаем болты крепления рулевого механизма к подрамнику.

7. Выкручиваем и вынимаем болт верхнего крепления соединительной тяги.

8. Откручиваем и снимаем нижнюю гайку крепления соединительной тяги.

9. Снимаем соединительную тягу.

10. Отворачиваем болт крепления держателя трубки системы гидроусилителя руля.

11. Отводим в сторону трубку системы гидроусилителя руля.

12. Отворачиваем гайку стяжного болта, который крепит клеммовое соединение поворотного кулака и шаровой опоры.

13. Извлекаем стяжной болт клеммового соединения.

14. При помощи отвертки слегка разжимаем клемму.

15. Теперь нужно вывести палец шаровой опоры из поворотного кулака.

16. Проводим эти же операции по извлечению пальца шаровой опоры из поворотного кулака на другой стороне автомобиля.

17. Подпираем подрамник крепкими опорами.

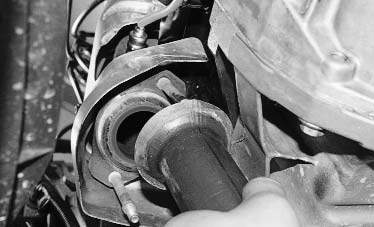

18. Выворачиваем болты крепления подрамника.

19. Выворачиваем болты заднего крепления подрамника.

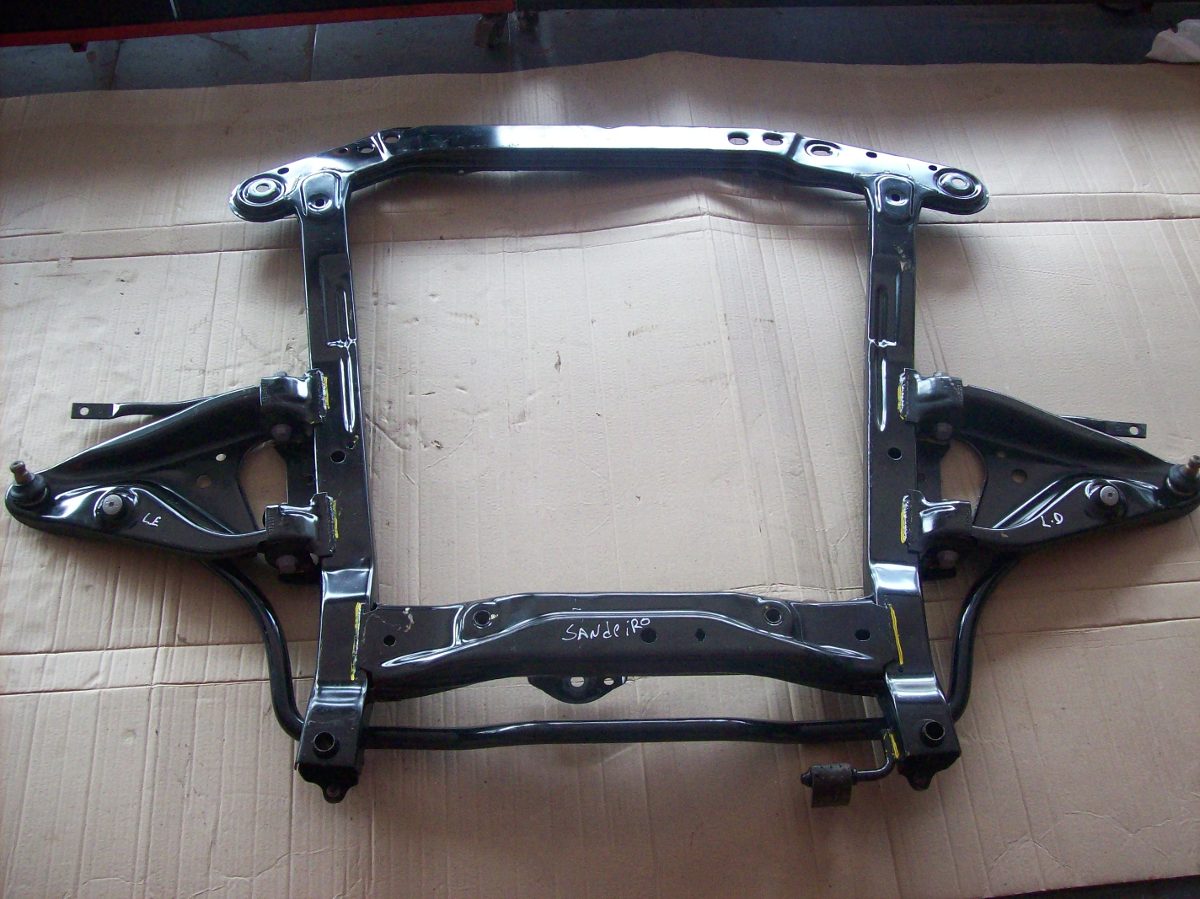

20. Снимаем подрамник вместе со стабилизатором поперечной устойчивости и рычагами передней подвески.

21. Отворачиваем болты крепления стабилизатора поперечной устойчивости и отсоединяем его от подрамника.

22. Установка всех снятых деталей и нового подрамника происходит в обратной последовательности.

Примечание.

Передние и задние болты крепления подрамника затягиваются моментом 105 Нм, болт крепления соединительной тяги должен быть затянут моментом 21 Нм, гайка крепления соединительной тяги и гайка стяжного болта клеммового соединения поворотного кулака с шаровой опорой затягиваются моментом 62 Нм, болты крепления кронштейна задней опоры подушки двигателя затягиваются моментом 65 Нм.
