Снятие, замена, установка тормозных колодок заднего колеса Renault Logan 2004-2015 Бензин.

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 30 мм
• Пассатижи
• Башмак (2 шт.)
• Домкрат
• Опоры под кузов
• Клещи для снятия пружин
• Балонный ключ
• Отвертка плоская средняя
• Груша резиновая
• Шприц
• Молоток
• Зубило

Детали и расходники:

• Перчатки тканевые
• Емкость для тормозной жидкости
• Проволока 50 см
• Резиновый жгут 50 см
• Тормозные колодки (комплект на два колеса) – 7701208111
• Тугоплавкая смазка – Castol LMX или аналоги
• Тормозная жидкость

1. Включаем первую передачу и устанавливаем под передние колеса противооткатные "башмаки".

Примечание:

Важно убедиться в том, что ручник полностью опущен в крайнее нижнее положение.

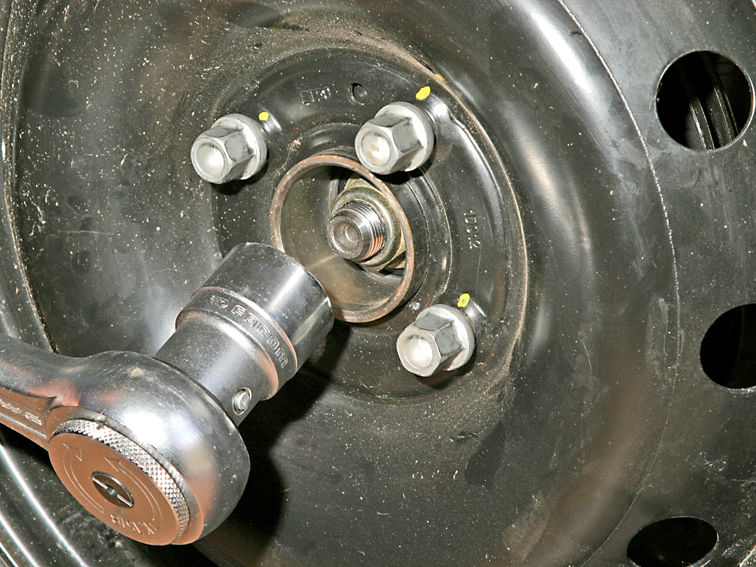

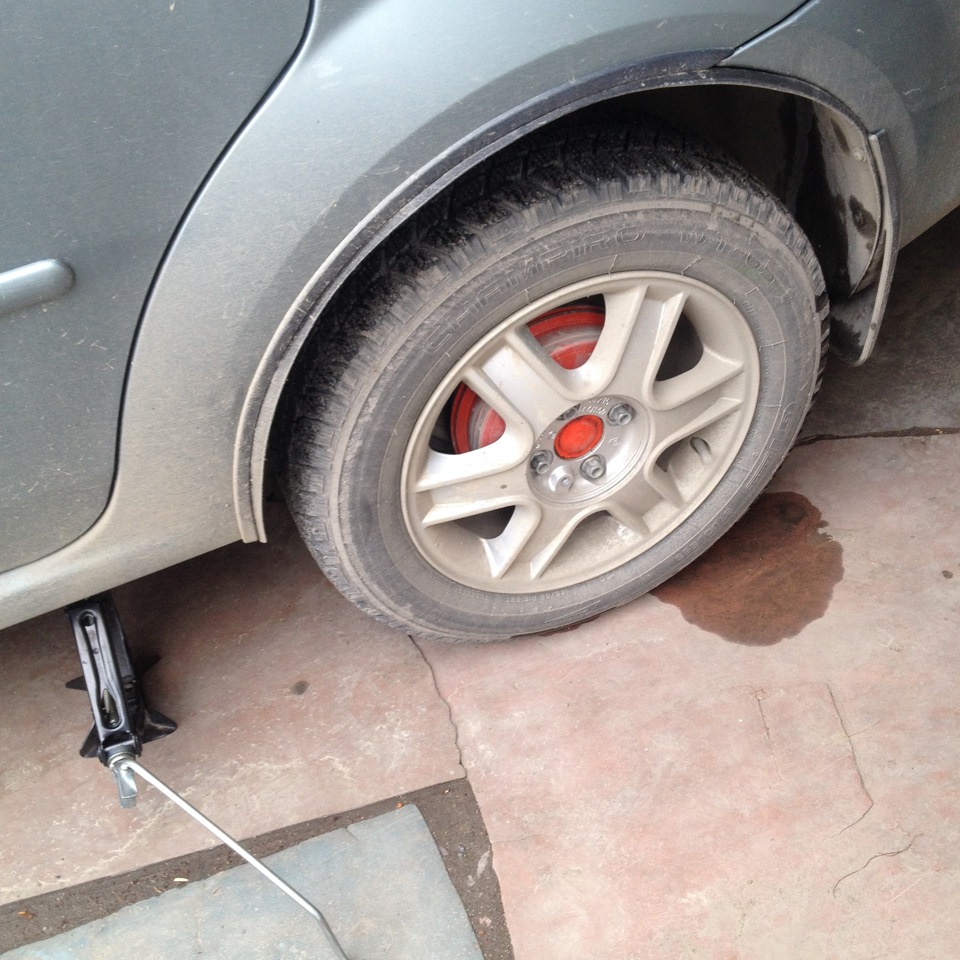

2. Устанавливаем автомобиль на прочные опоры выкручиваем гайку подшипника ступицы и снимаем колесо, как описано здесь.

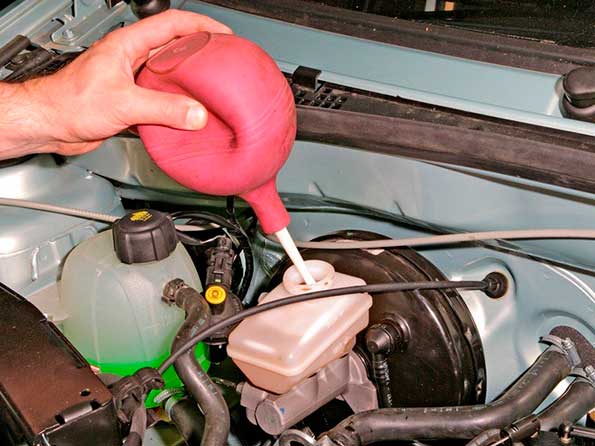

3. Теперь нужно проверить уровень тормозной жидкости в бачке главного тормозного цилиндра. Если ее уровень близок к отметке "MAX", откачайте часть жидкости при помощи резиновой груши или шприца.

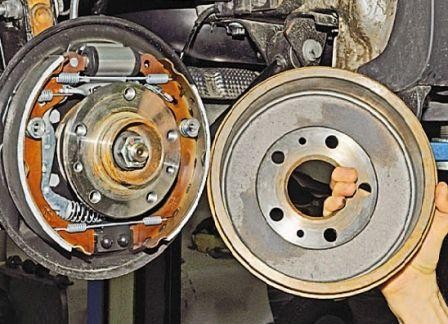

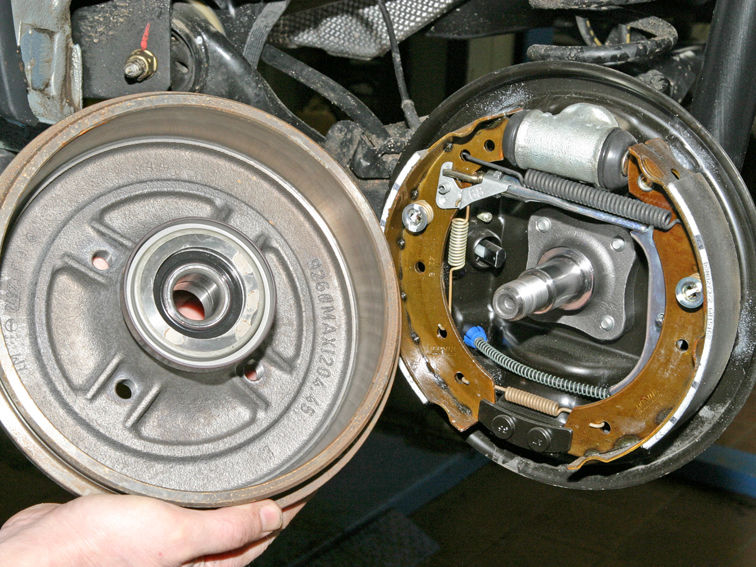

4. Снимаем тормозной барабан заднего колеса.

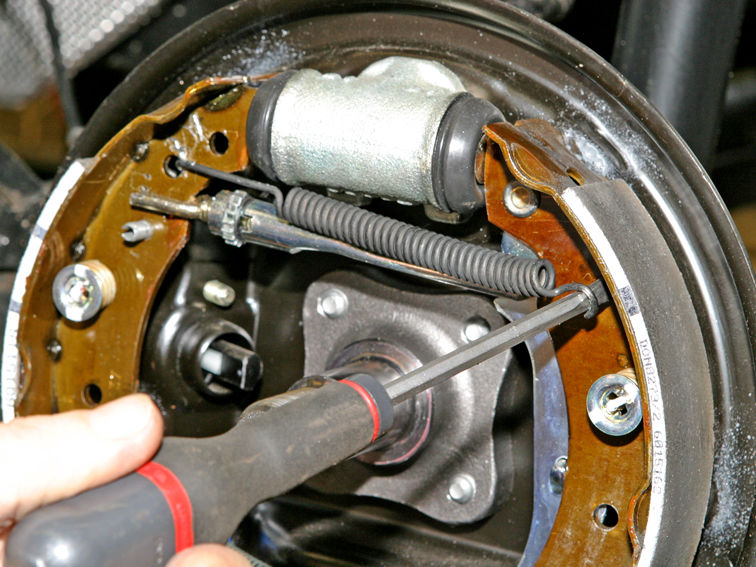

5. Снимаем с передней тормозной колодки пружину рычага регулятора зазоров.

6. Также снимаем с рычага регулятора зазоров второй конец пружины.

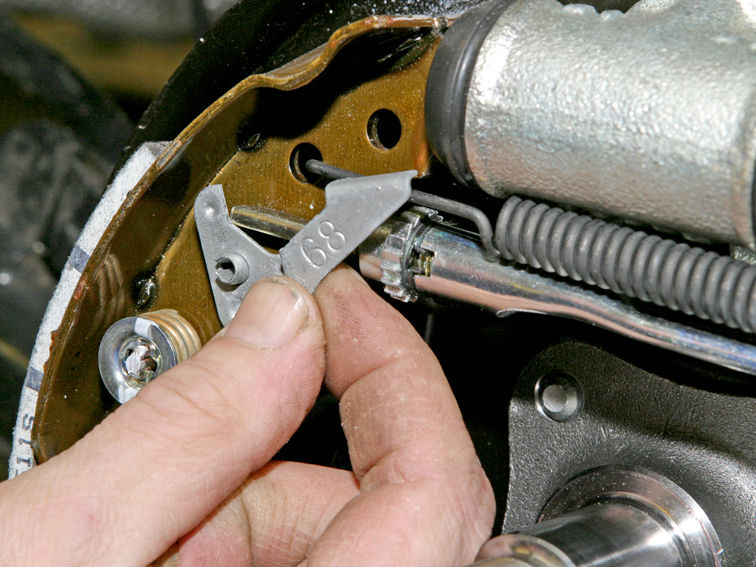

7. Снимаем рычаг регулятора зазоров.

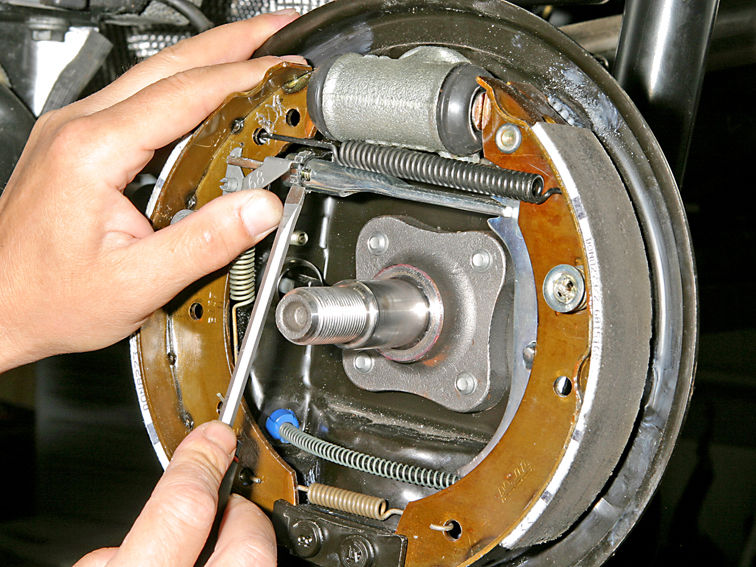

8. Теперь выводим нижнюю стяжную пружину тормозных колодок из отверстия, расположенного в задней тормозной колодке, предварительно поддев пружину, используя плоскую отвертку.

9. Снимаем стяжную пружину тормозных колодок.

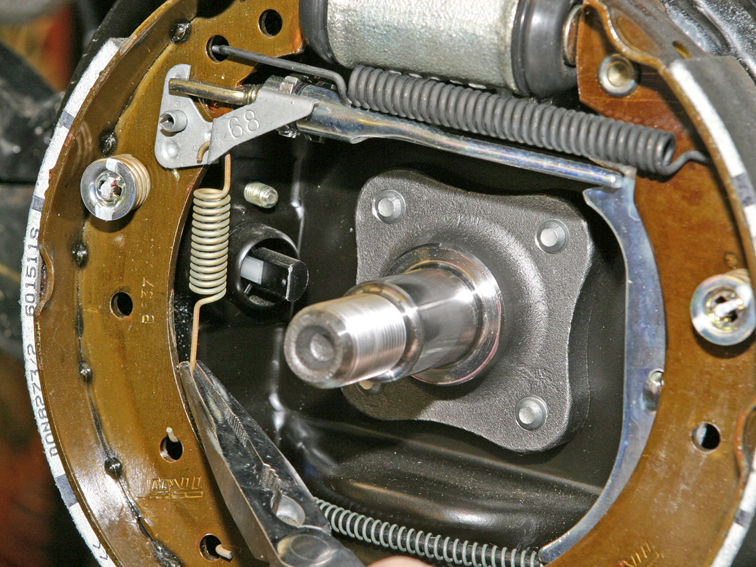

10. Выводим из зацепления с задней тормозной колодкой конец верхней стяжной пружины, для этого можно воспользоваться пассатижами.

Примечание:

Снимайте пружины с большой осторожностью, подобные операции несут повышенный риск получения травм. Для этих целей безопаснее всего пользоваться специальными клещами для снятия стяжных пружин.

11. Проворачиваем второй конец стяжной пружины тормозных колодок в отверстии, расположенном в передней колодке и снимаем эту пружину.

12. Немного смещаем вперед переднюю тормозную колодку.

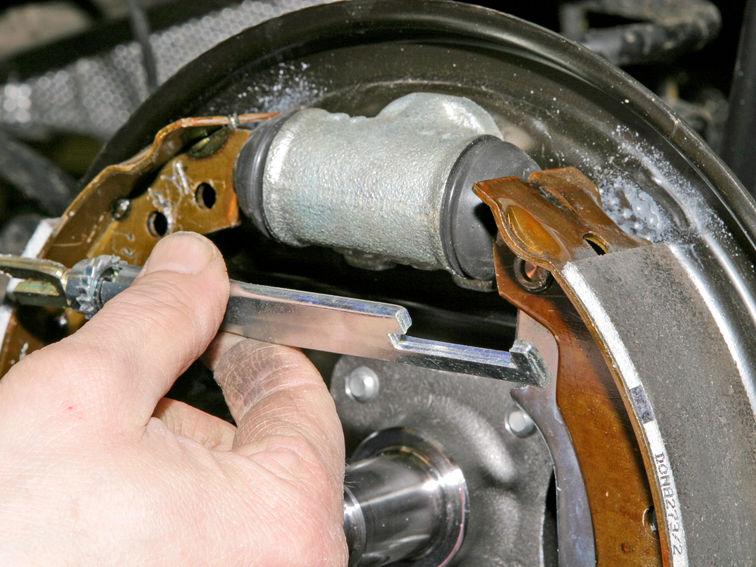

13. Производим снятие регулятора зазора в сборе с распорной планкой, для этого нужно повернуть планку на 90 градусов вдоль оси.

Примечание:

При снятии регулятора придерживайте тормозную колодку.

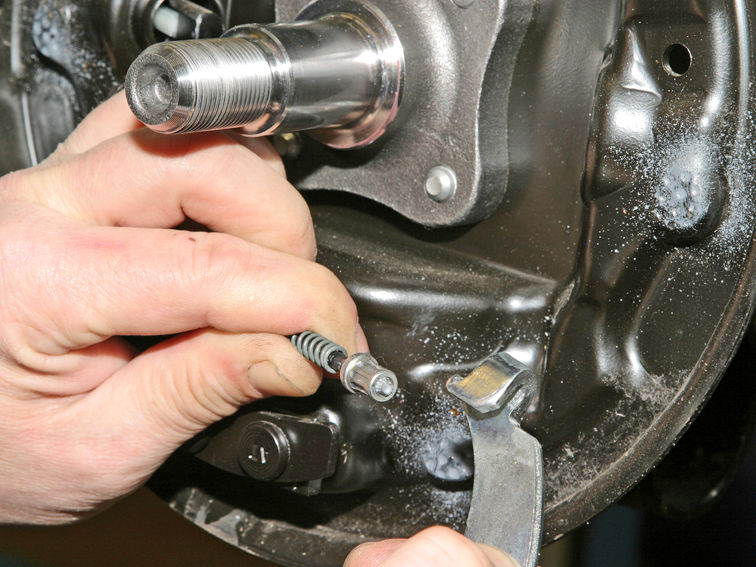

14. Нажимаем на крепежную чашку прижимной пружины и поворачиваем ее на четверть оборота, удерживая опорную стойку.

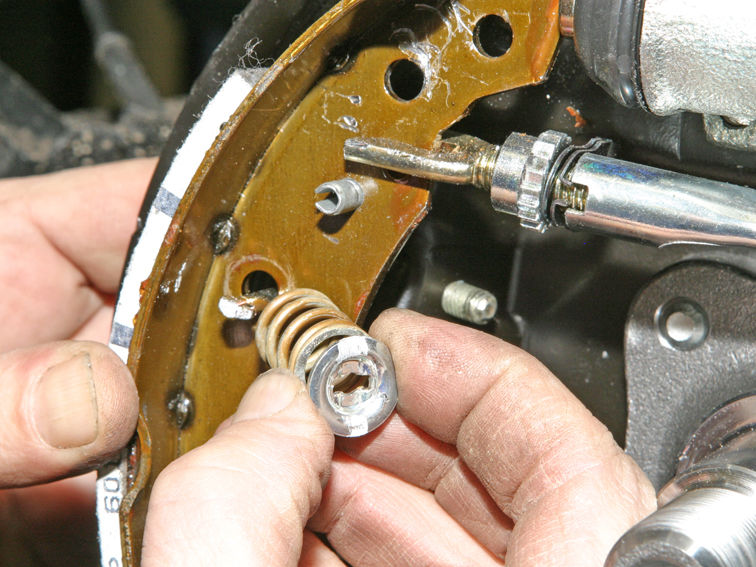

15. Снимаем крепежную чашку и пружину и после этого снимаем опорную стойку.

16. Отводим заднюю тормозную колодку в сторону от тормозного щита и снимаем разжимной рычаг с приводного троса стояночной тормозной системы, предварительно отжав его пружину. Полностью снимаем тормозную колодку.

Примечание:

После снятия тормозных колодок нужно сразу зафиксировать поршни колесного цилиндра любым доступным способом. Для этих целей может подойти любой отрезок проволоки или резиновый жгут. Если этого не сделать, поршни могут полностью выйти из цилиндра, что повлечет за собой утечку тормозной жидкости.

17. Наносим тугоплавкую смазку для тормозных механизмов на все места соприкосновения тормозных колодок и тормозного щита.

18. На резьбовую часть стержня распорной планки (1) наносим тугоплавкую смазку для тормозных механизмов, после чего наворачиваем на него гайку (2) но не затягиваем ее до конца.

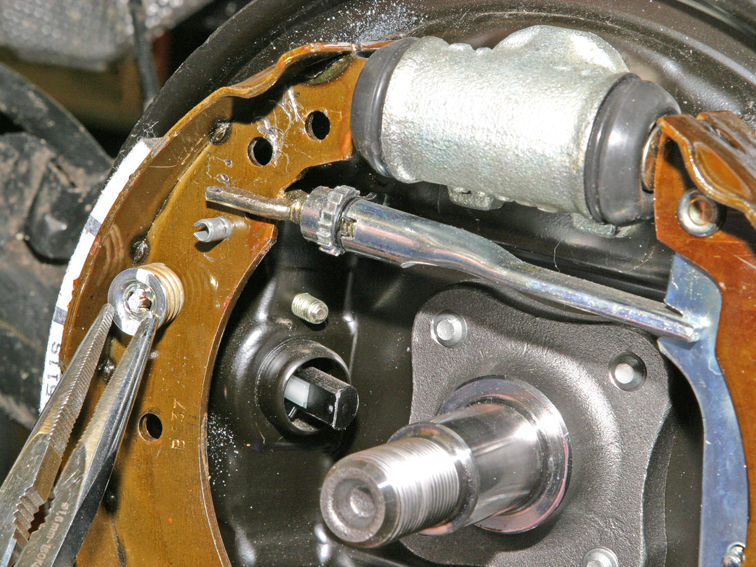

19. Снимаем фиксатор с колесных цилиндров и устанавливаем новые тормозные колодки, предварительно сжав пассатижами поршни рабочего цилиндра.

Процесс сборки всех деталей аналогичен разборки и выполняется в обратной последовательности.

20. Устанавливаем на место тормозной барабан.

21. Выставляем тормозные колодки в рабочее положение. Для этого нужно нажать на педаль тормоза до упора 10-15 раз.

Примечание:

Во время каждого нажатия будет слышен щелчок регулятора зазора тормозных колодок. Если щелчки перестали появляться, значит зазор установлен.

22. Устанавливаем колесо, как описано здесь. Убеждаемся в том, что оно вращается легко.

23. Таким же образом заменяем тормозные колодки другого колеса.

Примечание:

После работ по замене тормозных колодок на обоих тормозных механизмах следует выполнить регулировку привода стояночной тормозной системы, как описано здесь.
