Снятие, замена, установка насоса охлаждающей жидкости Renault Logan 2004-2009 Бензин

Инструменты:

• Динамометрический ключ
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Насадка на вороток 13 мм
• Отвертка плоская средняя
• Нож

Детали и расходники:

• Насос охлаждающей жидкости
• Герметик Loctite 518
• Охлаждающая жидкость
• Емкость для слива охлаждающей жидкости

Примечание:

Замену производят при плохом охлаждении двигателя или появлении шумов во время работы насоса охлаждающей жидкости.

1. Удаляем рабочую жидкость из системы охлаждения двигателя как описано здесь.

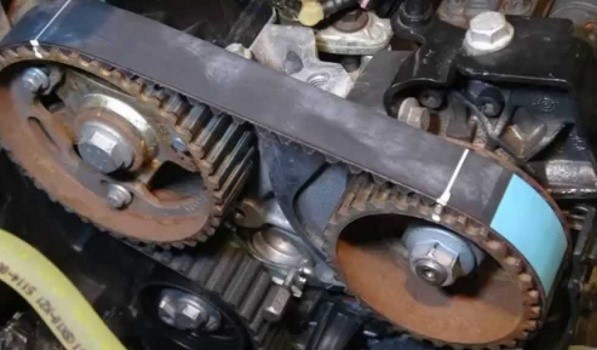

2. Снимаем приводной ремень газораспределительного механизма как описано здесь.

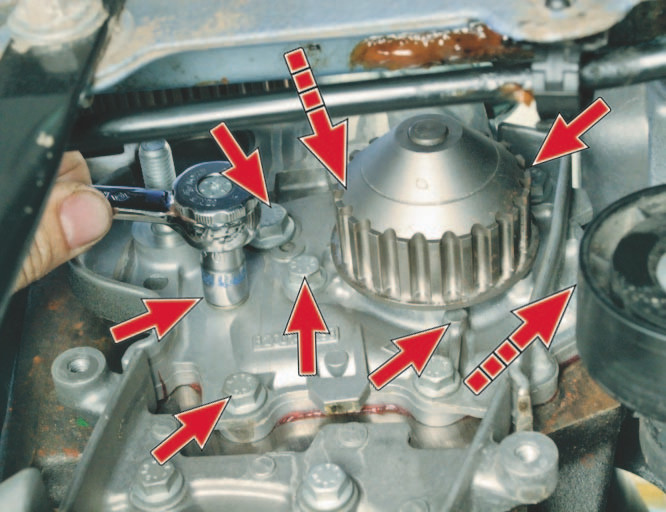

3. Отворачиваем восемь крепежных болтов насоса охлаждающей жидкости к блоку цилиндров двигателя. Из них семь отворачиваются насадкой воротка на 10 мм и один насадкой на 13 мм.

4. Плоской отверткой поддеваем насос охлаждающей жидкости.

5. Снимаем насос охлаждающей жидкости.

6. Производим очистку сопрягаемых поверхностей насоса и блока цилиндров.

7. Наносим на фланец нового насоса охлаждающей жидкости слой герметика, как показано на рисунке ниже.

8. Устанавливаем насос на место и производим затяжку болтов крепления в порядке указанном на рисунке ниже.

Примечание:

Момент затяжки болтов насадкой на 10 - 10Нм, а болта насадкой на 13 - 22Нм.

9. Дальнейшая сборка производится в обратной разборке последовательности.

10. После сборки выполняем заливку новой рабочей жидкости в систему охлаждения, как описано здесь.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
