Вентиляция и кондиционер Renault Logan 2004-2009 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Блок управления вентиляцией, отоплением и кондиционированием:
1 — регулятор распределения потоков воздуха;
2 — выключатель кондиционера;
3 — переключатель режимов работы вентилятора;
4 — рычаг управления режимом рециркуляции воздуха;
5 — регулятор температуры воздуха

Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора (при включенном зажигании). При этом включается одна из четырех скоростей вращения вентилятора.
Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора.
Регулятор распределения потоков задает следующие направления потоков воздуха в салоне:

— в зону расположения головы. Воздушный поток через дефлекторы в панели приборов поступает в верхнюю часть салона автомобиля;

— в зону расположения ног и головы. Воздушный поток поступает через дефлекторы в верхнюю часть салона автомобиля и в зону расположения ног;

— в зону расположения ног. Воздушный поток поступает только в зону расположения ног;

— в зону ног и на обдув ветрового стекла и стекол передних дверей. Воздушный поток поступает в зону расположения ног, а также к решеткам обдува ветрового стекла и стекол передних дверей;

— на обдув ветрового стекла и стекол передних дверей. Воздушный поток поступает только к решеткам обдува ветрового стекла и стекол передних дверей.
Поворотом рукоятки регулятора температуры воздуха изменяем температуру воздуха, поступающего в салон.
Для повышения температуры воздуха поворачиваем рукоятку регулятора по часовой стрелке, в красный сектор шкалы, а для снижения температуры воздуха — против часовой стрелки, в синий сектор.
Для поступления в салон наружного воздуха переводим рычаг управления рециркуляцией воздуха в крайнее левое положение.
Для включения режима рециркуляции воздуха переводим рычаг управления в крайнее правое положение.
Режим рециркуляции воздуха (прекращение подачи наружного воздуха в салон) рекомендуется использовать при необходимости быстро снизить или повысить температуру воздуха в салоне, а также при движении по запыленной местности или в плотном транспортном потоке, чтобы избежать попадания в салон пыли или отработавших газов.

Используйте режим рециркуляции при поднятых стеклах дверей. Не рекомендуется использовать режим рециркуляции продолжительное время, так как это может привести к увеличению влажности воздуха в салоне и запотеванию стекол.

Воздух в салон может поступать через центральные или боковые дефлекторы системы вентиляции, отопления и кондиционирования.

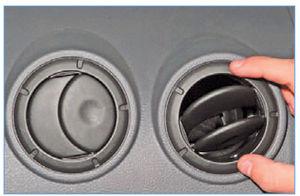

Для поступления воздуха в салон…

…открываем дефлектор, нажав на его шторку.

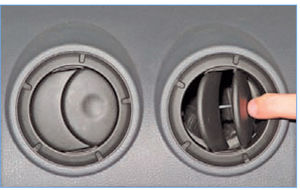

Для изменения направления потока воздуха…

…поворачиваем дефлектор в соответствующую сторону.

Для предохранения ветрового стекла и стекол дверей от запотевания в теплое время года достаточно направить на них холодный воздух. Для этого необходимо:
– регулятором распределения потоков направить воздух через верхнюю решетку обдува ветрового стекла и решетки обдува стекол передних дверей;
– рычаг управления рециркуляцией воздуха перевести в крайнее левое положение;
– рукоятку регулятора температуры перевести в синий сектор;
– включить соответствующий режим вентилятора.
Для очистки стекол от льда и снега направляем на них подогретый воздух, переведя рукоятку регулятора температуры воздуха в красный сектор и включив необходимый режим работы вентилятора.
После оттаивания стекол регулятором распределения потоков воздуха выбираем желаемое направление подачи воздуха в салон.
Для ускорения прогрева салона на стоящем автомобиле рекомендуется включить режим рециркуляции, а при движении — выключить.

ИСПОЛЬЗОВАНИЕ КОНДИЦИОНЕРА

Для включения кондиционера нажимаем кнопку выключателя (см. выше) при работающем двигателе. При этом в кнопке загорается индикатор.
Повторным нажатием на кнопку выключаем кондиционер.
На затяжных подъемах или в условиях интенсивного городского движения работа кондиционера может привести к перегреву двигателя. Поэтому, если температура охлаждающей жидкости превысила допустимое значение, кондиционер следует выключить.
Если автомобиль поставлен на стоянку под прямыми лучами солнца, перед включением кондиционера откройте окна и проветрите салон.
Если потребности во включении кондиционера нет, то его необходимо включать раз в две недели, на несколько минут, даже в зимний период эксплуатации при небольших отрицательных температурах. Это способствует сохранению смазки на деталях компрессора и уплотнениях, что продлевает срок службы системы кондиционирования.
При длительной стоянке на солнце в жаркую погоду температура воздуха в салоне намного выше наружной. Для быстрого охлаждения салона необходимо на некоторое время открыть двери, чтобы вышел горячий воздух. Затем пустить двигатель, включить кондиционер в режиме максимального охлаждения и закрыть двери. После посадки в салон следует перевести кондиционер в наиболее благоприятный режим: рекомендуется поддерживать разность внутренней и наружной температуры в пределах 5–9 °С. Поток охлаждающего воздуха лучше всего направлять вверх, и ни в коем случае не в лицо. Это может вызвать простудные заболевания и воспаление лицевых нервов.
Режим максимального охлаждения салона рекомендуется использовать в жаркую погоду или после продолжительной стоянки автомобиля на солнце. Реализуется этот режим следующим образом.
Включен режим рециркуляции воздуха. Регулятор распределения потоков воздуха переведен в одно из своих положений; регулятор температуры воздуха повернут в крайнее положение против часовой стрелки; переключатель режимов работы вентилятора — в положение «4»; кондиционер включен.

После продолжительной стоянки автомобиля в жаркую погоду на солнце при включении кондиционера не направляйте поток холодного воздуха на ветровое стекло во избежание образования трещин.
