Снимаем компрессор кондиционера для ремонта или замены, а также при демонтаже двигателя.
Снимаем ремень привода вспомогательных агрегатов. Снимаем защиту силового агрегата. Перед разъединением трубопроводов системы кондиционирования необходимо разрядить систему.
При разряжении системы нужно выпустить хладагент…

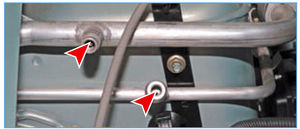

…через клапаны трубопроводов низкого 1 и высокого 2 давления, закрытые колпачками

Для выпуска хладагента нужно подходящим инструментом надавить на штоки клапанов.

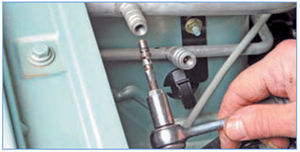

При необходимости замены клапана…

…ключом, аналогичным металлическому колпачку колесного вентиля, выворачиваем клапан из штуцера трубопровода.

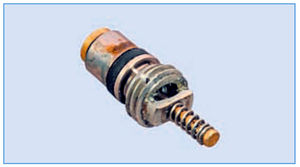

Клапан для заправки и выпуска хладагента
Разряжать систему кондиционирования лучше на СТО, имеющей специальное оборудование. Оборудование необходимо для соблюдения мер безопасности и для определения объема масла, вышедшего вместе с хладагентом.

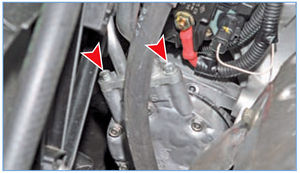

Головкой «на 10» отворачиваем два болта…

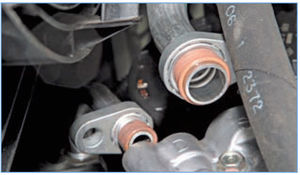

…и отсоединяем трубки высокого и низкого давления от крышки компрессора.
Во избежание попадания загрязнений и влаги в систему закрываем отверстия трубок заглушками.

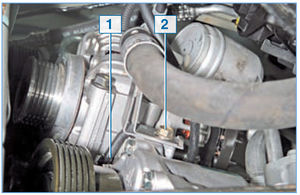

Отсоединяем наконечник провода 1 от вывода электромагнитной муфты компрессора и головкой «на 10» отворачиваем болт 2 крепления кронштейна шланга высокого давления.

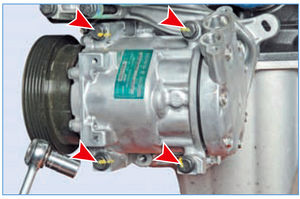

Головкой «на 13» отворачиваем четыре болта крепления компрессора (для наглядности показано на снятом двигателе)…

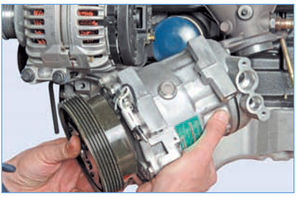

…и снимаем компрессор.

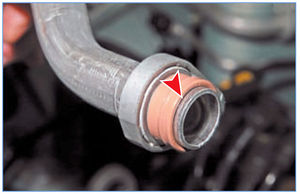

Перед установкой компрессора заменяем уплотнительные резиновые кольца наконечников трубок новыми.
Устанавливаем компрессор кондиционера в обратной последовательности.
Заправляем систему хладагентом на СТО и проверяем работу кондиционера при максимальной скорости вращения вентилятора отопителя.
