Снятие радиатора отопителя Renault Logan 2004-2009 Бензин

Снимаем радиатор отопителя для замены при обнаружении течи охлаждающей жидкости через радиатор.
Сливаем охлаждающую жидкость. Снимаем комбинацию приборов. Снимаем нижнюю облицовку консоли панели приборов.
С левой стороны консоли вынимаем пистон крепления коврового покрытия к кронштейну поперечной балки…

…и отгибаем край покрытия.

Головкой «на 13» отворачиваем два болта нижнего крепления кронштейна поперечной балки (для наглядности панель приборов снята).

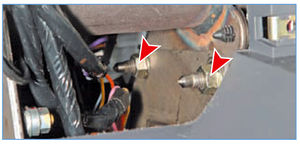

Через отверстие в панели приборов (под комбинацию приборов) ключом «на 13» отворачиваем две гайки верх него крепления кронштейна поперечной балки.

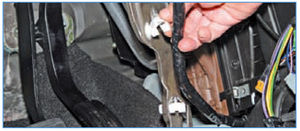

Вынимаем жгут проводов из держателей, расположенных на внутренней стороне кронштейна, и снимаем кронштейн поперечной балки.

Ключом «Torx T-20» отворачиваем винт крепления прижимной пластины трубок радиатора отопителя.

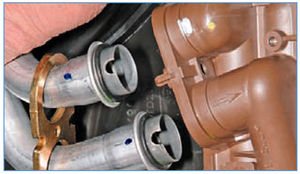

Вынимаем трубки из отверстий бачка радиатора отопителя.

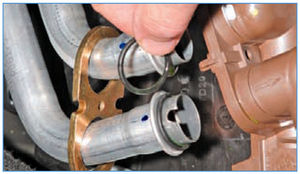

На наконечниках трубок установлены резиновые уплотнительные кольца.

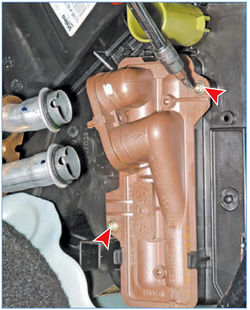

Ключом «Torx T-20» отворачиваем два самореза крепления радиатора.

Отжав три защелки…

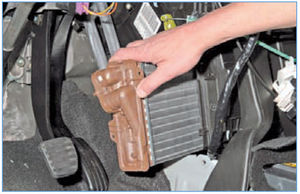

…вынимаем радиатор из корпуса отопителя.
Перед установкой радиатора заменяем резиновые уплотнительные кольца на наконечниках трубок.
Устанавливаем радиатор отопителя в обратной последовательности.
