Снятие электронасоса омывателя ветрового стекла Renault Logan 2004-2009 Бензин

Работу проводим при замене электронасоса и бачка омывателя ветрового стекла.
Открыв капот…

…выводим шланг омывателя из держателей на капоте…

…и отсоединяем его от тройника.

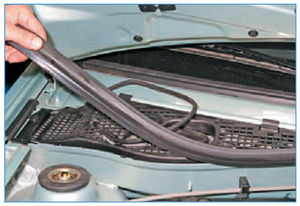

Снимаем уплотнитель с перегородки щитка передка.
Поддев отверткой штифт пистона, вынимаем пистон крепления накладки.
Вынимаем шланг омывателя из держателя правой накладки…

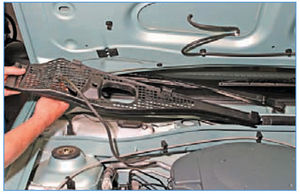

…и снимаем накладку, пропуская через ее отверстие шланг омывателя.

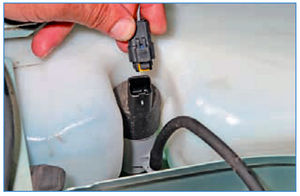

Отжав фиксатор, отсоединяем колодку проводов от насоса омывателя.

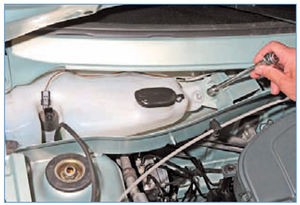

Головкой «на 10» отворачиваем болт крепления бачка омывателя…

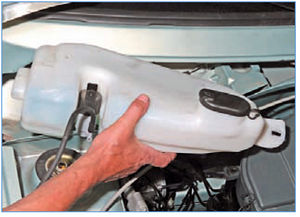

…и снимаем бачок омывателя с насосом в сборе.
При наличии жидкости в бачке сливаем ее через горловину бачка.

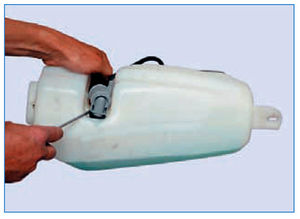

Поддев отверткой…
…вынимаем насос из бачка.

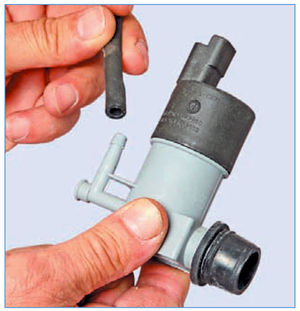

Снимаем шланг со штуцера насоса.

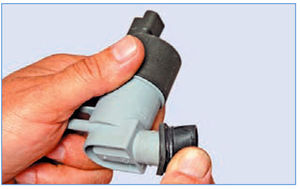

Снимаем уплотнительную втулку с патрубка насоса.
Перед установкой насоса проверяем состояние его резиновой уплотнительной втулки. При наличии трещин, разрывов и потере эластичности резины заменяем втулку новой.
Вставляем втулку в гнездо бачка.
Перед установкой насоса смачиваем его патрубок мыльным раствором…

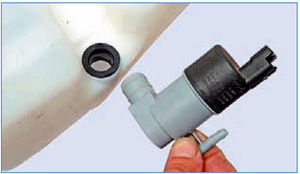

…и вставляем в отверстие втулки.
Установку бачка омывателя ветрового стекла проводим в обратной последовательности.
