Снимаем резистор для замены при выходе его из строя.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. (Для наглядности операции показываем при снятой панели приборов.)

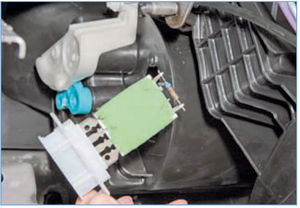

Нажав на фиксаторы 1 колодки жгута проводов…
…отсоединяем колодку от дополнительного резистора вентилятора отопителя. Ключом «Torx T-20» отворачиваем винт 2 крепления резистора.
Сдвинув резистор вверх, вынимаем его из корпуса отопителя.
Устанавливаем дополнительный резистор вентилятора отопителя в обратной последовательности.
Источник: http://wiki.zr.ru/Отопление_215-2_Ремонт_Logan_2005
