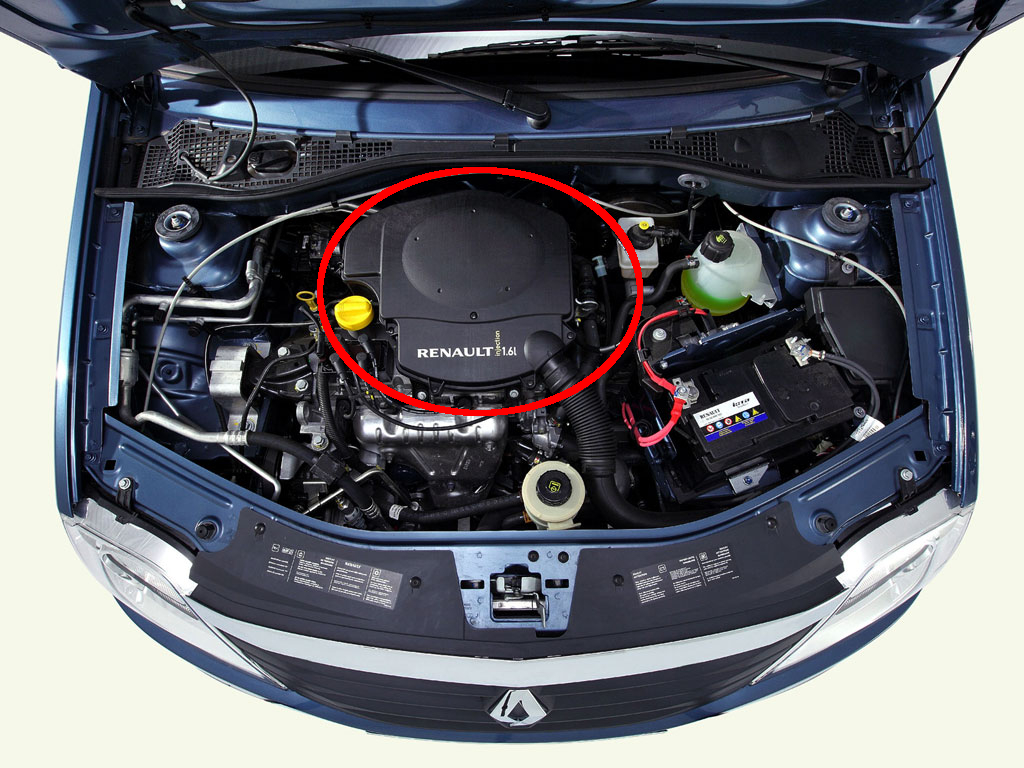

Снятие, замена, установка топливных форсунок Renault Logan 2004-2015 Бензин

Инструменты:

• Отвертка плоская средняя
• Ключ с наконечником Torx (звездочка) Т30
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Мультиметр

Детали и расходники:

• Топливные форсунки
• Уплотнительные кольца топливных форсунок

Примечание:

Проверка герметичности форсунок, а также проверка формы их струй, может проводиться только в условиях СТО, где есть для этого все необходимое оборудование.

1. Снижаем давление в топливной системе двигателя, как описано здесь.

2. Снимаем воздушный фильтр, как описано здесь.

3. Нажав на фиксатор, снимаем с форсунки колодку жгута проводов.

4. Подобным образом снимаем колодки с остальных форсунок и отводим жгут проводов в сторону.

5. С помощью мультиметра проверяем сопротивление обмоток форсунок. При температуре 20 градусов по шкале Цельсия, сопротивление должно составлять 12 Ом. Если значение сопротивления отклоняется от нормы, форсунки считаются неисправными и их следует заменить.

6. Выкручиваем два болта крепления топливной рампы.

7. Снимаем топливную рампу, извлекая топливные форсунки из своих посадочных мест на впускной трубе.

Предупреждения:

Не нужно отсоединять топливопровод от рампы.

Если при снятии топливной рапы какая-либо форсунка осталась во впускной трубе, в обязательном порядке следует заменить ее фиксатор на топливной рампе.

8. С помощью отвертки поддеваем фиксатор форсунки и снимаем его.

9. Извлекаем топливную форсунку из топливной рампы.

Примечание:

При каждом извлечении форсунок необходимо заменять их уплотнительные кольца.

10. Снимаем уплотнительные кольца со стороны распылителей на форсунках.

11. Снимаем уплотнительные кольца с корпусов форсунок.

12. Устанавливаем новые форсунки в обратной последовательности.

13. Устанавливаем снятые детали и узлы в последовательности, обратной снятию.
