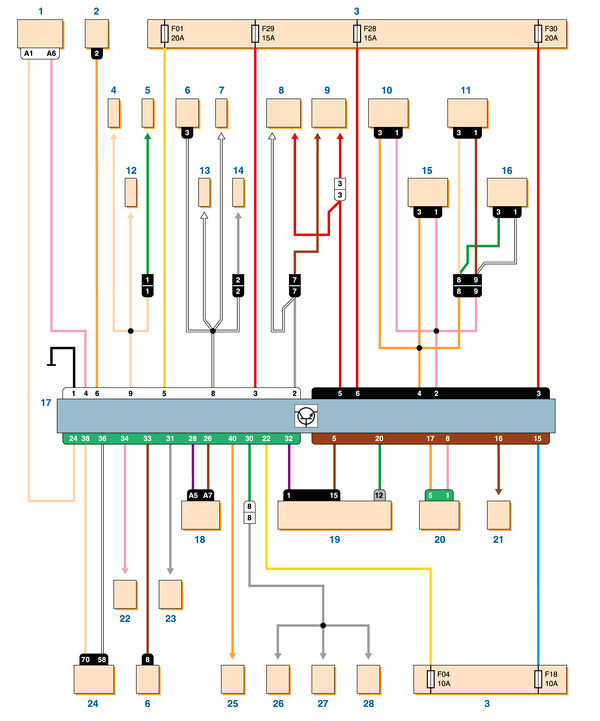

Схема соединений системы вентиляции, отопления и кондиционирования Renault Logan 2004-2009 Бензин

1 — монтажный блок реле и предохранителей в моторном отсеке;
2 — главное реле;
3 — монтажный блок предохранителей в салоне;
4 — блок управления вентиляцией, отоплением и кондиционированием;
5 — муфта компрессора кондиционера;
6 — ЭБУ;
7 — диод кондиционера;
8 — реле включения кондиционера;
9 — электровентилятор отопителя;
10 — дополнительный резистор электровентилятора отопителя;
11 — реле электровентилятора отопителя

Источник: http://wiki.zr.ru/270-2_Схемы_Logan_2005
