Снятие блока управления подушками безопасности Renault Logan 2004-2009 Бензин

Работу проводим при замене блока управления подушками безопасности.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем облицовку туннеля пола.
Отжав края нижней облицовки…

…снимаем нижнюю облицовку консоли панели приборов.

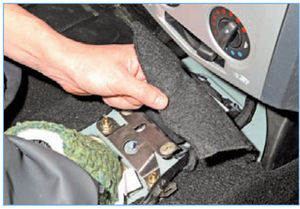

Отгибаем ковровое покрытие на туннеле пола.

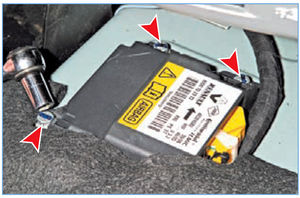

Головкой «на 10» отворачиваем три болта крепления блока управления подушками безопасности.

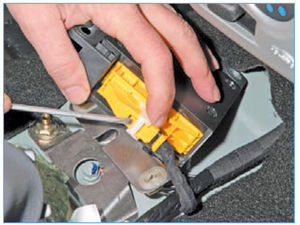

Нажав отверткой на фиксатор…

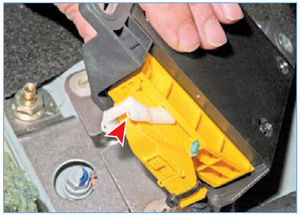

…и повернув запорную скобу колодки жгута проводов…

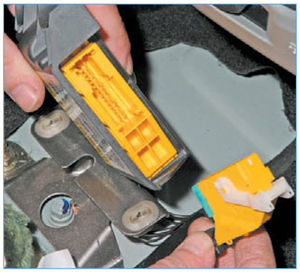

…отсоединяем колодку от блока...

…и снимаем блок управления подушками безопасности.

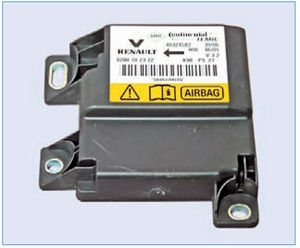

Маркировка блока управления
Устанавливаем блок управления подушками безопасности в обратной последовательности.
