Снятие блока АБС Renault Logan 2004-2009 Бензин

Блок АБС снимаем для замены при выходе его из строя.
Перед снятием блока помечаем расположение на нем тормозных трубок.
В подкапотном пространстве с правой стороны…

…рожковым ключом «на 11» или специальным ключом для штуцеров тормозных трубок отворачиваем штуцеры шести тормозных трубок и отсоединяем трубки от гидравлического блока.

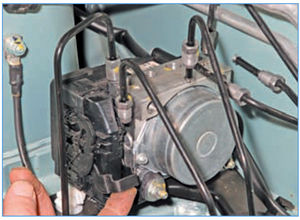

Приподняв фиксатор колодки жгута проводов…

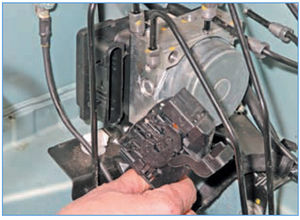

…отсоединяем колодку от блока управления

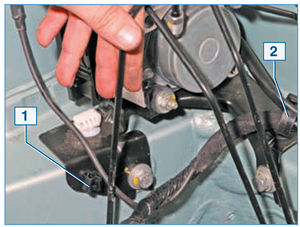

Выводим тормозную трубку из держателя 1 и жгут проводов из держателя 2 кронштейна блока АБС

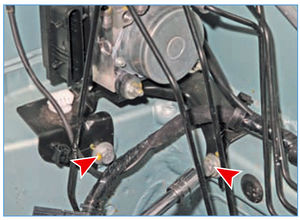

Головкой «на 13» отворачиваем два болта крепления кронштейна блока АБС к кузову…
…и снимаем блок АБС с кронштейном.
Блок АБС крепится к кронштейну через две резиновые втулки. Если втулки потрескались или резина потеряла эластичность, втулки нужно заменить.
Отвернув ключом «на 10» две гайки крепления блока АБС к кронштейну…

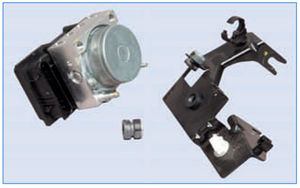

…разделяем блок и кронштейн.
Устанавливаем блок АБС в обратной последовательности.
Прокачиваем систему гидропривода тормозов.
