Снятие, замена, установка ШРУСа Renault Logan

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Насадка на вороток 10 мм
  • Гаечный ключ накидной изогнутый 21 мм
  • Шестигранный ключ 6 мм
  • Балонный ключ
  • Динамометрический ключ
  • Отвертка плоская средняя
  • Съемник шаровых шарниров
  • Монтажная лопатка
  • Молоток
  • Башмаки
  • Домкрат
  • Опорные стойки
  • Выколотка из мягкого металла

Детали и расходники:

  • Правый привод
  • Левый привод
  • Смазка MOLYKOTE BR2
  • Трансмиссионное масло
  • Ступичные гайки (2 шт.)

Передний левый привод:

1. Демонтируйте защиту картера двигателя, как описано здесь.

Крепление защиты картера двигателя Renault Logan

2. Слейте масло из коробки переключения передач, следуя инструкциям описаным здесь.

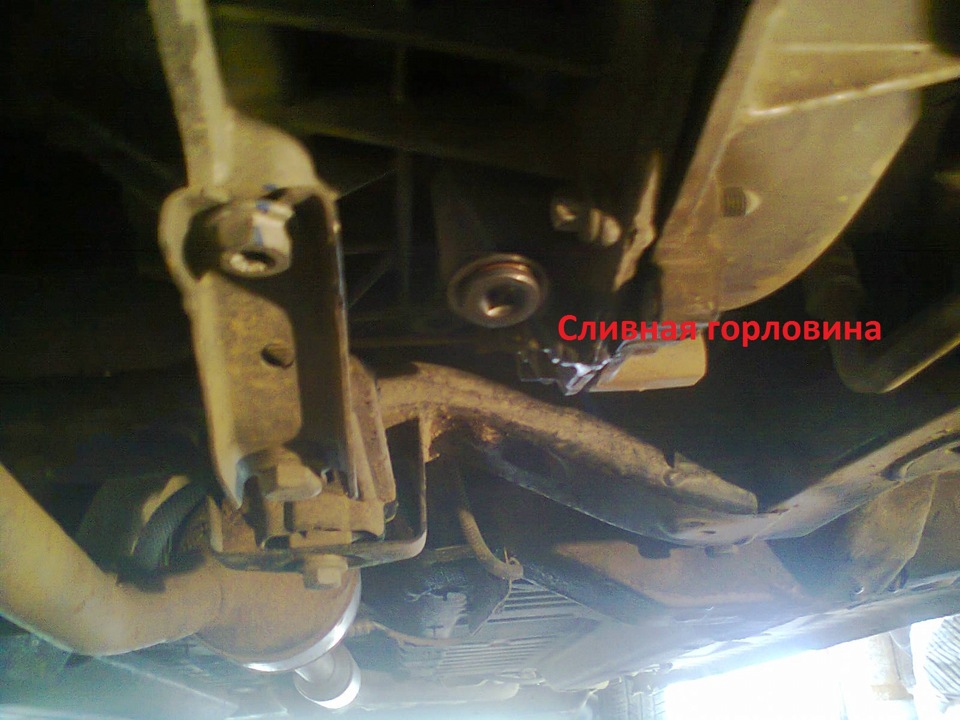

Сливная пробка масла коробки передач Renault Logan

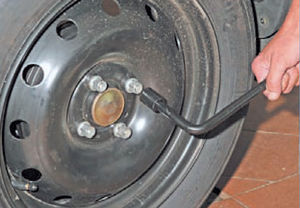

3. Снимите декоративный колпак переднего левого колеса. Ключом с насадкой на 30 мм слегка открутите ступичную гайку и крепежные болты колеса.

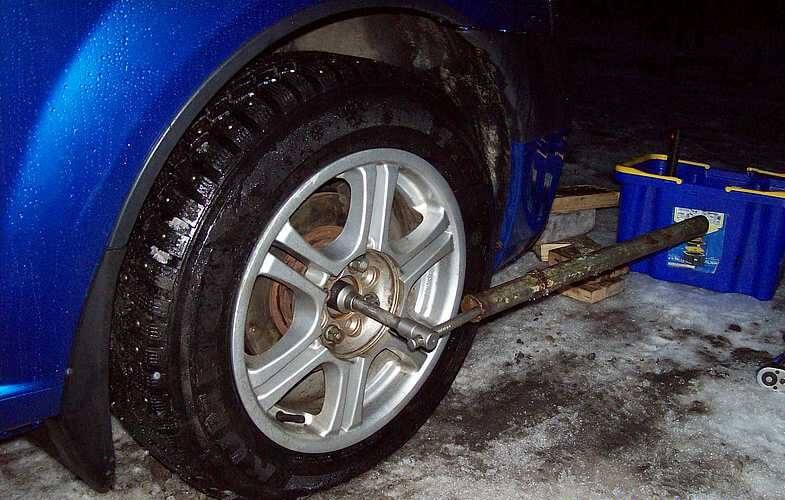

Ослабление гайки ступицы колеса Renault Logan

Предупреждение:

При отворачивании/затягивании ступичной гайки и крепежных болтов колеса автомобиль должен быть установлен на земле.

4. Затормозите автомобиль, подняв рычаг стояночной тормозной системы и установив под задние колеса противооткатные «башмаки».

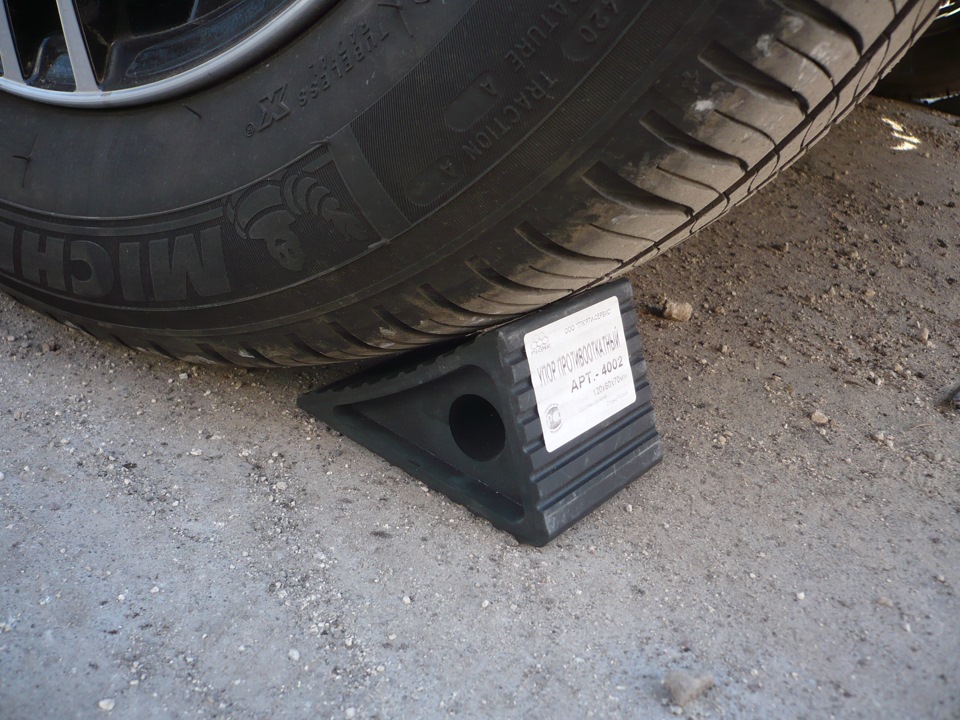

Противооткатный башмак под колесом Renault Logan

5. Приподнимите переднюю часть автомобиля и установите ее на крепкие и надежные опоры.

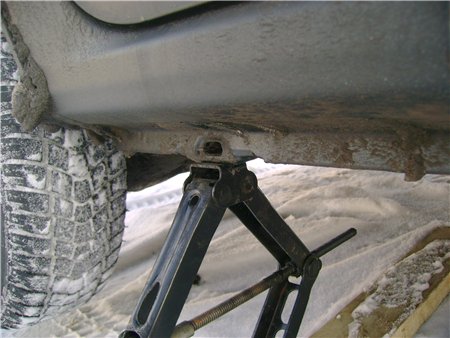

Поднятие автомобиля Renault Logan при помощи домкрата

6. Отсоедините колодку проводного жгута от датчика скорости вращения колеса (для автомобилей, оборудованных антиблокировочной системой).

Колодка жгута проводов от датчика скорости вращения колеса Renault Logan

7. Отсоедините левую рулевую тягу от поворотного кулака, как описано здесь.

Снятие рулевой тяги Renault Logan

8. Накидным ключом на 21 мм и шестигранником на 6 мм ослабьте крепежную гайку верхней части стойки амортизатора.

Ослабление верхней крепежной гайки стойки переднего амортизатора Renault Logan

9. Снимите с поворотного кулака шаровую опору, для этого отожмите вниз нижний рычаг и преодолейте упругое сопротивление стабилизатора поперечной устойчивости автомобиля.

Снятие шаровой опоры Renault Logan

10. Сместите в сторону стойку амортизатора, одновременно извлекая из ступицы хвостовик наружного ШРУСа.

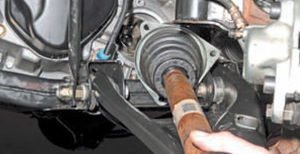

Извлечение хвостовика наружного шарнира из ступицы колеса Renault Logan

Примечание:

Если извлечение хвостовика вызывает осложнения, разрешается выбить его из ступицы, нанося легкие удары молотком через проставку из дерева или мягкого металла.

Предупреждение:

Не допустите выход приводного вала из шестерни полуоси, иначе возможно падение роликов шарнира в картер коробки переключения передач!

11. Отверните и извлеките три болта, крепящие держатель чехла приводного внутреннего шарнира к картеру коробки переключения передач.

Крепление чехла внутреннего шарнира привода левого колеса Renault Logan

12. Извлеките внутренний шарнир из пазов шестерни полуоси, а затем демонтируйте привод переднего левого колеса.

Извлечение внутреннего шарнира привода левого колеса Renault Logan

Примечания:

При извлечении шарнира из шестерни полуоси необходимо проверить плотность закрепления роликов в цапфах трехшиповой шарнирной ступицы. Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью.

Соблюдайте осторожность и при монтаже привода.

13. Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности.

Установка привода левого колеса Renault Logan

14. Долейте масло в коробку переключения передач, как описано здесь.

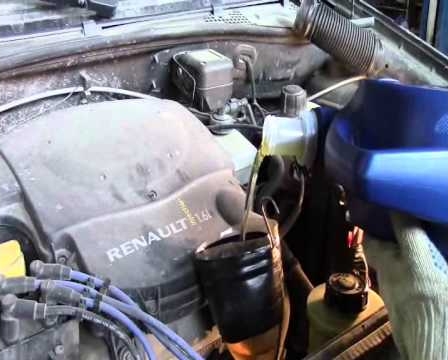

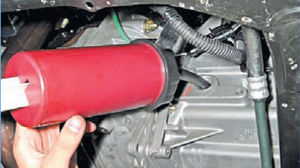

Заливка масла в коробку передач Renault Logan

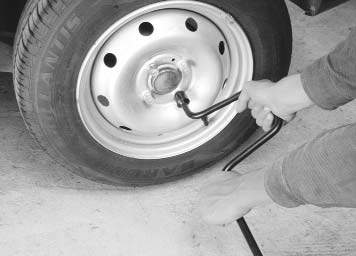

15. Установите колесо, после чего до упора вверните крепежные болты колеса, но не затягивайте их силой.

Заворачивание болтов крепления колеса Renault Logan

16. Установите автомобиль на колеса, сняв с опор, а затем затяните ступичную гайку.

Затяжка гайки ступицы колеса Renault Logan

Примечание:

Момент затяжки ступичной гайки – 280 Нм. Перемещать автомобиль при незатянутой гайке ступицы категорически воспрещается, иначе возможно повреждение сепаратора ступичного подшипника.

Предупреждение:

Никогда не используйте повторно ступичные гайки! Следует использовать исключительно новые!

17. Затяните крепежные болты переднего левого колеса.

Затяжка болтов крепления колеса Renault Logan

18. Установите на колесо декоративный колпак.

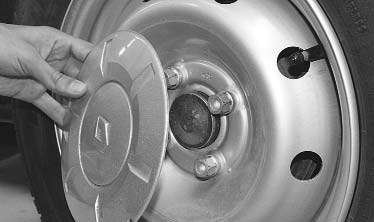

Установка декоративного колпака на колесо Renault Logan

Передний правый привод:

1. Выполните действия, описанные в пунктах № 1-11 для левого привода, с правой стороны автомобиля.

2. Сместите корпус внутреннего шарнира с хвостовика шлица шестерни полуоси, а затем демонтируйте привод переднего правого колеса.

Снятие привода переднего правого колеса Renault Logan

3. Произведите установку привода и всех демонтированных деталей в обратной последовательности.

Примечание:

Перед установкой привода, необходимо нанести на шлицы хвостовика шестерни полуоси смазку MOLYKOTE BR2.

4. Залейте масло в коробку переключения передач, как описано здесь.

Заливка масла в коробку передач Renault Logan

5. Повторите операции, описанные в пунктах № 16-19 для левого привода, с правой стороны автомобиля.
