Снятие, ремонт, замена, установка стартера Renault Logan 2004-2015 Бензин

Инструмент:

• Гаечный ключ рожковый 8 мм
• Гаечный ключ рожковый 10 мм
• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Отвертка плоская средняя
• Молоток большой
• Набор оправок
• Пассатижи раздвижные
• Мультиметр
• Провода для "прикуривания"

Детали и расходники:

• Стартер
• Тяговое реле
• Привод стартера
• Смазка типа General Electric CG321
• Моторное масло
• Силиконовый герметик

1. Отключаем клемму от "минуса" аккумуляторной батареи.

2. Отворачиваем гайку крепления управляющего провода. Снимаем этот провод с тягового реле.

3. Отворачиваем гайку крепления силового провода.

4. Снимаем силовой провод с контактного болта тягового реле.

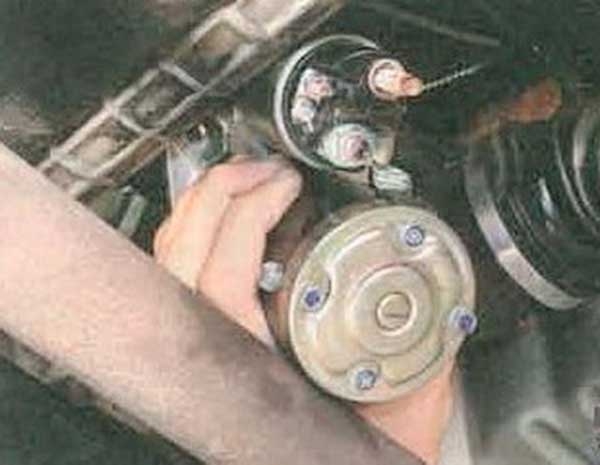

5. Выкручиваем болты крепления стартера.

6. Снимаем стартер с автомобиля.

7. Проверяем легкость перемещения муфты свободного хода привода, вдоль его вала. Проворачиваем шестерню привода. Она должна вращаться без заеданий и заклиниваний (на фото показана отдельно от стартера).

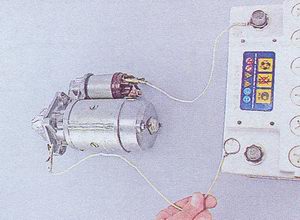

8. Соединяем проводами для "прикуривания" минусовый вывод аккумуляторной батареи с корпусом стартера. Второй провод подключаем к плюсу аккумуляторной батареи и к выводу провода управления тягового реле.

Если тяговое реле исправно – будет слышен щелчок и выдвинится муфта привода. Но если этого не происходит, заменяем тяговое реле.

Отсоединяем провод от вывода тягового реле и подключаем его к контактному болту тягового реле. Должно начаться вращение стартерного якоря с частотой более 6000 мин^(-1). Если такого не наблюдается – заменяем весь стартер в сборе.

9. Отворачиваем гайку на нижнем контактном болте тягового реле.

10. Снимаем шину с нижнего контактного болта тягового реле.

11. Отворачиваем и вынимаем три винта крепления тягового реле к крышке стартера, которые находятся со стороны привода.

12. Снимаем тяговое реле со стартера.

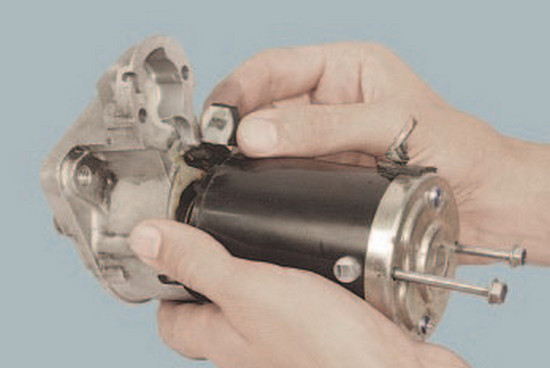

13. Выворачиваем два болта крепления крышки со стороны привода.

14. Снимаем крышку с корпуса стартера, и вынимаем рычажную опору вместе с резиновой прокладкой.

15. Вытаскиваем приводной рычаг.

16. Снимаем крышку стартера со стороны привода.

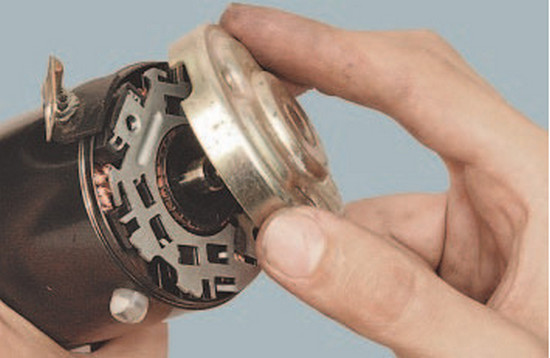

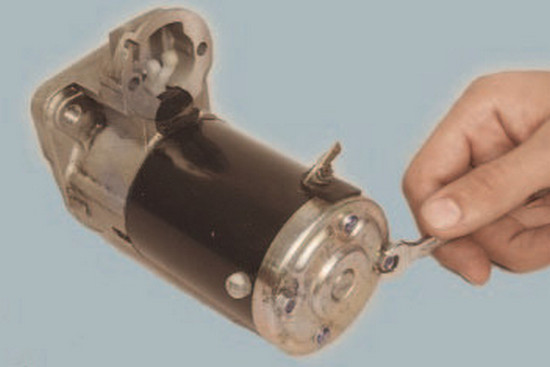

17. Выкручиваем два винта крепления крышки стартера со стороны коллектора и снимаем ее.

18. Достаем из статора якорь вместе со щеткодержателем.

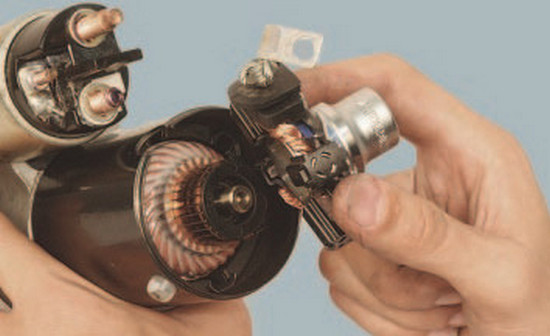

19. Отделяем щеткодержатель от якоря.

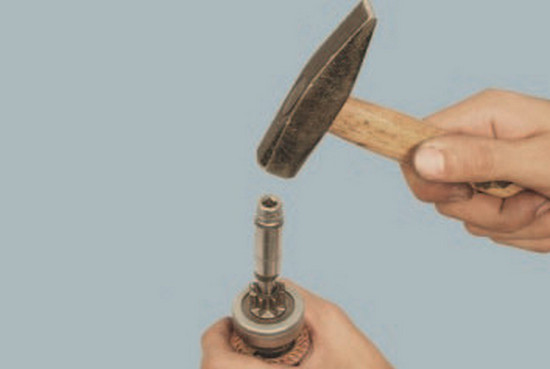

20. По валу якоря, с помощью оправки подходящего размера, смещаем ограничительное кольцо.

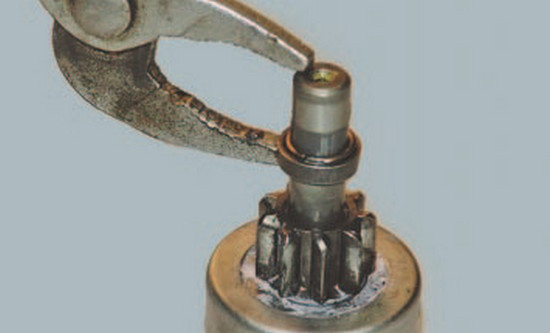

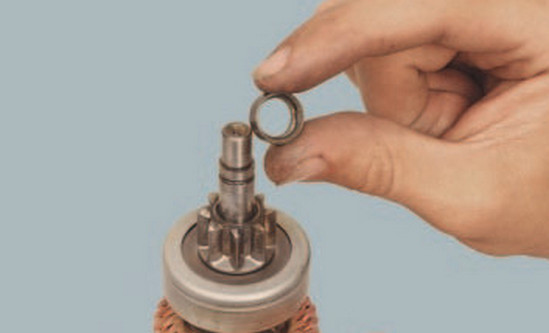

21. Отверткой поддеваем и снимаем стопорное кольцо.

22. Снимаем ограничительное кольцо.

23. Снимаем с вала привод.

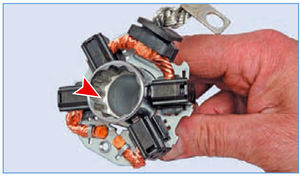

24. Осматриваем щетки и щеткодержатель. Проводим замер высоты щеток в щеткодержателе. При высоте щеток 7 мм и менее, проводим их замену.

Используя мультиметр проверяем изолированные детали на замыкание с корпусом (должно быть бесконечно большое сопротивление).

25. Осматриваем шлицы и цапфы якорного вала. Забоины, задиры, глубокие царапины и другие повреждения не допускаются. На якорном коллекторе не должно быть следов обгорания. Легкое обгорание можно удалить, используя ветошь, смоченную в бензине, и мелкозернистой шлифовальной шкуркой.

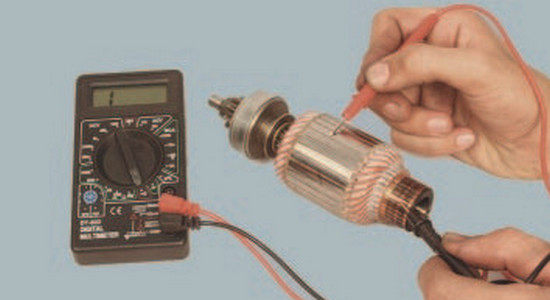

При помощи мультиметра в режиме омметра, проводим проверку обмотки якоря на замыкание. Сопротивление должно стремится к бесконечности.

26. Проверяем насколько легко перемещается якорь тягового реле стартера и тестируем его контактные болты на замыкание при помощи мультиметра.

27. Осматриваем привод на предмет износа. Шестерня должна с легкостью вращаться относительно муфтовой ступицы в направлении вращения якоря и не должна вращаться в противоположном направлении. Если неисправности или механические дефекты были обнаружены, привод следует заменить новым.

28. На приводном рычаге не должно быть трещин и следов износа вилочного паза.

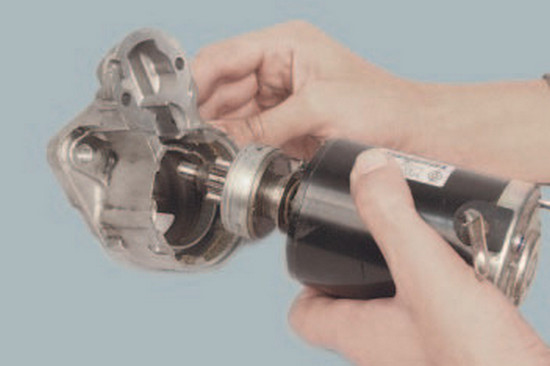

29. Собираем стартер в обратно последовательности, учитывая несколько важных моментов:

- Наносим кремнийсодержащюю смазку типа General Electric CG321 или аналог на шлицевую поверхность валового якоря;

Примечание:

Во время эксплуатации не нужно смазывать приводную муфту, но она нуждается в периодической чистке от загрязнений. При этом запрещено применять какие-либо средства, способные вымыть из нее смазку.

- Наносим моторное масло на подшипники\втулки, установленные в крышках стартера;

- При помощи раздвижных пассатиж устанавливаем стопорное кольцо;

- Перед установкой тягового реле стартера, наносим на сопрягающуюся со стартерной крышкой, со стороны привода, поверхность тягового реле тонкий слой силиконового герметика.

- Перед установкой щеткодержателя на якорь, разводим щетки и закрепляем в таком положении любым доступным способом. Для этих целей может подойти оправка подходящего размера.
