Катушку зажигания снимаем для замены, а также при ремонте двигателя.
При выключенном зажигании отжимаем фиксатор колодки жгута проводов системы управления двигателем…
…и отсоединяем колодку жгута проводов от катушки зажигания.

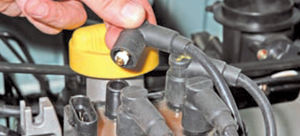

Снимаем с вывода катушки зажигания наконечник высоковольтного провода.
Аналогично снимаем наконечники других высоковольтных проводов.

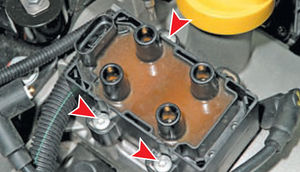

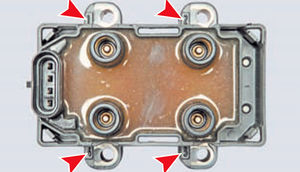

Ключом «Torx T-30» отворачиваем три винта крепления катушки зажигания к крышке головки блока цилиндров…

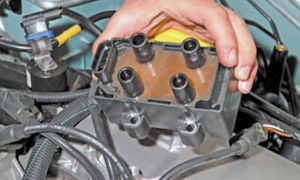

…и снимаем катушку зажигания.
Устанавливаем катушку зажигания в обратной последовательности.
Высоковольтные провода подсоединяем к выводам катушки в соответствии с номерами цилиндров, нанесенными на корпус катушки.
Источник: http://wiki.zr.ru/Катушка_зажигания_Ремонт_Logan_2005
