Снятие, замена, установка насоса гидроусилителя руля Renault Logan 2004-2015 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Гаечный ключ накидной разрезной 17 мм
  • Динамометрический ключ
  • Пассатижи

Детали и расходники:

  • Насос гидроусилитея рулевого управления
  • Тормозная жидкость
  • Уплотнительное кольцо гидроусилителя и напорного трубопровода

1. Снимаем ремень привода вспомогательных агрегатов, как описано здесь.

Снятие ремня привода вспомогательных агрегатов Renault Logan

2. Сжав пассатижами лепестки, ослабляем хомут пароотводящего шланга, после чего сдвигаем его вниз по шлангу.

Снятие хомута пароотводящего шланга ГУР Renault Logan

3. Снимаем пароотводящий шланг со штуцера насоса гидравлического усилителя рулевого управления.

Снятие пароотводящего шланга с усилителя руля Renault Logan

4. Отворачиваем гайку крепления напорного трубопровода.

Отворачивание гайки напорного трубопровода гидроусилителя Renault Logan

5. Сдвигаем трубопровод в сторону.

Примечание:

На стыке насоса гидравлического усилителя рулевого управления и напорного трубопровода имеется уплотнительное кольцо. Его необходимо заменять при каждом снятии трубопровода.

Полезный совет:

После снятия напорного трубопровода нужно предотвратить вытекание рабочей жидкости из шланга трубопровода. Для этого его можно закупорить деревянной пробкой.

6. Выкручиваем задний болт крепления насоса гидравлического усилителя рулевого управления.

И через отверстие в шкиве отворачиваем болт переднего крепления насоса гидроусилителя руля.

Отворачивание крепежных болтов гидроусилителя Renault Logan

7. Таким же образом отворачиваем и вынимаем второй передний крепежный болт насоса гидравлического усилителя, предварительно повернув шкив.

Выкручивание переднего болта крепления гидроусилителя руля Renault Logan

8. Снимаем насос гидроусилителя руля.

9. Устанавливаем насос гидроусилителя руля в обратной последовательности.

Примечание:

Болты крепления насоса необходимо затягивать моментом 21 Нм.

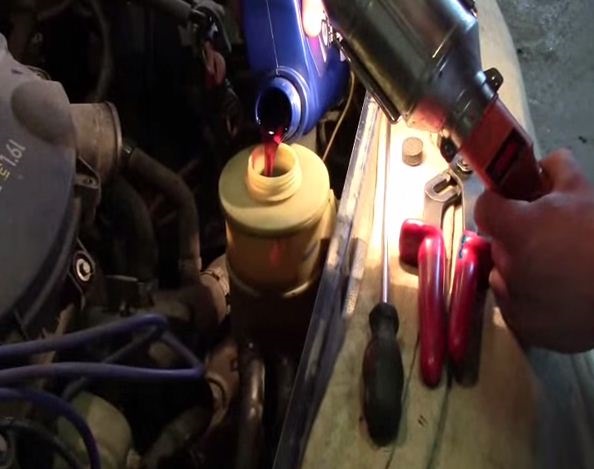

10. После установки необходимо прокачать систему гидроусилителя рулевого управления.

Прокачка системы ГУРа Renault Logan

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
