Коробка передач: Описание конструкции Renault Logan 2004-2009 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом



Коробка передач:
1 — вал полуосевой шестерни дифференциала;
2 — картер сцепления;
3 — первичный вал;
4 — грязезащитный чехол; 5 — механизм переключения передач;
6 — вилка привода выключения сцепления;
7 — держатель жгутов проводов;
8 — кронштейн оболочки троса привода выключения сцепления;
9 — задняя крышка;
10 — штуцер шланга сапуна;
11 — отверстие для датчика скорости автомобиля;
12 — корпус внутреннего шарнира привода левого колеса;
13 — выключатель света заднего хода;
14 — картер коробки передач;
15 — пробка маслозаливного отверстия
На автомобили Renault Logan устанавливаются механические коробки передач двух типов: с двигателем объемом 1,4 л — JH1, с двигателем объемом 1,6 л — JH3. Маркировка нанесена снизу на картере коробки передач. По конструкции обе коробки передач идентичны и разичаются только размерами картера сцепления. Передаточные числа обеих коробок передач одинаковые.
Коробка передач — двухвальная, с пятью передачами переднего хода и одной — заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.
Корпус коробки передач состоит из трех частей: картера сцепления, картера коробки передач и задней крышки картера коробки передач. Картер сцепления и картер коробки передач отлиты из алюминиевого сплава, а задняя крышка стальная, штампованная. Картер сцепления крепится к картеру коробки винтами. При сборке между ними наносят бензомаслостойкий герметик-прокладку. Задняя крышка крепится к картеру коробки тремя болтами.
Первичный вал выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Шестерни всех передач переднего хода косозубые, а заднего хода — прямозубые. Шестерни 1–4 передач выполнены заодно c первичным валом, шестерня пятой передачи свободно вращается на вале. На заднем конце первичного вала установлен синхронизатор пятой передачи. Вторичный вал полый, по нему подводится масло под ведомые шестерни. На вале расположены ведомые шестерни и синхронизаторы 1–2 и 3–4 передач. Шестерня пятой передачи установлена на вал на шлицах. Со стороны картера сцепления подшипник вторичного вала роликовый, а со стороны крышки — шариковый. Под роликовым подшипником вторичного вала расположен маслосборник, направляющий поток масла внутрь вала. Все детали, установленные на вторичном вале, стянуты в пакет болтом, ввернутым в торец вала со стороны крышки.
На коробку дифференциала напрессована ведомая шестерня главной передачи. За ведомой шестерней на коробке дифференциала установлен конический роликовый подшипник. Между ведомой шестерней и подшипником установлено регулировочное кольцо, подбором толщины которого регулируется предварительный натяг в подшипниках дифференциала.
С другой (правой) стороны на коробке дифференциала установлены шестерня привода датчика скорости автомобиля и второй конический роликовый подшипник.
В коробке дифференциала установлены два сателлита и две полуосевые шестерни. Сателлиты установлены на оси, закрепленной в коробке дифференциала.
Правая полуосевая шестерня дифференциала выполнена заодно со шлицевым валом, на который надевается внутренний шарнир привода правого колеса. По цилиндрической поверхности вала работает сальник, запрессованный в гнездо картера сцепления. Левая полуосевая шестерня выполнена на корпусе внутреннего шарнира привода левого колеса, а корпус установлен в гнезде коробки передач и закреплен в ней стопорным кольцом. Во избежание утечек масла из коробки передач соединение внутреннего шарнира привода левого колеса с картером коробки передач уплотнено резиновым чехлом, который с помощью металлического держателя прикреплен к картеру коробки. Другой своей стороной чехол крепится к наружному кольцу игольчатого подшипника, установленного на вале привода левого колеса. Игольчатый подшипник выполнен заодно с сальником, препятствующим утечке масла из коробки передач по валу привода колеса (см. «Приводы передних колес»).
Для исключения попадания воды и уменьшения попадания пыли в полость коробки передач ее сапун вынесен в верхнюю часть моторного отсека. Сапун соединен резиновым шлангом с пластмассовым штуцером коробки передач.

Механизм управления:
1 — втулка;
2 — фиксатор рычага;
3 — рычаг переключения передач;
4 — рукоятка рычага;
5 — корпус механизма

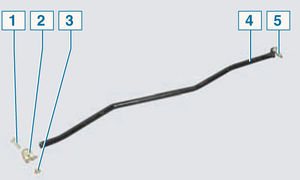

Тяга управления:
1 — стяжной болт;
2 — хомут;
3 — гайка;
4 — тяга;
5 — палец тяги

Привод управления коробкой передач состоит из механизма управления, тяги управления и механизма переключения передач. На рычаге переключения передач установлена шаровая опора, которая вставлена в пластмассовый корпус механизма управления и закреплена фиксатором. К нижнему концу рычага приварена втулка, к которой присоединяется тяга управления. Другим концом тяга управления присоединена к механизму переключения передач, установленному на коробке передач.
В коробку передач на заводе заливают трансмиссионное масло, рассчитанное на весь срок службы автомобиля. Уровень масла в коробке передач должен находиться на уровне нижней кромки заливного отверстия. Заливное отверстие расположено в картере коробки передач, спереди по ходу автомобиля. Пластмассовая пробка заливного отверстия выполнена так, чтобы ее можно было отворачивать и заворачивать вручную, без применения какого-либо инструмента. Пробка уплотняется резиновым кольцом. Сливное отверстие находится снизу на картере коробки передач. Пробка сливного отверстия уплотняется медной шайбой.
