Диагностика: Проверка катушки зажигания и ее цепей Renault Logan 2004-2009 Бензин

Проверку катушки зажигания и ее электрических цепей проводим при обнаружении неисправности в системе зажигания — отсутствии искрообразования на свечах зажигания.
На катушку зажигания и топливный насос напряжение питания подводится от аккумуляторной батареи через предохранитель F03 (25 А) и далее через реле К5 (силовая цепь), установленные в монтажном блоке моторного отсека (см. «Электрооборудование»).
Напряжение на обмотку реле (управляющая цепь) К5 подается от выключателя зажигания через предохранитель F02 (5 А), расположенный в монтажном блоке в салоне.
Для проверки цепи питания катушки зажигания отсоединяем (при выключенном зажигании) от катушки колодку жгута проводов системы управления двигателем (см. «Снятие катушки зажигания»). Подсоединяем щупы тестера к выводу «С» колодки жгута проводов и «массе» двигателя. Сразу после включения зажигания (пока работает топливный насос)…

…прибор должен зафиксировать напряжение, приблизительно равное напряжению аккумуляторной батареи.
Если напряжение на выводе «С» колодки жгута проводов отсутствует, то могут быть неисправны: предохранители, контактная группа выключателя зажигания, реле К5 или их электрические цепи.

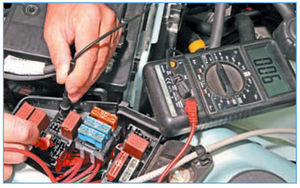

При выключенном зажигании вынимаем реле К5 из монтажного блока в моторном отсеке. Присоединяем щупы тестера к гнездам силовых цепей реле: «плюсовой» — к гнезду «3», а «минусовой» — к гнезду «5» (номер гнезда соответствует номеру вывода реле). При включенном зажигании…

…тестер должен показать напряжение аккумуляторной батареи.
Если это так, значит, неисправно реле или цепь его управления.
Если напряжение отсутствует, проверяем, соединено ли с «массой» гнездо «5» реле и подается ли «+12 В» к гнезду «3». Соединение гнезда реле с «массой» проверяем тестером в режиме омметр — сопротивление должно быть равным нулю.
Для проверки подвода напряжения «+12 В» к гнезду «3» реле…

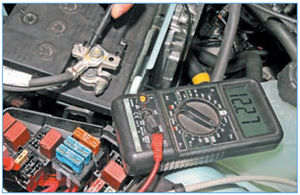

…присоединяем «плюсовой» щуп тестера к гнезду реле, а «минусовой» — к выводу «–» аккумуляторной батареи.
Если напряжение отсутствует, проверяем предохранитель F03 (25 А). Если предохранитель исправный — проверяем цепь от гнезда предохранителя до гнезда реле.
Для этого вынимаем предохранитель…

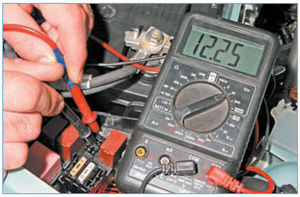

…и подсоединяем щупы тестера (в режиме омметра) к гнезду (показанному на фото) предохранителя и к гнезду «3» реле.
Если тестер покажет «бесконечность» — в цепи обрыв. Если цепь исправна, проверяем, подается ли «+12 В» от аккумуляторной батареи до другого гнезда предохранителя.
Для этого…

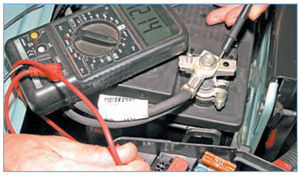

…присоединяем «плюсовой» щуп тестера к другому гнезду (показанному на фото) предохранителя, а «минусовой» — к минусовому выводу аккумуляторной батареи.
Тестер должен показать напряжение аккумуляторной батареи. В противном случае неисправна цепь (обрыв или замыкание на «массу») от аккумуляторной батареи до гнезда предохранителя.
Для проверки цепей управления реле К5 отсоединяем (при выключенном зажигании) колодку жгута проводов системы управления двигателем от ЭБУ.
Подсоединяем щупы тестера (в режиме омметра) к гнезду «2» реле и выводу «69» колодки жгута проводов ЭБУ. Если тестер покажет «бесконечность», это означает обрыв в управляющей «минусовой» цепи реле.
Если же «минусовая» управляющая цепь реле исправна, проверяем подводится ли «+12 В» к гнезду «1» реле.
Для этого…

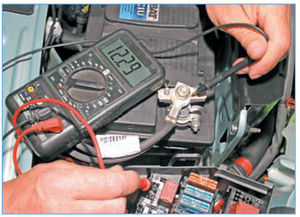

…подсоединяем «плюсовой» щуп тестера к гнезду «1» реле, а «минусовой» — к «минусовому» выводу аккумуляторной батареи.
Тестер должен показать напряжение аккумуляторной батареи. Если напряжение отсутствует, проверяем предохранитель F02, установленный в монтажном блоке в салоне. Если предохранитель цел, проверяем цепь от гнезда предохранителя до гнезда «1» реле и цепь от другого гнезда предохранителя до вывода «3» колодки жгута проводов выключателя зажигания.

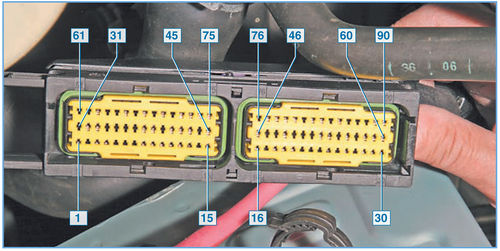

Нумерация выводов колодки жгута проводов ЭБУ
Для проверки цепей управления катушкой зажигания можно использовать пробник с лампой 1– 2 Вт.

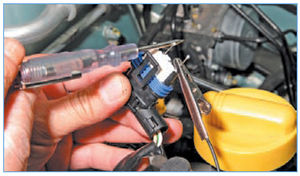

Сбрасываем давление в системе питания двигателя и не подсоединяем колодку жгута проводов системы управления двигателем к крышке топливного модуля. Отсоединяем колодку жгута проводов от катушки зажигания и подсоединяем щупы пробника к выводам «С» и «А» колодки жгута проводов. Если щупы пробника не входят в гнезда выводов колодки, вставляем в гнезда отрезки неизолированных проводов (можно использовать булавки).
При исправной цепи питания катушки и цепи управления во время проворачивания коленчатого вала стартером…

…лампочка пробника должна часто мигать.
В противном случае проверяем на обрыв и замыкание «на массу» провод, соединяющий вывод «А» колодки жгута проводов катушки с выводом «32» колодки жгута проводов ЭБУ.
Аналогично, подсоединив щупы пробника к выводам «С» и «В» колодки жгута проводов катушки зажигания, а затем к выводу «В» колодки жгута проводов катушки и к выводу «1» колодки жгута проводов ЭБУ, проверяем другую цепь управления катушкой зажигания.
Проверить исправность самой катушки зажигания можно на двигателе, отсоединив от нее колодку жгута проводов и высоковольтные провода.

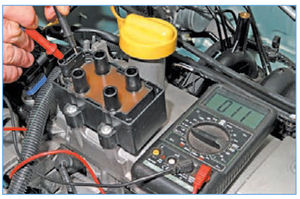

Для проверки одной из первичных обмоток катушки зажигания подсоединяем щупы тестера к выводам «С» и «А» катушки.

В режиме омметра проверяем об- мотку на обрыв.
Если тестер показывает бесконечность — в обмотке произошел обрыв. Аналогично, подсоединив щупы тестера к выводам «С» и «В» катушки, проверяем на обрыв другую первичную обмотку катушки.

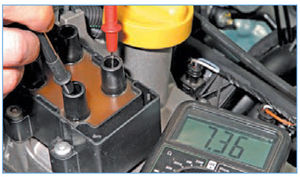

Для проверки на обрыв вторичной обмотки катушки зажигания подсоединяем щупы тестера к парным высоковольтным выводам катушки (выводы 1– 4 или 2– 3 цилиндров).

У исправной катушки зажигания тестер должен зафиксировать сопротивление около 7,0 кОм.
При обрыве вторичной обмотки тестер покажет «бесконечность».
Аналогично проверяем другую вторичную обмотку катушки зажигания.
Проверку вторичных обмоток катушки зажигания на пробой проводим на двигателе. Сбрасываем давление в системе питания двигателя и не подсоединяем колодку жгута проводов к крышке топливного модуля. Для проверки потребуются две заведомо исправные свечи зажигания.

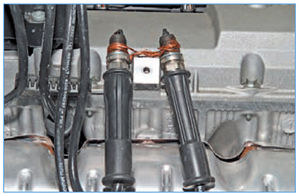

Связываем корпуса свечей отрезком неизолированного провода («массируем»).
Соединяем исправными высоковольтными проводами парные выводы катушки зажигания со свечами и располагаем свечи на крышке головки блока цилиндров. Проворачиваем стартером коленчатый вал.

Во избежание поражения электрическим током не прикасайтесь к свечам зажигания и наконечникам высоковольтных проводов.
При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры. Аналогично, подсоединив высоковольтные провода к двум другим парным выводам катушки, проверяем на пробой другую вторичную обмотку.
