Снятие блока управления вентиляцией, отоплением и кондиционированием воздуха Renault Logan 2004-2009 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Снимаем блок для замены вышедших из строя тяг привода заслонок и лампы подсветки, а также для замены блока в сборе.
Снимаем накладку консоли панели приборов.

Ключом «Torx Т-20» отворачиваем два самореза крепления блока.

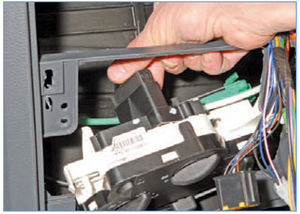

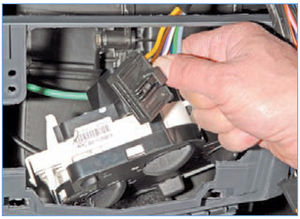

Выводим блок из консоли панели приборов и, нажав на фиксатор…

…отсоединяем колодку проводов от блока.

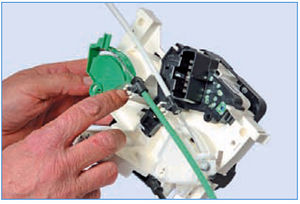

Нажав на фиксатор…

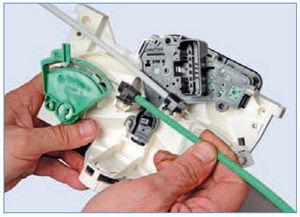

…выводим оболочку тяги привода заслонки регулятора температуры воздуха из держателя (для наглядности операции показаны на снятом блоке).

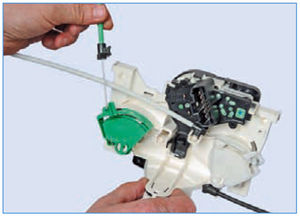

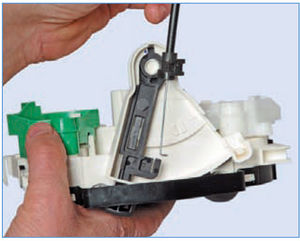

Повернув рукоятку регулятора температуры воздуха в крайнее положение, отсоединяем тягу от сектора регулятора.

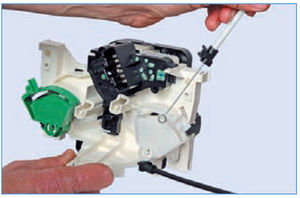

Аналогично отсоединяем тягу привода заслонок распределения потоков воздуха от сектора регулятора.

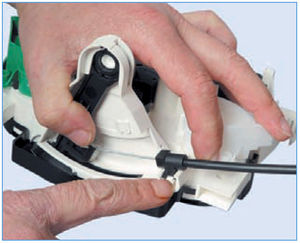

Нажав на фиксатор…

…выводим оболочку тяги привода заслонки рециркуляции воздуха из держателя…

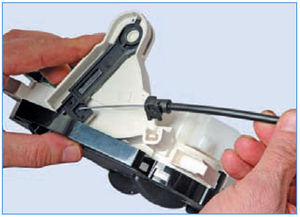

…и отсоединяем тягу от рычага блока.

Поворачиваем против часовой стрелки патрон лампы подсветки блока.

Вынимаем патрон с лампой.

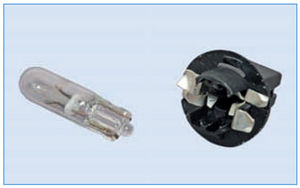

Вынимаем бесцокольную лампу из патрона и заменяем новой W1,2W.
Устанавливаем блок управления вентиляцией, отоплением и кондиционированием в обратной последовательности.

Источник: http://wiki.zr.ru/Отопление_214_Ремонт_Logan_2005
