Снятие, замена, установка тормозного диска переднего колеса Renault Logan 2004-2015 Бензин

Инструменты:

• Штангенциркуль
• Отвертка крестовая большая
• Ключ с наконечником Torx (звездочка) Т30
• Ключ с наконечником Torx (звездочка) Т40
• Гаечный ключ накидной прямой 18 мм
• Гаечный ключ накидной разрезной 10 мм
• Монтажая лопатка
• Молоток

Детали и расходники:

• Тормозные диски (2 шт.)
• Тормозные колодки (4 шт.)
• Тормозная жидкость
• Емкость для слива тормозной жидкости
• Проволока 50 см

Примечания:

После снятия диска необходимо осмотреть его рабочую поверхность на наличие дефектов: глубоких рисок, задиров и царапин. Кроме того, проверяется наличие деформации и боковых биений диска, проверяется его толщина (не менее 10.6 мм). При обнаружении подобных дефектов, диск заменяется на новый.

Замену тормозных дисков выполняем попарно, сразу на двух колесах (даже если один из них все еще пригоден). Также на каждом тормозном диске устанавливаем по новому комплекту тормозных колодок.

1. Необходимо выполнить снятие колеса со стороны заменяемого тормозного диска, как описано здесь.

2. Слегка отворачиваем штуцер тормозного шланга. Подставляем емкость и сливаем в нее тормозную жидкость, которая находится в шланге и рабочем цилиндре.

3. Отворачиваем два болта крепления направляющих тормозных колодок и поворотного кулака.

4. Не снимая тормозного шланга, отсоединяем суппорт от поворотного кулака. Подвязываем суппорт на пружине подвески. Убеждаемся в том, что тормозной шланг не перекручен.

5. Отворачиваем два винта крепления тормозного диска к ступице переднего колеса.

6. Снимаем тормозной диск со ступицы переднего колеса.

7. Снятие второго тормозного диска происходит аналогичным образом.

8. Установка новых тормозных дисков происходит в обратной последовательности.

Примечание:

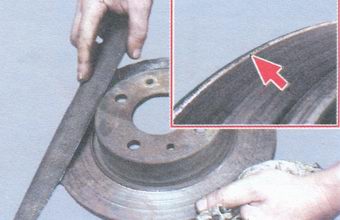

Если устанавливаются старые тормозные диски, то нужно удалить напильником с их рабочих поверхностей буртики, которые образовались в процессе эксплуатации.

9. После сборки прокачиваем гидропривод тормозной системы, как описано здесь.

В статье не хватает:

• Фото инструментов
• Фото деталей и расходников
• Качественных фото ремонта
