Снятие, замена, установка подшипника ступицы переднего колеса Renault Logan 2004-2009 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 16 мм
  • Насадка на вороток 18 мм
  • Насадка на вороток 30 мм
  • Гаечный ключ рожковый 16 мм
  • Гаечный ключ рожковый 18 мм
  • Балонный ключ
  • Домкрат
  • Опорная стойка
  • Отвертка плоская средняя
  • Съемник для подшипников ступицы
  • Башмак (2 шт.)
  • Тиски
  • Металлическая щетка

Детали и расходники:

  • Подшипник ступицы переднего колеса
  • Проволока 50 см
  • Смазка Литол-24

Полезные советы:

Чтобы заменить подшипник рекомендуется использовать специальный съемник для подшипников ступиц. Они продаются практически в каждом магазине автотоваров.

Замену переднего подшипника ступицы колеса удобнее всего на снятом с автомобиля поворотном кулаке. Кроме того, замена подшипников производится попарно, по одному на каждое переднее колесо.

1. Ставим автомобиль на стояночный тормоз и подкладываем под задние колеса противооткатные башмаки.

Противооткатный упор под колесом Renault Logan

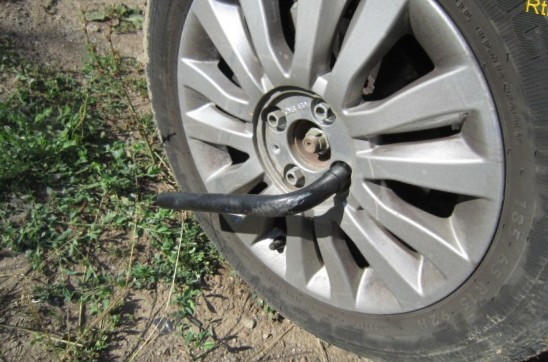

2. Ослабляем затяжку гайку ступицы и крепежных болтов переднего колеса со стороны заменяемого подшипника.

Ослабление затяжки болтов крепления колеса Renault Logan

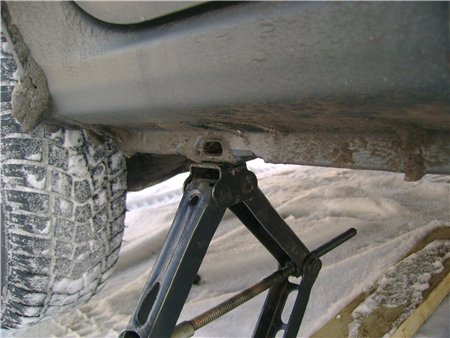

3. Подымаем переднюю часть автомобиля и устанавливаем ее на опоры заводского изготовления.

Поднятие автомобиля Renault Logan домкратом

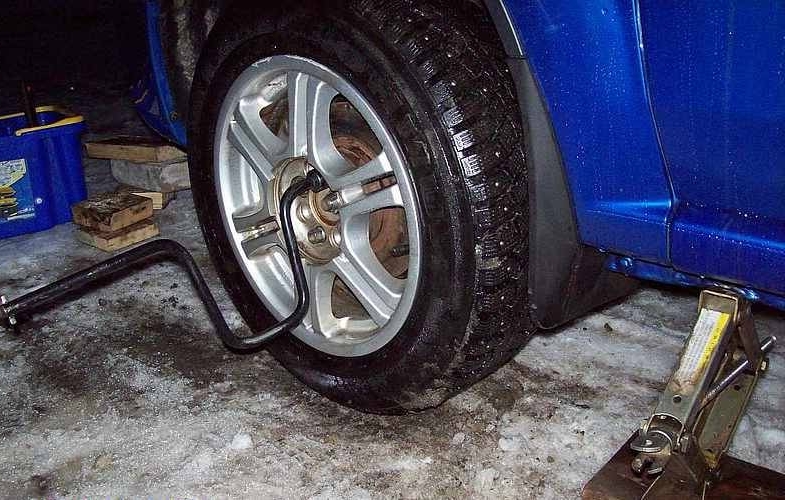

4. Снимаем переднее колесо со стороны, где происходит замена подшипника.

Снятие переднего колеса Renault Logan

Предупреждение:

Гайки ступиц и крепежные болты колес можно ослаблять только на автомобиле, стоящем на земле.

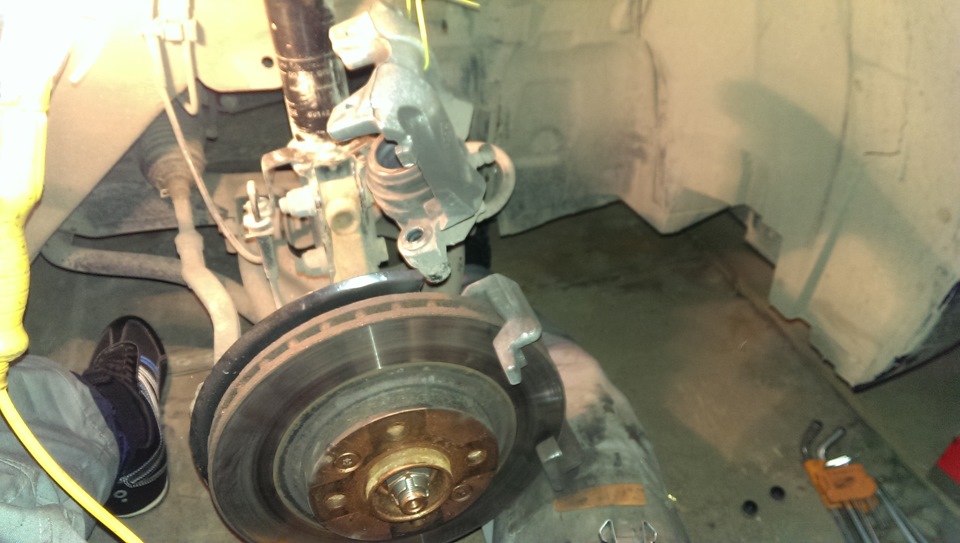

5. Снимаем суппорт тормозного механизма переднего колеса, как описано здесь. Отрезком проволоки закрепляем его на амортизационной стойке (тормозной шланг не отсоединяется).

Тормозной суппорт подвешенный на амортизационной стойке Renault Logan

6. Отворачиваем гайку крепления пальца шарового шарнира наконечника рулевой тяги, после чего вытаскиваем палец шарнира из бобышки поворотного кулака.

Извлечение пальца рулевой тяги из бобышки поворотного кулака Renault Logan

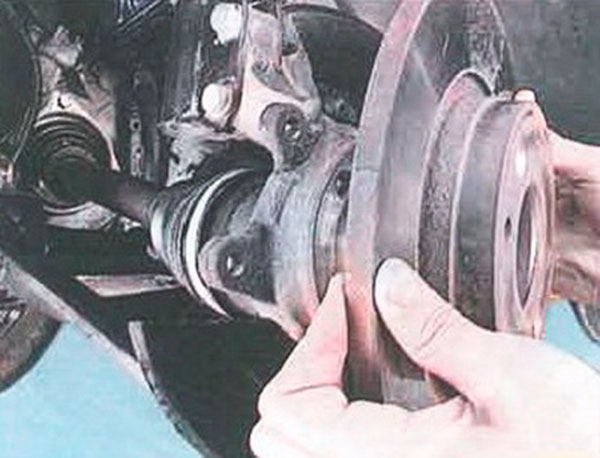

7. Снимаем тормозной диск, как описано здесь.

Снятие тормозного диска Renault Logan

8. Отворачиваем и вытаскиваем три болта крепления тормозного щитка к поворотному кулаку.

Винты крепления тормозного щитка к поворотному кулаку Renault Logan

9. Снимаем тормозной щит.

Снятие тормозного щитка Renault Logan

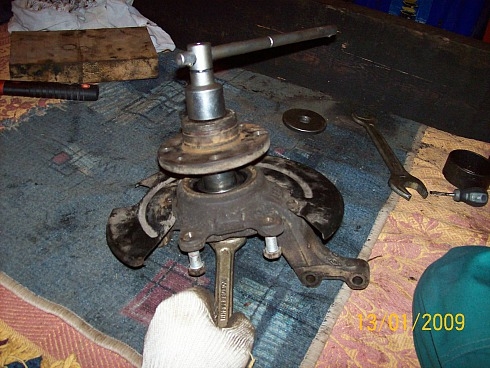

10. Отворачиваем гайку ступицы.

Отворачивание гайки ступицы переднего колеса Renault Logan

11. Отворачиваем гайки и вытаскиваем болты крепления поворотного кулака к амортизационной стойке.

Отворачивание гаек крепления поворотного кулака к амортизационной стойке Renault Logan

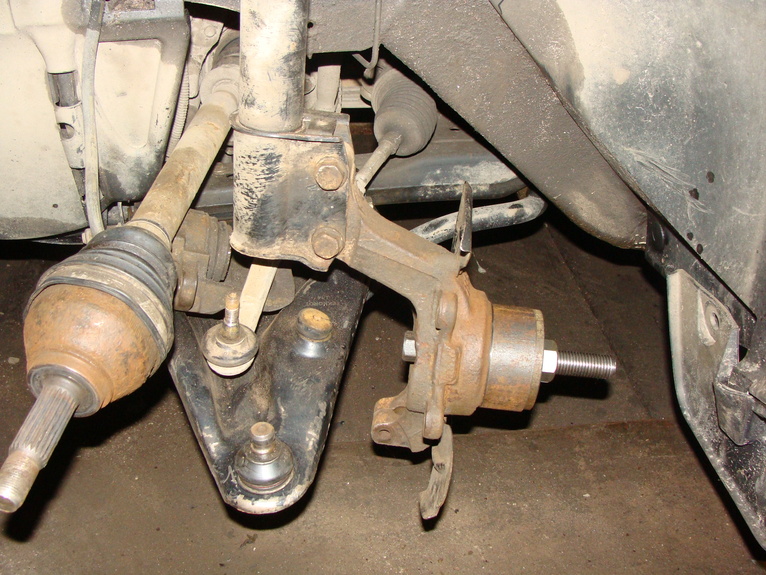

12. Теперь извлекаем палец шаровой опоры из поворотного кулака.

Извлечение пальца шаровой опоры из поворотного кулака Renault Logan

13. Снимаем поворотный кулак с хвостовика шарнира равных угловых скоростей.

Снятие поворотного кулака Renault Logan

14. Фиксируем поворотны кулак в тисках и выбиваем ступицу. Удары наносим молотком через подходящую по размеру оправку.

Выбиваем ступицу из поворотного кулака Renault Logan

15. Извлекаем ступицу. На ней может остаться наружная часть внутреннего кольца подшипника.

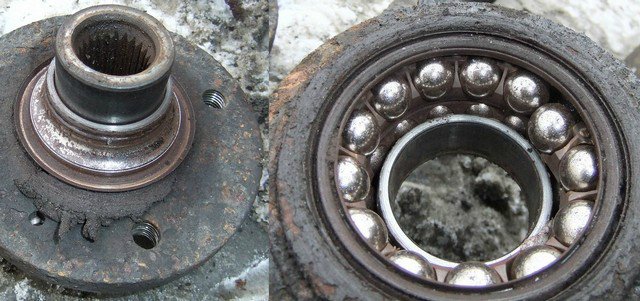

Ступица с наружной частью внутреннего кольца подшипника Renault Logan

Предупреждение:

После снятия ступицы подшипник должен заменяться новым, т. к. старый становится непригодным к использованию.

16. Устанавливаем съемник.

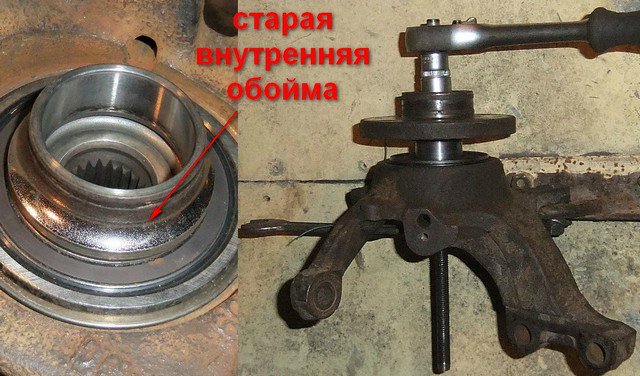

Установка съемника на ступицу переднего колеса Renault Logan

17. Снимаем наружную половину внутреннего кольца подшипника со ступицы. Устанавливаем съемник для подшипников ступиц и выпрессовуем подшипник из посадочного места на поворотном кулаке.

Выпрессовка подшипника ступицы переднего колеса из поворотного кулака Renault Logan

Примечание:

При отсутствии специального съемника можно выпрессовывать подшипник молотком через оправку подходящих размеров.

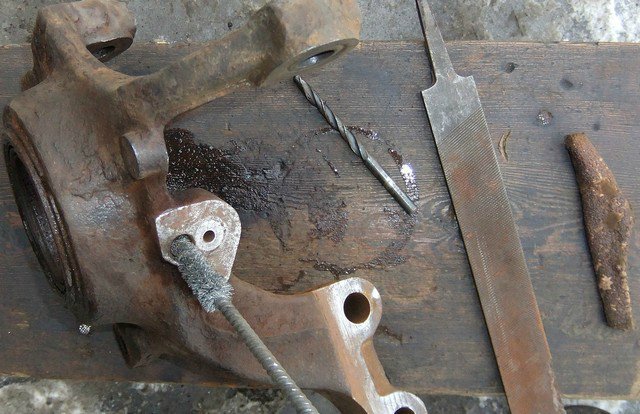

18. Очищаем все снятые детали от грязи и коррозии.

Очистка поворотного кулака от грязи и коррозии Renault Logan

19. Наносим небольшой слой смазки Литол-24 на внутреннюю поверхность посадочного места подшипника, которая располагается в поворотном кулаке и на наружной поверхности ступицы.

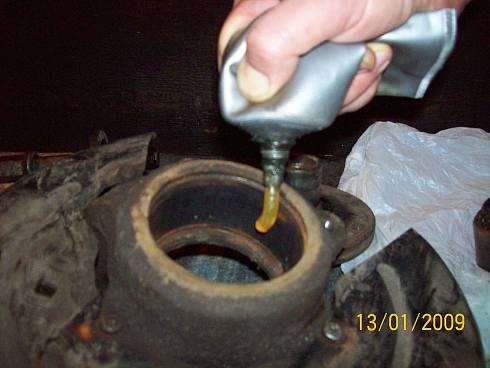

Смазка посадочного места под подшипник ступицы переднего колеса Renault Logan

Примечание:

Во время запрессовки нового подшипника усилие можно прикладывать только к наружному кольцу.

20. Запрессовуем ступицу в подшипник, до упора.

Запрессовка ступицы в подшипник Renault Logan

Примечание:

Если не зафиксировать внутренне кольцо подшипника во время запрессовки, подшипник придет в негодность.

21. Устанавливаем все снятые детали в обратной последовательности.

Установка поворотного кулака Renault Logan

22. Проводим проверку углов установки колес, в случае необходимости регулируем их.

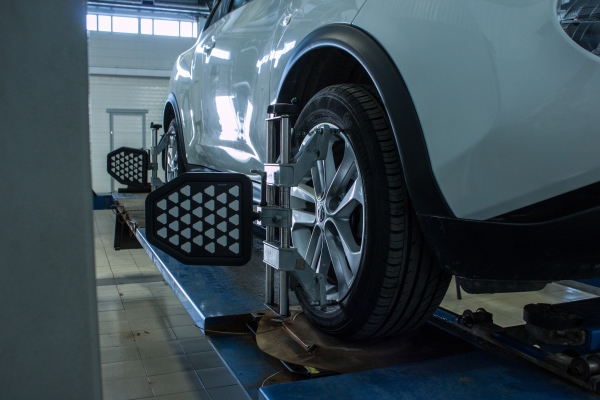

Проверка углов установки колес Renault Logan

Примечание:

Регулировка углов установки колес производится исключительно на станциях технического обслуживания, где имеется все необходимое для этого оборудование.
