Схема. Задний фонарь, стоп-сигнал и освещение номерного знака Citroen C-Crosser 2007 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Примечание:

Ниже приведены электрические схемы Ситроен С-Кроссер управления и работы заднего фонаря, стоп-сигнала и освещения номерного знака для понимания функциональности отдельных элементов системы и их взаимосвязи.

Схема работы и управления задним фонарем, стоп-сигналом и освещением номерного знака Citroen C-Crosser

Схема 1. Освещение номерного знака, стоп-сигнал и задний фонарь Ситроен С-Кроссер:

1 – предохранитель;

2 – к распределительной системе;

– цепь контроля заднего фонаря;

4 – задний левый фонарь;

– задний правый фонарь;

– левая лампа фонаря освещения номерного знака;

7 – правая лампа фонаря освещения номерного знака;

– освещение вещевого ящика, обогрев сидений;

9 – лампа стоп-сигнала в левом заднем фонаре;

10 – лампа стоп-сигнала в правом заднем фонаре;

11 – пусковая цепь;

12 – цепь сопряжения;

13 – диагностический разъем;

14 – цепь для автомобилей с правым расположением руля;

15 – цепь для автомобилей с левым расположением руля;

16 – электронный блок управления ETACS;

17 – выключатель напоминания об оставленном в замке ключе;

18 – контактные выключатели дверей.

Схема работы и управления задним фонарем, стоп-сигналом и освещением номерного знака Citroen C-Crosser

Схема 2. Освещение номерного знака, стоп-сигнал и задний фонарь Ситроен С-Кроссер:

1, 5 – предохранители;

2 – блок реле в моторном отсеке;

3 – замок зажигания;

– электронный блок управления ETACS;

– реле замка зажигания;

7, 14 – пусковая цепь;

8, 15 – цепь сопряжения;

9 – блок управления рулевой колонкой;

10 – переключатель света;

11 – переключатель стеклоочистителей ветрового окна;

12 – цепь для автомобилей с левым расположением руля;

13 – электрический стеклоподъемник;

16 – разъем CAN 1;

17 – жидкокристаллический дисплей;

18 – цепь линии передачи;

19 – модуль процессора;

20 – реостат;

21 – автоматический прерыватель;

22 – комбинация приборов.

Схема работы и управления задним фонарем, стоп-сигналом и освещением номерного знака Citroen C-Crosser

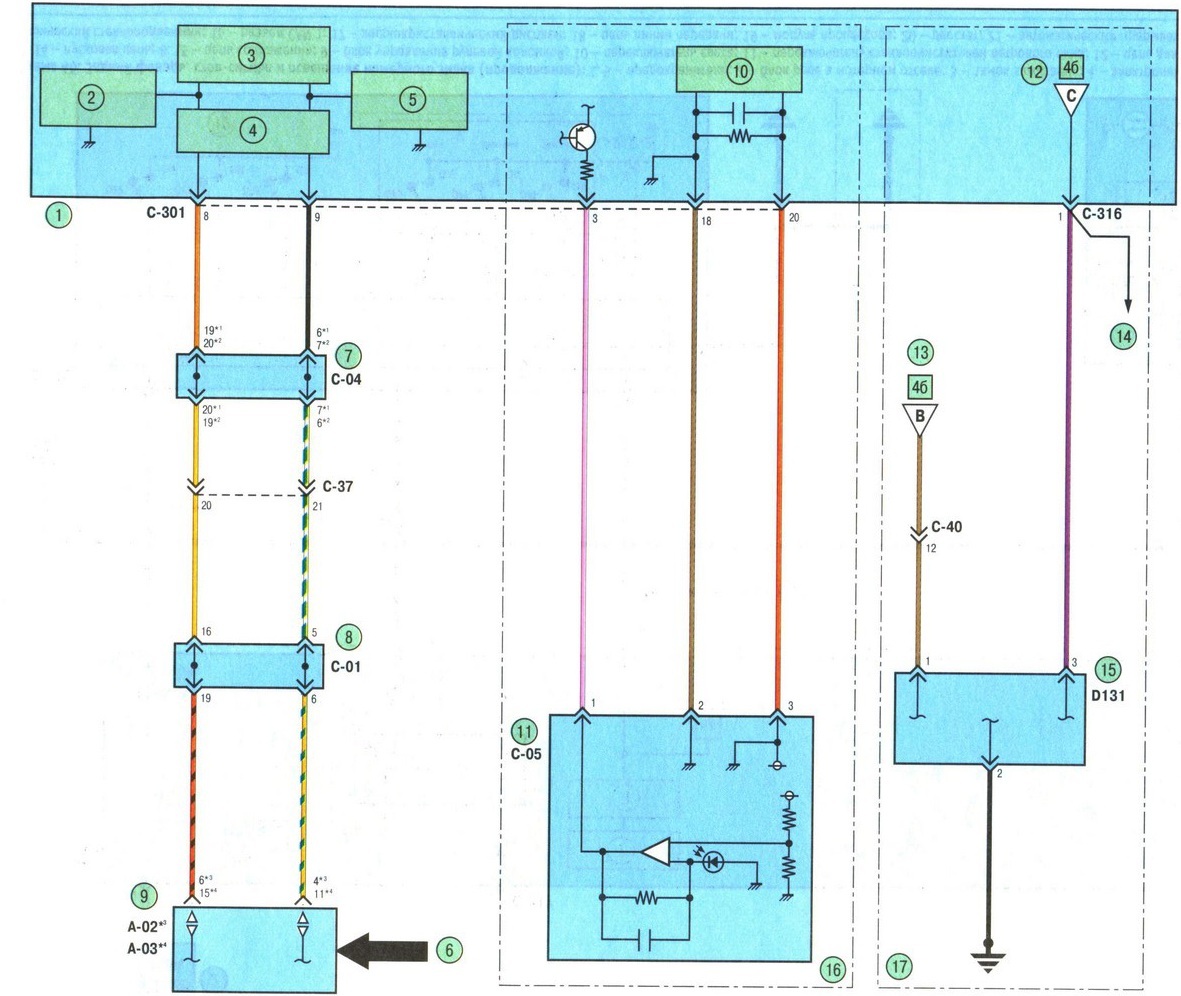

Схема 3. Освещение номерного знака, стоп-сигнал и задний фонарь Ситроен С-Кроссер:

– электронный блок управления ETACS;

2, 5, 10 – аналоговая цепь сопряжения;

3, 12 – пусковая цепь;

4 – цепь сопряжения;

6 – входной сигнал (датчики частоты вращения колес);

7 – разъем CAN 2;

8 – разъем CAN 3;

– электронный блок управления ABS;

11 – фотосенсор;

13 – предохранитель;

14 – электропривод люка в крышке;

15 – датчик освещенности;

16 – для автомобилей без автоматической системы стеклоочистителя ветрового окна;

17 – для автомобилей с автоматической системой стеклоочистителя ветрового окна.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Mitsubishi Outlender XL, Peugeot 4007, Citroen C-Crosser
