Схема подключения и распиновки магнитолы Ниссан Х-Трейл 2007 - 2014

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Электрическая схема подключения магнитолы Ниссан Х-Трейл

Схема подключения и распиновки магнитолы Ниссан Х-Трейл 2007 - 2014

Схема подключения магнитолы Ниссан Х-Трейл

Схема подключения и распиновки магнитолы Ниссан Х-Трейл 2007 - 2014

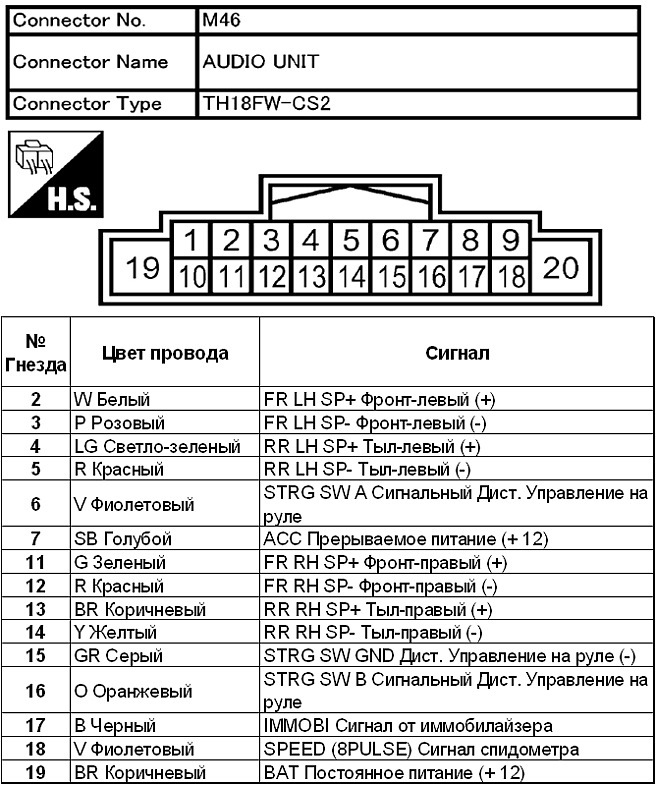

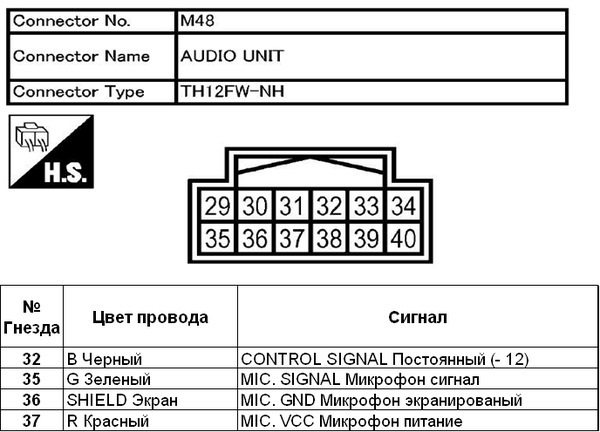

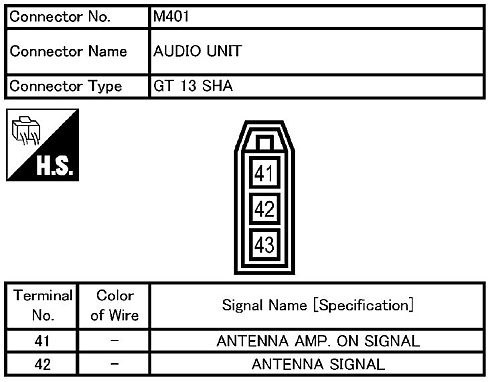

Схема распиновки магнитолы Ниссан Х-Трейл

Схема подключения и распиновки магнитолы Ниссан Х-Трейл 2007 - 2014

Схема подключения и распиновки магнитолы Ниссан Х-Трейл 2007 - 2014

Схема подключения и распиновки магнитолы Ниссан Х-Трейл 2007 - 2014

Похожие статьи:

Управление аудиосистемой Ниссан Х-Трейл

Снятие штатной магнитолы Ниссан Х-Трейл

Замена динамика в двери Ниссан Х-Трейл
