Замена наконечника рулевой тяги Ниссан Х-Трейл

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Домкрат 1 шт.
Торцевая головка 21 мм 1 шт.
Съемник шаровых шарниров 1 шт.
Гаечный ключ рожковый 19 мм 1 шт.
Опорные стойки 1 шт.
Баллонный ключ 1 шт.
Гаечный ключ рожковый 13 мм 1 шт.
Гаечный ключ рожковый 22 мм 1 шт.
Вороток под торцевую насадку 1 шт.
Гаечный ключ накидной прямой 14 мм 1 шт.
Ключ с наконечником Torx (звездочка) Т27 1 шт.
Динамометрический ключ 1 шт.
Детали и расходники:
Тканевые перчатки 1 шт.
Бумага 1 шт.
Карандаш 1 шт.
Рулетка 1 шт.
Противооткатные упоры 1 шт.
Гайка пальца шарового шарнира 1 шт.
Наконечник рулевой тяги правый Nissan D8E20JG00A 1 шт.
Аэрозольная смазка типа WD-40 1 шт.
Наконечник рулевой тяги левый Nissan D8F40JG00A 1 шт.

Примечание:

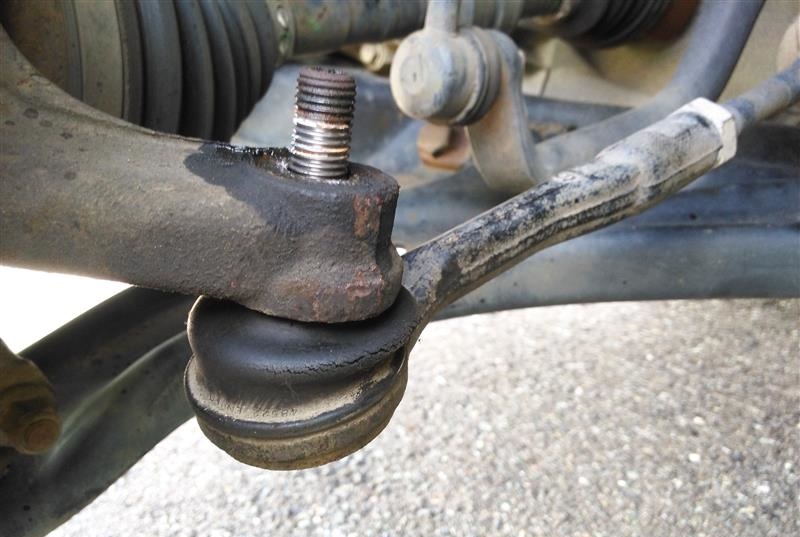

Наконечник рулевой тяги на Ниссан Х-Трейл соединяет рулевую тягу с поворотным кулаком. Наконечник наворачивается непосредственно на рулевую тягу.

Необходимость замены наконечника рулевой тяги определяется при проверке технического состояния рулевого управления. Правый и левый рулевой наконечник Ниссан Х-Трейл заменяются одинаково.

Работу удобнее всего проводить на подъемнике. Но если такой возможности нет, можно выполнить и на установленном на опоры автомобиле.

Замена наконечника рулевой тяги Ниссан Х-Трейл

1. Затормозите автомобиль стояночным тормозом.

Замена колеса на Ниссан Х-Трейл

2. Установите под задние колеса противооткатные упоры.

Замена колеса на Ниссан Х-Трейл

3. Баллонным ключом или торцевой головкой на 21 мм ослабьте затяжку всех гаек крепления колеса приблизительно на пол-оборота.

Замена колеса на Ниссан Х-Трейл

4. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого наконечника рулевой тяги Ниссан Х-Трейл.

Замена колеса на Ниссан Х-Трейл

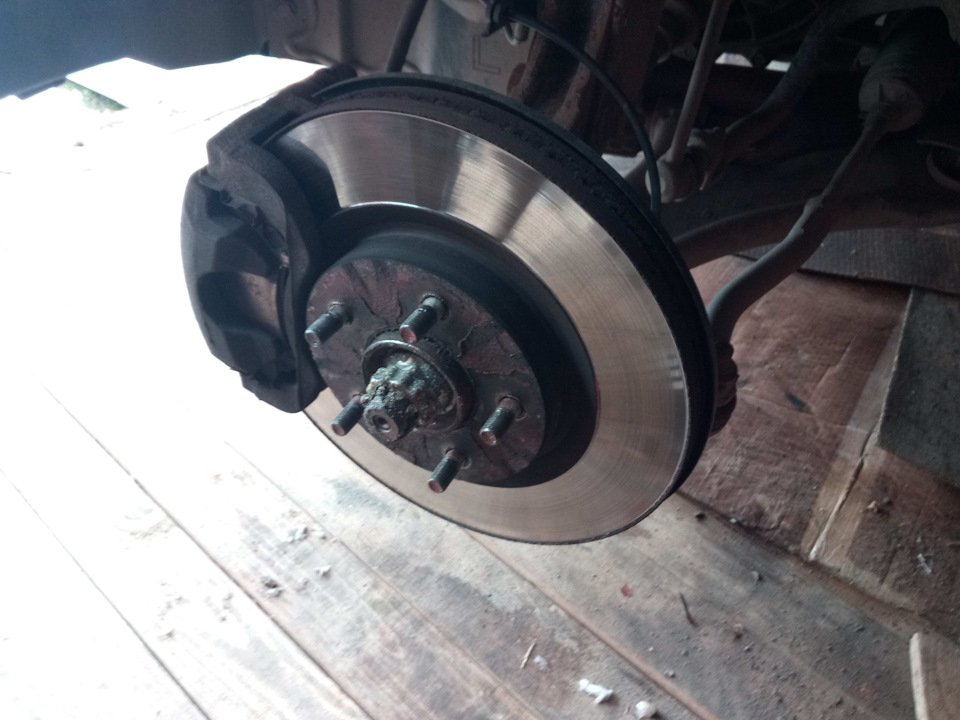

5. Окончательно отверните гайки крепления, и снимите колесо.

Замена наконечника рулевой тяги Ниссан Х-Трейл

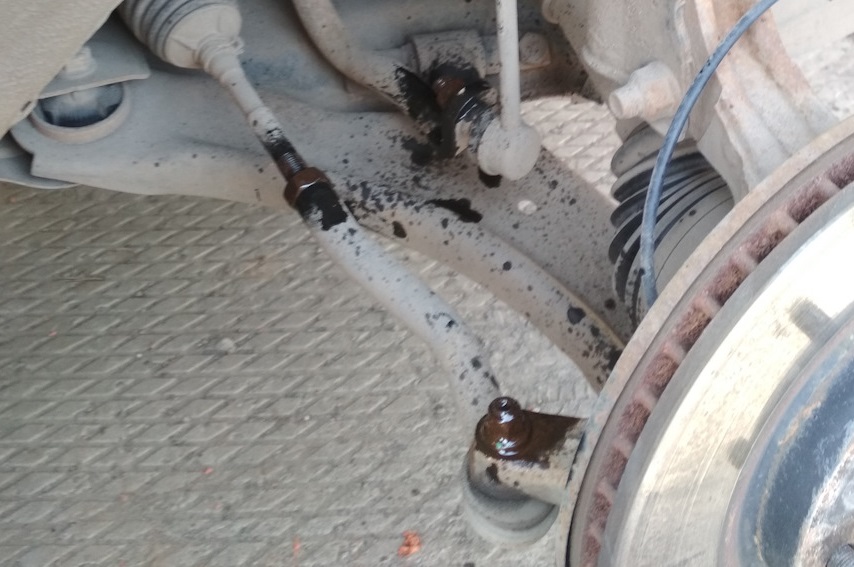

6. Металлической щеткой очистите от ржавчины и грязи резьбовые соединения наконечника и тяги Ниссан Х-Трейл. Обработайте их также проникающей смазкой типа WD-40.

Замена наконечника рулевой тяги Ниссан Х-Трейл

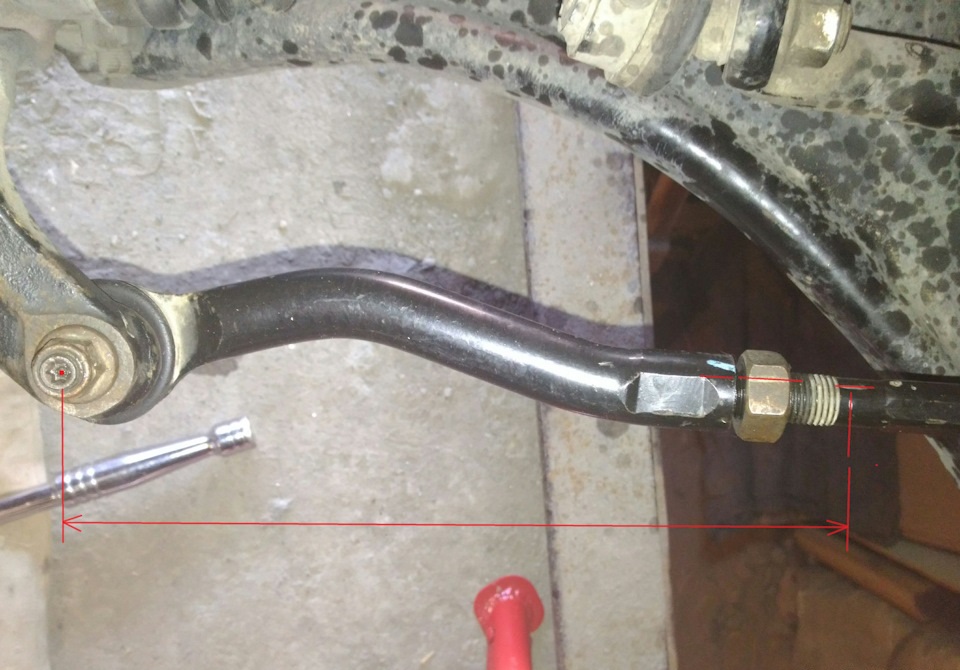

7. Измерьте рулеткой и запишите расстояние от центра шарового шарнира до начала шестигранного участка рулевой тяги.

Замена наконечника рулевой тяги Ниссан Х-Трейл

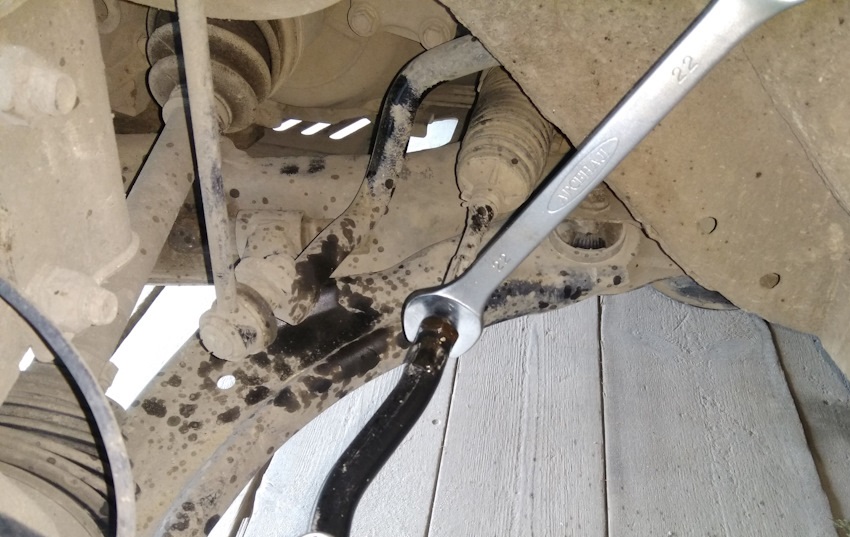

8. Ключом на 19 мм зафиксируйте рулевой наконечник на Ниссан Х-Трейл. Ключом на 22 мм поверните на несколько оборотов контргайку наконечника.

Замена наконечника рулевой тяги Ниссан Х-Трейл

Замена наконечника рулевой тяги Ниссан Х-Трейл

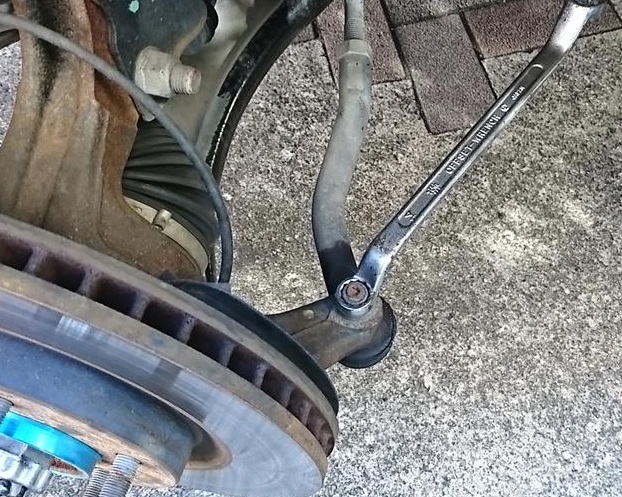

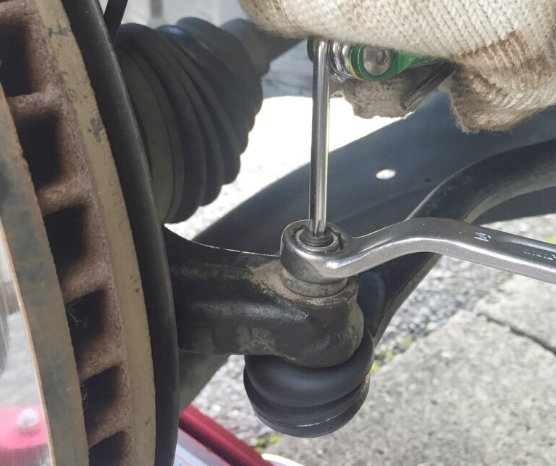

9. С помощью накидного ключа на 14 мм выворачивайте гайку крепления пальца до тех пор, пока она не начнет свободно вращаться от руки.

Замена наконечника рулевой тяги Ниссан Х-Трейл

Полезный совет:

При необходимости, придерживайте палец ключом Torx T27.

Замена наконечника рулевой тяги Ниссан Х-Трейл

10. Снимите гайку.

Замена наконечника рулевой тяги Ниссан Х-Трейл

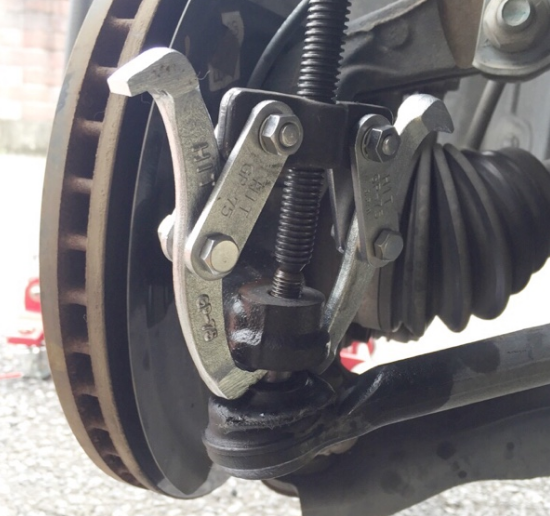

11. Установите специальный съемник шаровых шарниров.

Замена наконечника рулевой тяги Ниссан Х-Трейл

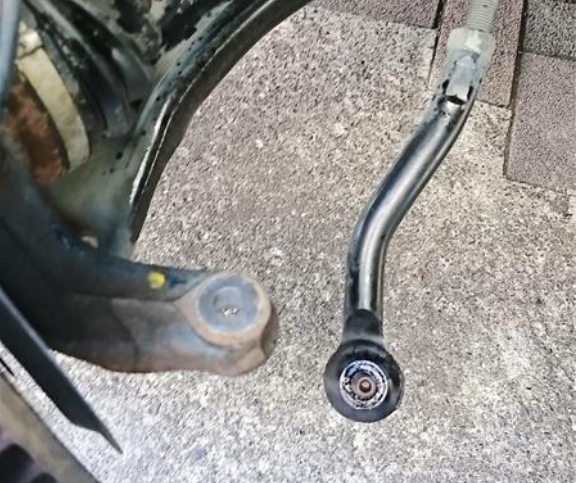

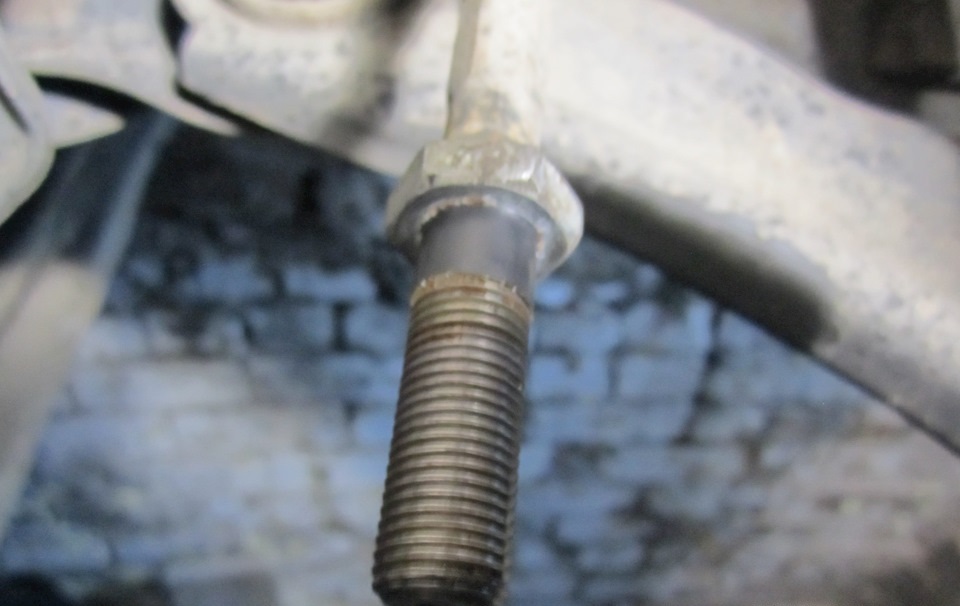

12. Выпрессуйте палец шарнира из рычага поворотного кулака.

Замена наконечника рулевой тяги Ниссан Х-Трейл

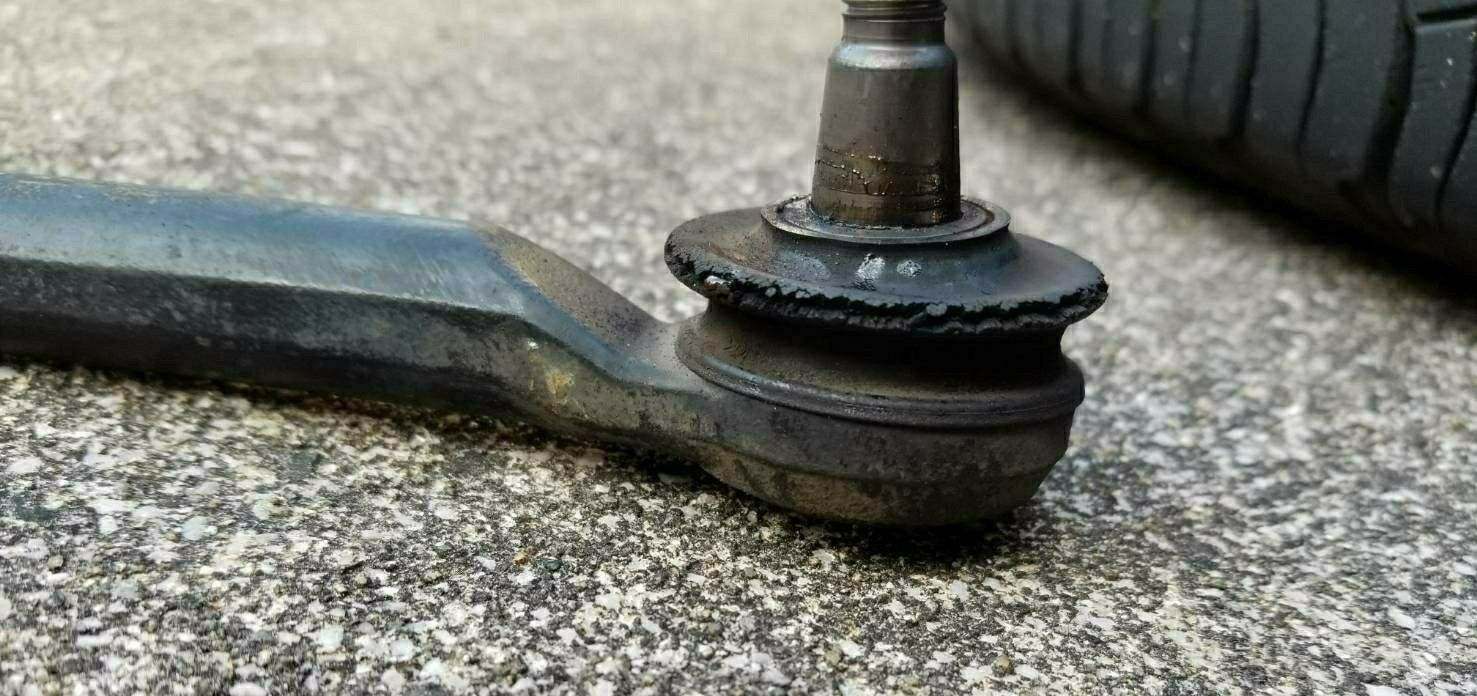

13. Придерживая рулевую тягу ключом на 13 мм, ключом на 19 мм отверните и снимите наконечник рулевой тяги.

Замена наконечника рулевой тяги Ниссан Х-Трейл

Замена наконечника рулевой тяги Ниссан Х-Трейл

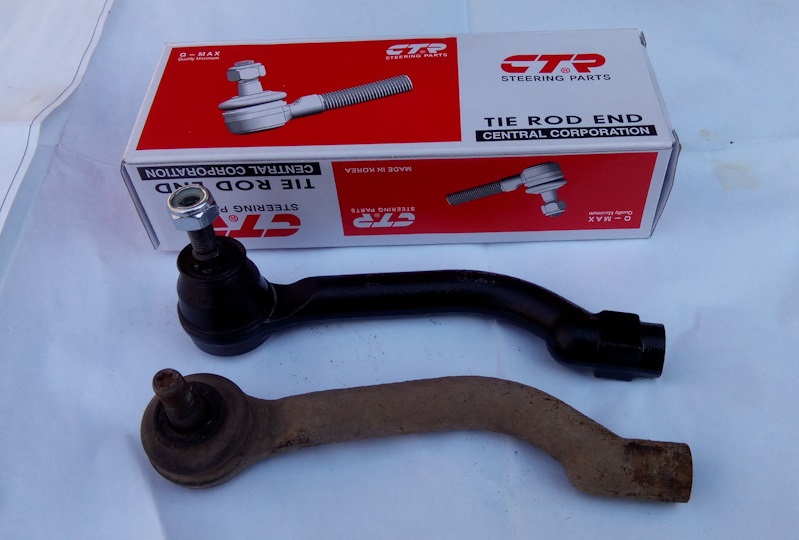

14. Замените наконечник рулевой тяги Ниссан Х-Трейл на новый.

Замена наконечника рулевой тяги Ниссан Х-Трейл

15. Замените гайку пальца рычага поворотного кулака на новую.

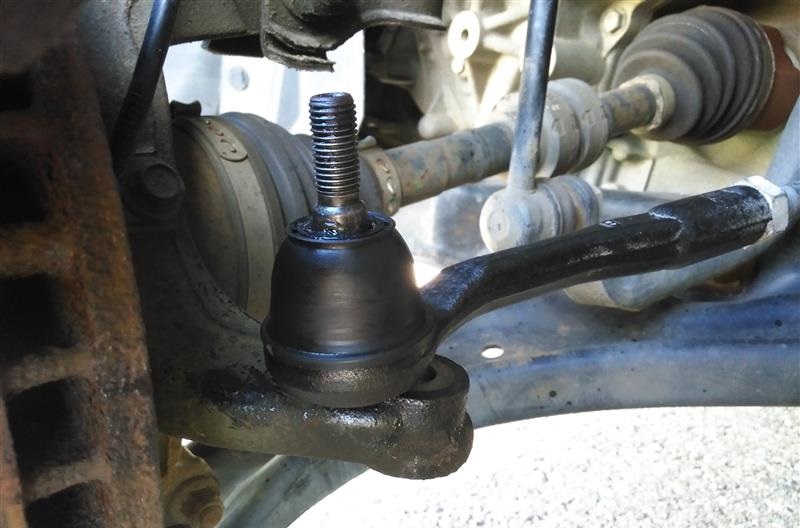

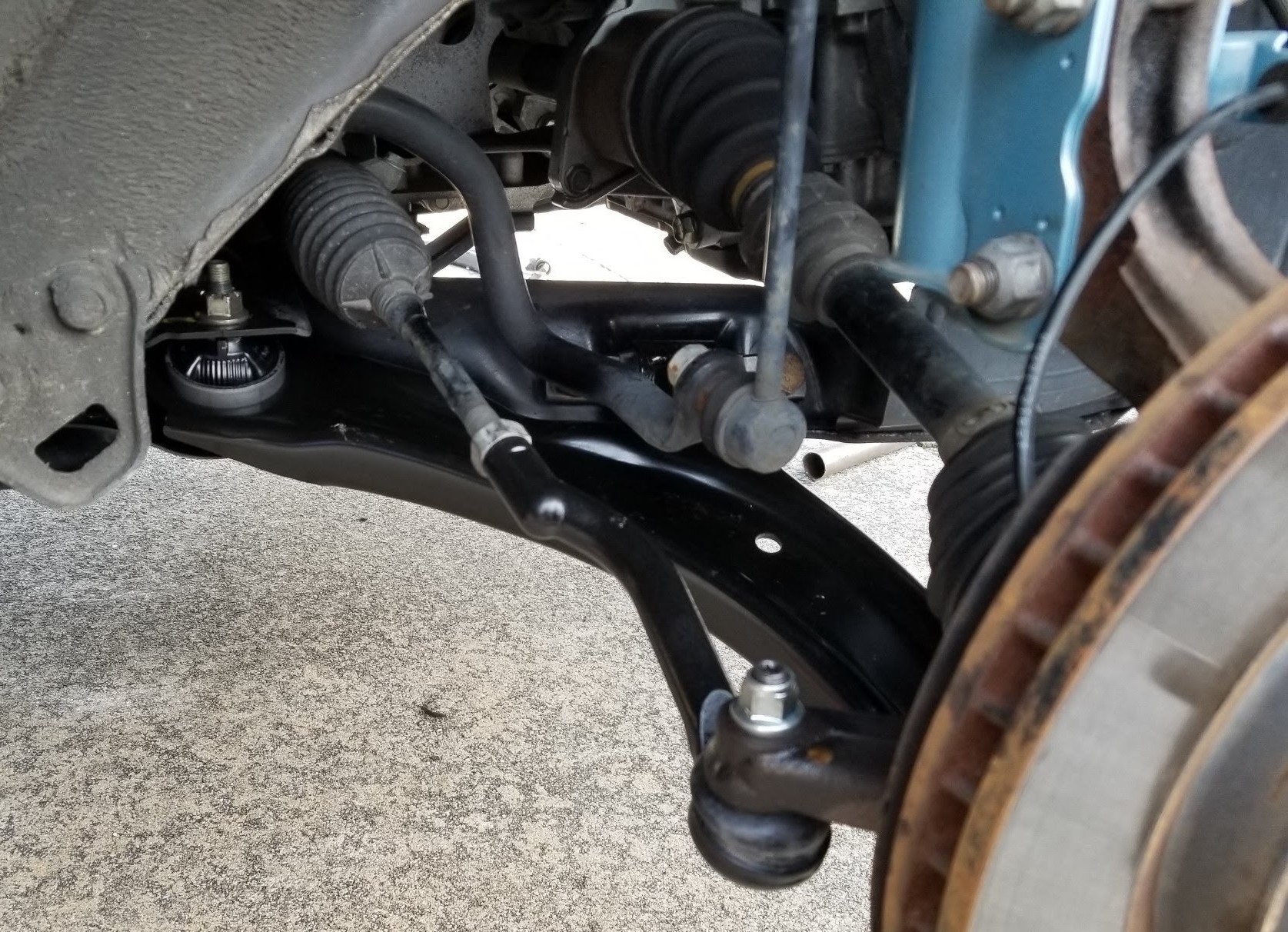

16. Наверните новый наконечник на рулевую тягу Ниссан Х-Трейл.

Замена наконечника рулевой тяги Ниссан Х-Трейл

17. Соберите детали рулевой тяги так, чтобы расстояние от центра шарнира до начала шестигранного участка рулевой тяги получилось таким же, как и со старым снятым наконечником тяги.

Замена наконечника рулевой тяги Ниссан Х-Трейл

18. Проверьте и при необходимости отрегулируйте углы установки колес на станции технического обслуживания.
