Замена прокладки впускного коллектора Ниссан Х-Трейл Т31

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Плоскогубцы 1 шт.
Пассатижи 1 шт.
Динамометрический ключ 1 шт.
Торцевая головка 8 мм 1 шт.
Ключ трещоточный 1 шт.
Отвертка плоская средняя 1 шт.
Торцевая головка 10 мм 1 шт.
Детали и расходники:
Ветошь 1 шт.
Тканевые перчатки 1 шт.
Прокладка впускного коллектора Nissan 14035JG30A или 14035-ED800 1 шт.

Примечание:

Резиновая прокладка установлена в канавки фланца впускного коллектора Ниссан Х-Трейл. О нарушении герметичности прокладки коллектора свидетельствует неровная работа двигателя (начинает "троить"). В таком случае необходимо произвести замену прокладки.

Прокладку обязательно нужно заменять при каждом снятии впускного коллектора.

Снятие впускного коллектора Ниссан Х-Трейл (двигатель MR20DE)

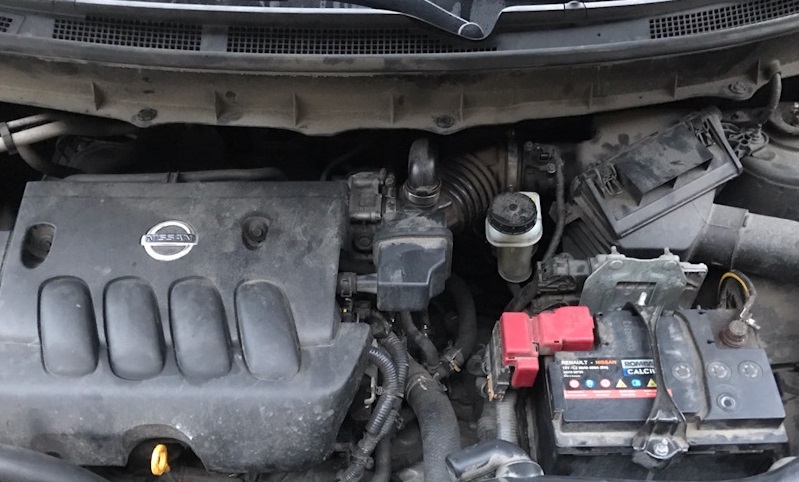

1. Установите автомобиль на ровную поверхность и поднимите крышку капота.

Замена прокладки впускного коллектора Ниссан Х-Трейл Т31

2. Торцевой головкой на 10 мм отсоедините провод от «минусовой» клеммы АКБ.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

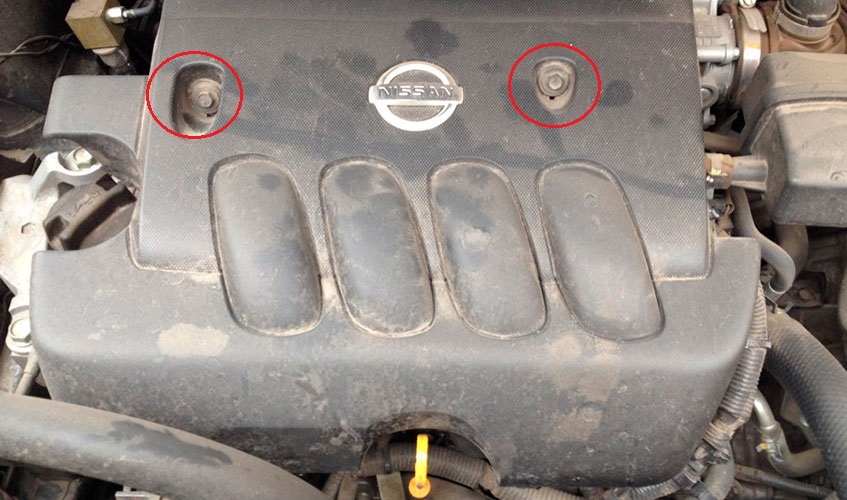

3. Торцевой головкой на 10 мм выверните 2 болта крепления декоративной накладки двигателя.

Замена прокладки впускного коллектора Ниссан Х-Трейл Т31

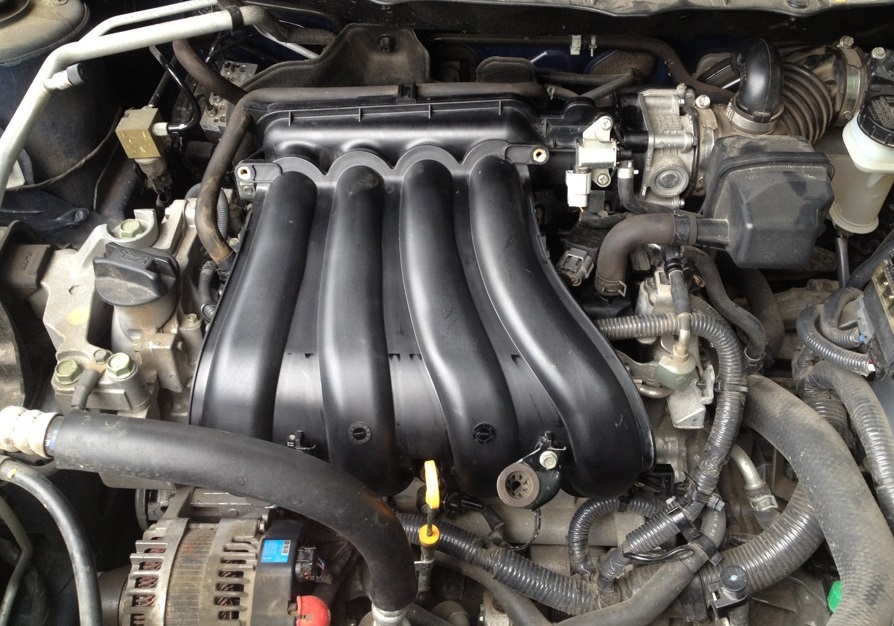

4. Выведите спереди из держателей и снимите накладку.

Замена прокладки впускного коллектора Ниссан Х-Трейл Т31

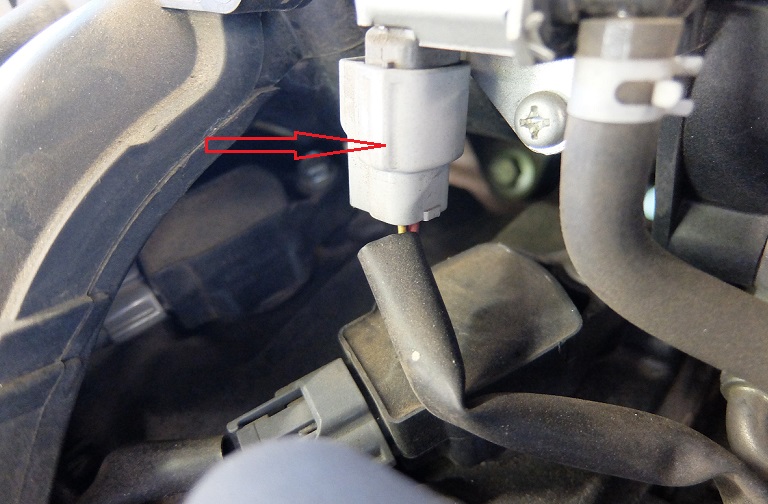

5. Нажмите на фиксатор и отсоедините от клапана адсорбера колодку проводов.

Замена прокладки впускного коллектора Ниссан Х-Трейл Т31

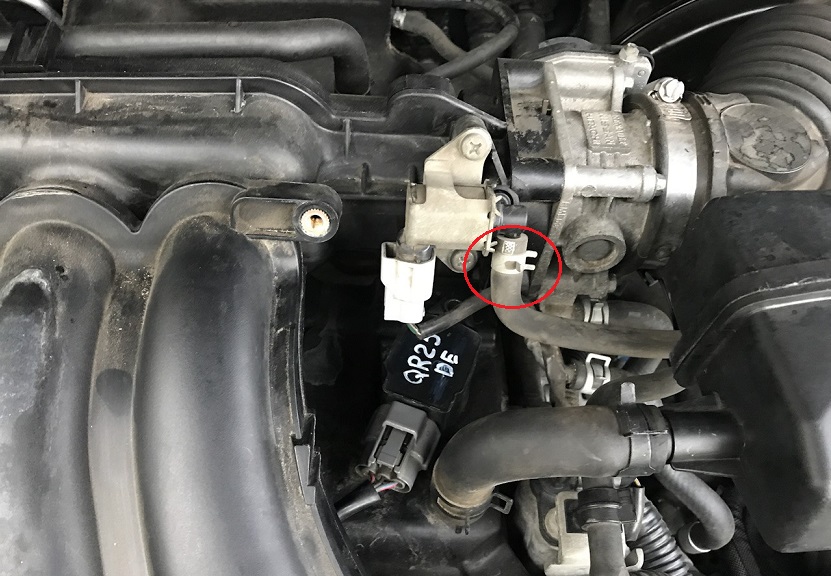

6. Сожмите пассатижами крепежный хомут и сдвиньте его по шлангу.

Замена прокладки впускного коллектора Ниссан Х-Трейл Т31

7. Отсоедините шланг от клапана.

Замена клапана продувки адсорбера Ниссан Х-Трейл

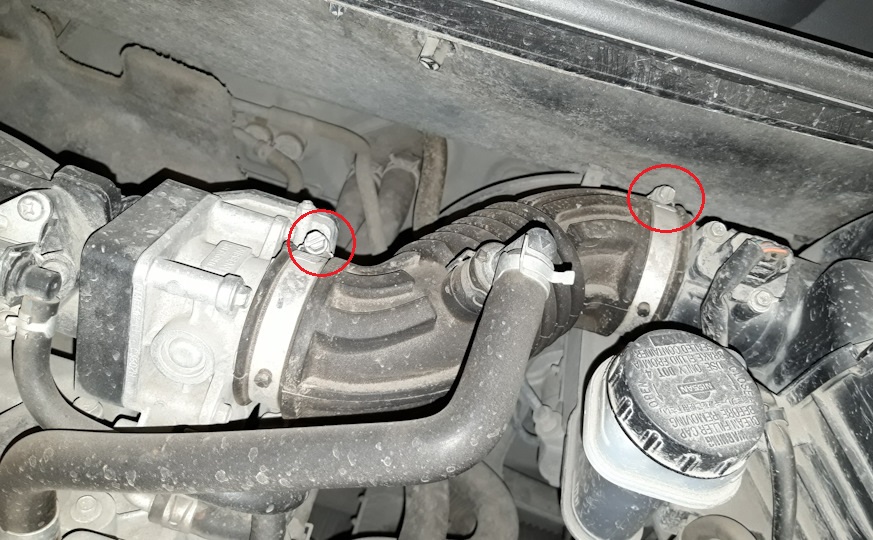

8. Торцевой головкой на 8 мм открутите 2 болта крепления воздухоподводящего рукава.

Замена прокладки впускного коллектора Ниссан Х-Трейл Т31

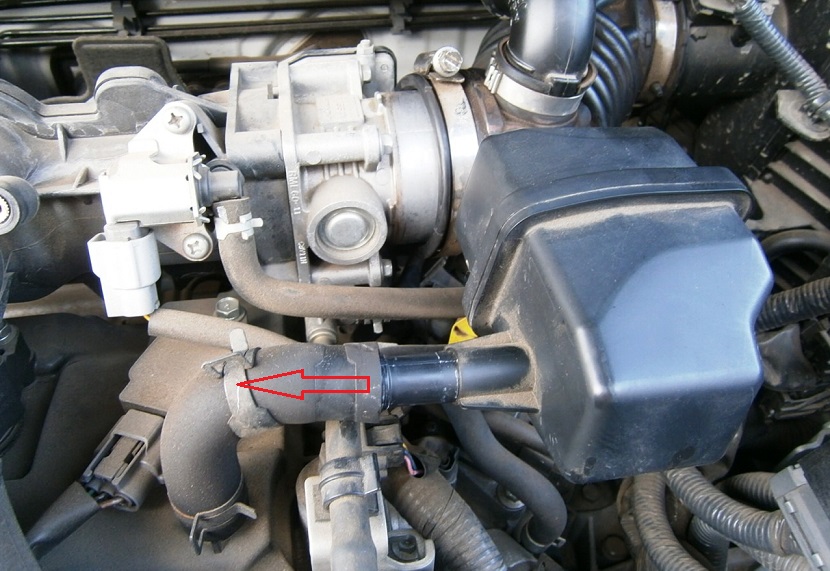

9. Сдвиньте пассатижами хомут крепления шланга.

Замена прокладки впускного коллектора Ниссан Х-Трейл Т31

10. Снимите шланг вентиляции картера со штуцера воздухоподводящего рукава.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

11. Снимите воздухоподводящий рукав и уберите его в сторону.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

12. Торцевой головкой на 8 мм выверните 4 болта крепления дроссельного узла к коллектору.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

13. Снимите дроссель.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

14. Ослабьте хомут шланга вакуумного усилителя тормозов. Сдвиньте хомут по шлангу, и отсоедините шланг от впускного коллектора Ниссан Х-Трейл.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

15. Таким самым способом отсоедините шланг системы вентиляции картера от штуцера на головке блока цилиндров.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

16. Торцевой головкой на 10 мм с удлинителем выверните 5 передних болтов крепления фланца впускного коллектора к головке блока цилиндров.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

17. Торцевой головкой на 10 мм выверните болт заднего крепления ресивера впускного коллектора Ниссан Х-Трейл.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

18. Выверните болт заднего крепления впускного коллектора к головке блока цилиндров, расположенного под дроссельным узлом.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

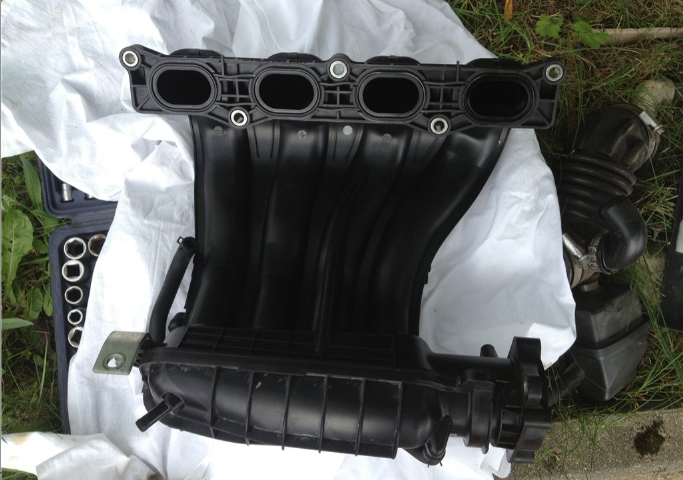

19. Снимите впускной коллектор.

Замена прокладки впускного коллектора Ниссан Х-Трейл Т31

Замена прокладки впускного коллектора Ниссан Х-Трейл

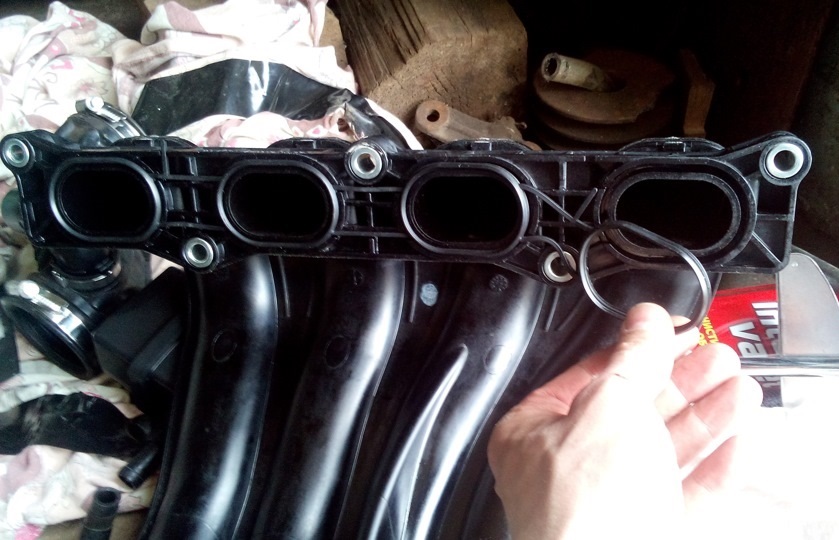

1. Извлеките прокладку впускного коллектора из паза фланца.

Замена прокладки впускного коллектора Ниссан Х-Трейл Т31

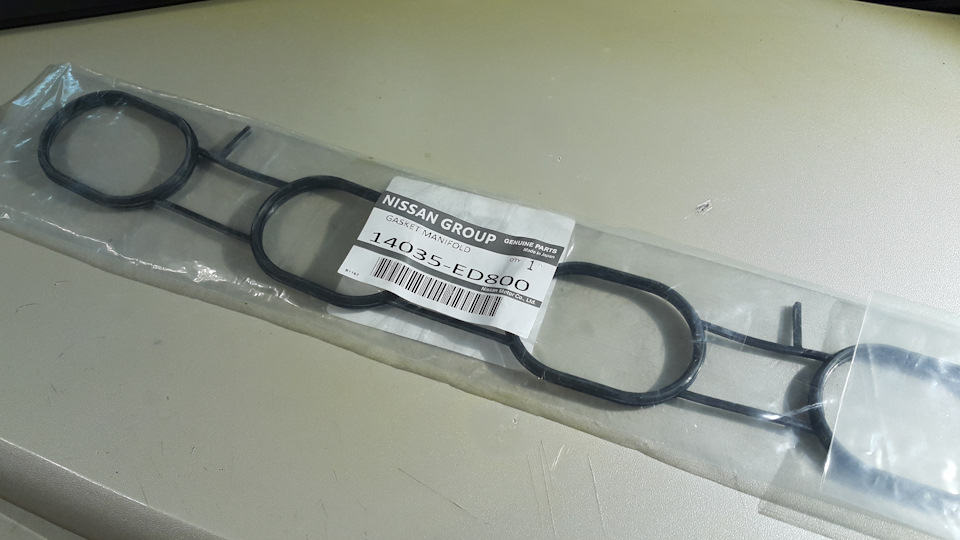

2. Замените прокладку коллектора Ниссан Х-Трейл на новую.

Замена прокладки впускного коллектора Ниссан Х-Трейл Т31

3. Установите новую резиновую прокладку на впускной коллектор.

Замена прокладки впускного коллектора Ниссан Х-Трейл Т31

4. Установите впускной коллектор с новой прокладкой на Ниссан Х-Трейл в порядке, обратном снятию. Болты крепления затягивайте в последовательности от центра в стороны. Момент затяжки — 27 Н•м.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

5. Установите все снятые детали в порядке, обратном снятию. Болты крепления ресивера затяните моментом 19 Н•м.

Замена прокладки впускного коллектора Ниссан Х-Трейл Т31
