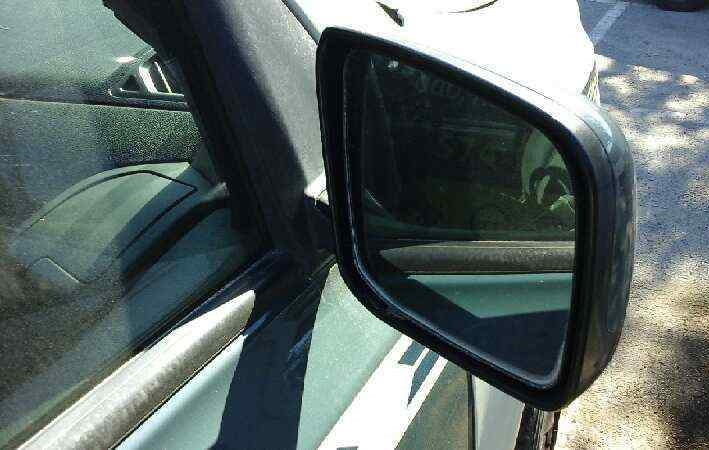

Снятие бокового зеркала заднего вида Ниссан Х-Трейл

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Гаечный ключ рожковый 10 мм 1 шт.
Отвертка плоская средняя 1 шт.
Отвертка крестовая средняя 1 шт.
Детали и расходники:
Держатели обшивки 1 шт.
Ветошь 1 шт.
Тканевые перчатки 1 шт.

Примечание:

Перед тем, как снять боковое зеркало на Ниссан Х-Трейл, сначала нужно снять обшивку передней двери.

Снятие обшивки передней двери Ниссан Х-Трейл

1. Установите автомобиль на ровную поверхность, и отключите зажигание.

Снятие зеркального элемента наружного зеркала Ниссан Х-Трейл

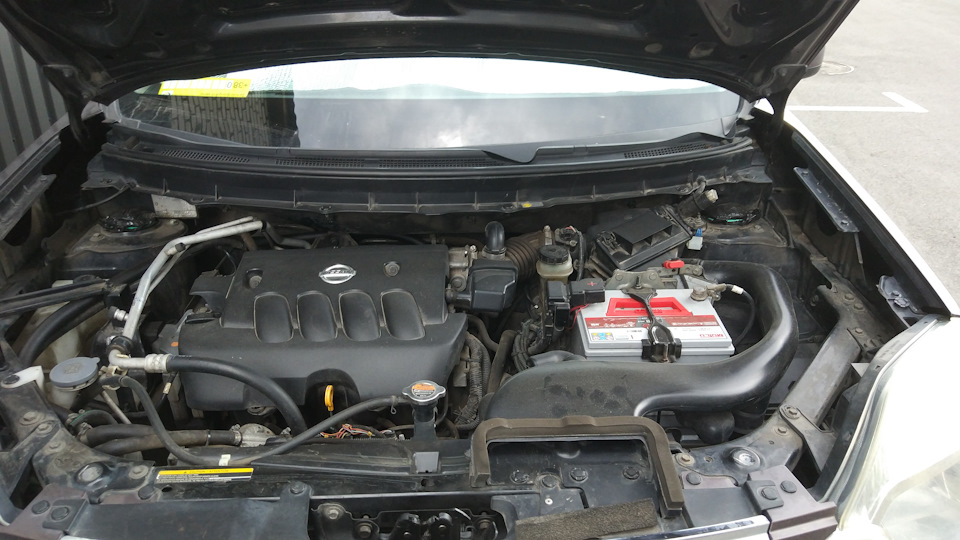

2. Поднимите крышку капота и зафиксируйте ее упором.

Снятие бокового зеркала заднего вида Ниссан Х-Трейл

3. Ключом или торцевой головкой на 10 мм отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

Снятие обшивки передней двери Ниссан Х-Трейл

4. Откройте переднюю дверь.

Замена блока управления стеклоподъемниками Ниссан Х-Трейл

5. Подденьте аккуратно отверткой или лопаткой блок управления стеклоподъемниками и зеркалами (оберните плоскую отвертку ветошью).

Замена блока управления стеклоподъемниками Ниссан Х-Трейл

6. Выведите из 7 фиксаторов и вытяните блок из обшивки двери.

Замена блока управления стеклоподъемниками Ниссан Х-Трейл

7. Отожмите фиксаторы и отсоедините от блока 3 колодки.

Замена блока управления стеклоподъемниками Ниссан Х-Трейл

8. Плоской отверткой аккуратно подденьте за специальный паз декоративную накладку обшивки двери.

Снятие обшивки передней двери Ниссан Х-Трейл

9. Выведите из 9 держателей и снимите накладку.

Снятие обшивки передней двери Ниссан Х-Трейл

10. Крестовой отверткой выверните 2 винта крепления обшивки.

Снятие обшивки передней двери Ниссан Х-Трейл

11. Извлеките заглушку.

Снятие обшивки передней двери Ниссан Х-Трейл

12. Торцевым ключом на 10 мм отверните винт крепления обшивки на внутренней ручке двери.

Снятие обшивки передней двери Ниссан Х-Трейл

13. Потяните обшивку за нижний край на себя, и выведите ее из 9 держателей (при необходимости, подденьте обшивку плоской отверткой, подложив под нее ветошь).

Снятие обшивки передней двери Ниссан Х-Трейл

14. Отведите обшивку в сторону.

Замена динамика в двери Ниссан Х-Трейл

15. Если на обшивке передней двери установлен плафон освещения, отсоедините от плафона колодку.

Замена динамика в двери Ниссан Х-Трейл

16. С внутренней стороны обшивки извлеките оболочку троса клавиши блокировки из корпуса и отсоедините его наконечник.

Замена внутренней ручки открывания двери Ниссан Х-Трейл

17. Также отсоедините и второй трос привода.

Замена внутренней ручки открывания двери Ниссан Х-Трейл

18. Снимите обшивку передней двери.

Снятие обшивки передней двери Ниссан Х-Трейл

Снятие бокового зеркала заднего вида Ниссан Х-Трейл

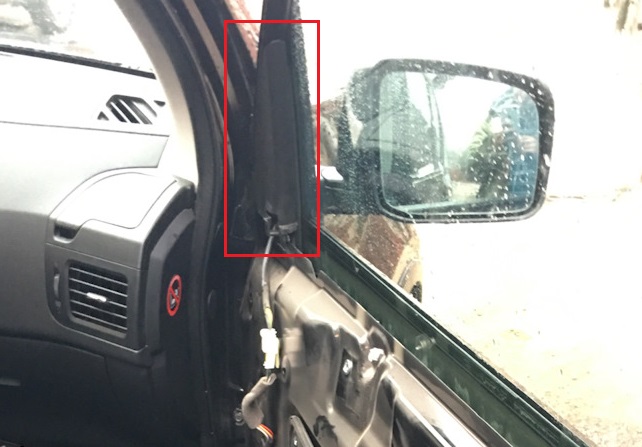

1. Потяните на себя и снимите внутреннюю декоративную накладку.

Снятие бокового зеркала заднего вида Ниссан Х-Трейл

Снятие бокового зеркала заднего вида Ниссан Х-Трейл

2. Нажмите на фиксатор и отсоедините от наружного зеркала Ниссан Х-Трейл колодку проводов.

Снятие бокового зеркала заднего вида Ниссан Х-Трейл

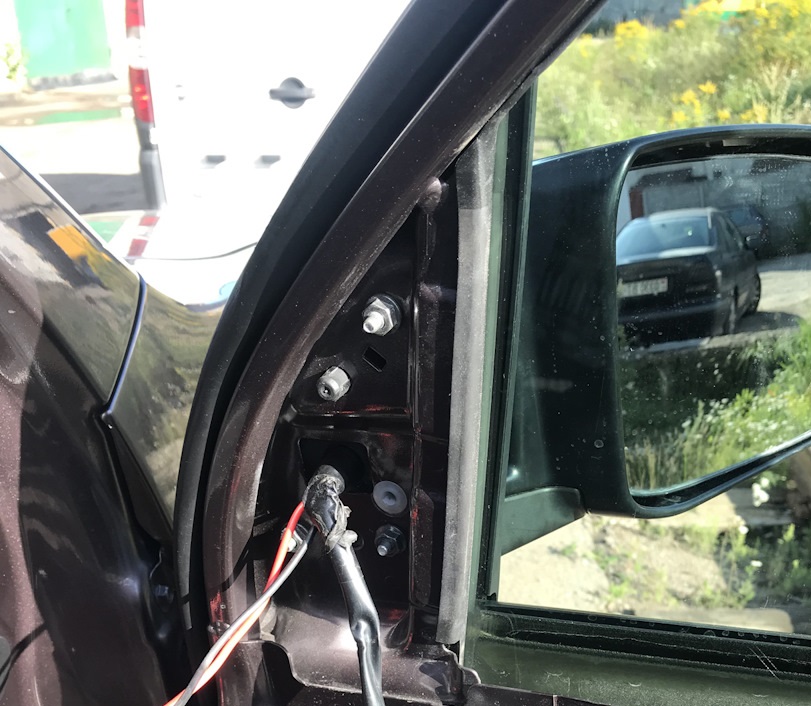

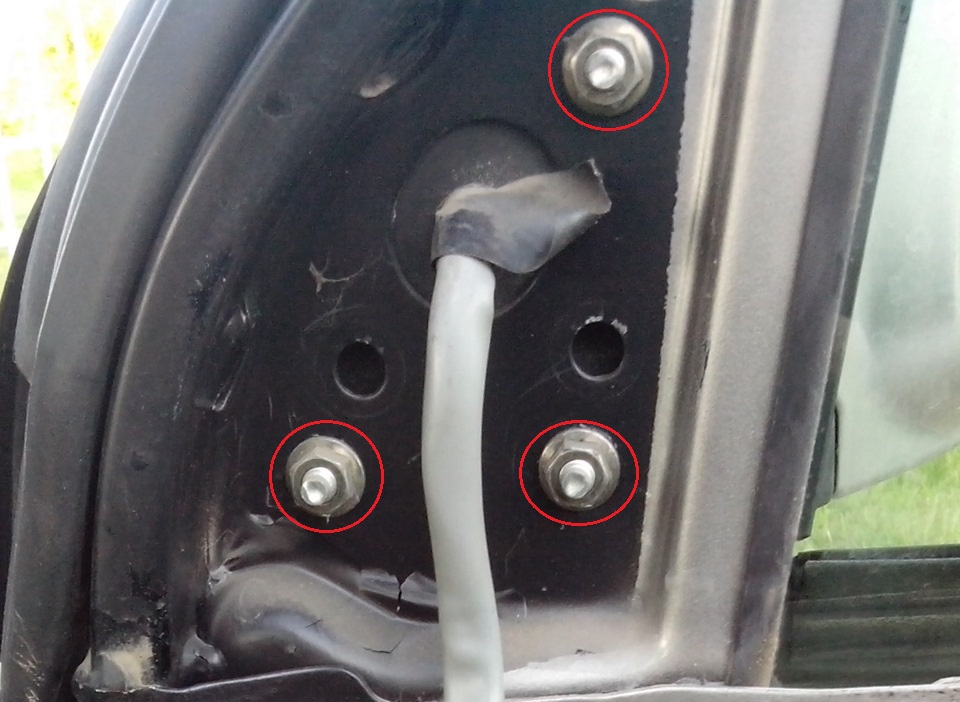

3. Придерживая рукой зеркало с наружной стороны, головкой на 10 мм выверните 3 гайки его крепления к панели двери.

Снятие бокового зеркала заднего вида Ниссан Х-Трейл

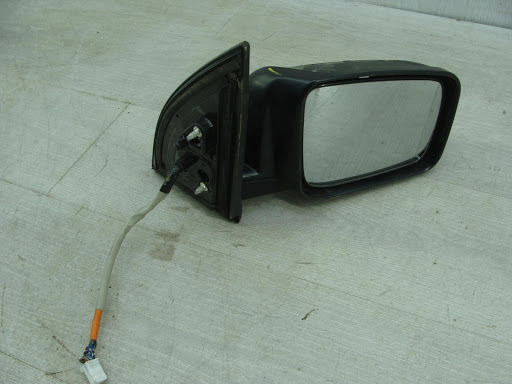

4. Снимите боковое зеркало Ниссан Х-Трейл с двери. Если нужно, замените его на новое.

Снятие бокового зеркала заднего вида Ниссан Х-Трейл

5. Установите зеркало в порядке, обратном снятию.

Снятие бокового зеркала заднего вида Ниссан Х-Трейл

6. Установите обратно обшивку передней двери.

Источник: carpedia.club
