Замена рулевой тяги Ниссан Х-Трейл

Инструменты:
Баллонный ключ
1 шт.
Ключ с наконечником Torx (звездочка) Т27
1 шт.
Пассатижи
1 шт.
Вороток под торцевую насадку
1 шт.
Гаечный ключ рожковый 19 мм
1 шт.
Торцевая головка 21 мм
1 шт.
Гаечный ключ накидной прямой 14 мм
1 шт.
Гаечный ключ рожковый 13 мм
1 шт.
Съемник шаровых шарниров
1 шт.
Домкрат
1 шт.
Динамометрический ключ
1 шт.
Гаечный ключ рожковый 22 мм
1 шт.
Бокорезы
1 шт.
Гаечный ключ рожковый 32 мм
1 шт.
Опорные стойки
1 шт.
Детали и расходники:
Противооткатные упоры
1 шт.
Аэрозольная смазка типа WD-40
1 шт.
Тканевые перчатки
1 шт.
Карандаш
1 шт.
Смазка рулевых шарниров
1 шт.
Бумага
1 шт.

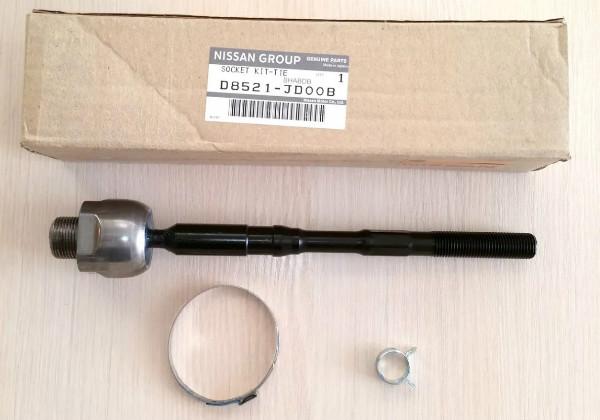

Тяга рулевая Nissan D8521-JD00B
1 шт.
Рулетка
1 шт.
Крепежные хомуты пыльника рулевой тяги
1 шт.
Гайка пальца шарового шарнира
1 шт.

Примечание:

Перед тем, как поменять рулевую тягу на Ниссан Х-Трейл, сначала нужно будет снять наконечник рулевой тяги.

Правая и левая рулевые тяги заменяются одинаково.

Работу удобнее всего проводить на подъемнике. Но если такой возможности нет, работу можно выполнить и на установленном на опоры автомобиле.

Снятие наконечника рулевой тяги Ниссан Х-Трейл

1. Установите автомобиль на подъемник.

Замена пыльника рулевой тяги на Ниссан Х-Трейл

2. Если такой возможности нетзатормозите задние колеса стояночным тормозом и установите под них противооткатные упоры.

Замена колеса на Ниссан Х-Трейл

3. Баллонным ключом или торцевой головкой на 21 мм ослабьте затяжку всех гаек крепления колеса приблизительно на пол-оборота.

Замена колеса на Ниссан Х-Трейл

4. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемой рулевой тяги Ниссан Х-Трейл.

Замена колеса на Ниссан Х-Трейл

5. Окончательно отверните гайки крепления, и снимите колесо.

Замена наконечника рулевой тяги Ниссан Х-Трейл

6. Металлической щеткой очистите от ржавчины и грязи резьбовые соединения наконечника и тяги. Обработайте их также проникающей смазкой типа WD-40.

Замена наконечника рулевой тяги Ниссан Х-Трейл

7. Измерьте рулеткой и запишите расстояние от центра шарового шарнира до начала шестигранного участка рулевой тяги Ниссан Х-Трейл.

Замена наконечника рулевой тяги Ниссан Х-Трейл

8. Зафиксируйте рулевой наконечник ключом на 19 мм. Ключом на 22 мм поверните на несколько оборотов контргайку наконечника.

Замена наконечника рулевой тяги Ниссан Х-Трейл

Замена наконечника рулевой тяги Ниссан Х-Трейл

9. С помощью накидного ключа на 14 мм выворачивайте гайку крепления пальца до тех пор, пока она не начнет свободно вращаться от руки.

Замена наконечника рулевой тяги Ниссан Х-Трейл

Полезный совет:

При необходимости, придерживайте палец ключом Torx T27.

Замена наконечника рулевой тяги Ниссан Х-Трейл

10. Снимите гайку.

Замена наконечника рулевой тяги Ниссан Х-Трейл

11. Установите специальный съемник шаровых шарниров.

Замена пыльника рулевой тяги на Ниссан Х-Трейл

12. Выпрессуйте палец шарнира из рычага поворотного кулака.

Замена наконечника рулевой тяги Ниссан Х-Трейл

13. Придерживая рулевую тягу ключом на 13 мм, ключом на 19 мм отверните и снимите наконечник рулевой тяги.

Замена наконечника рулевой тяги Ниссан Х-Трейл

Замена рулевой тяги Ниссан Х-Трейл

1. Ослабьте пассатижами, сожмите отогнутые ушки и снимите наружный хомут крепления пыльника.

Замена пыльника рулевой тяги на Ниссан Х-Трейл

2. Перекусите бокорезами замок внутреннего хомута пыльника рулевой тяги Ниссан Х-Трейл.

Замена пыльника рулевой тяги на Ниссан Х-Трейл

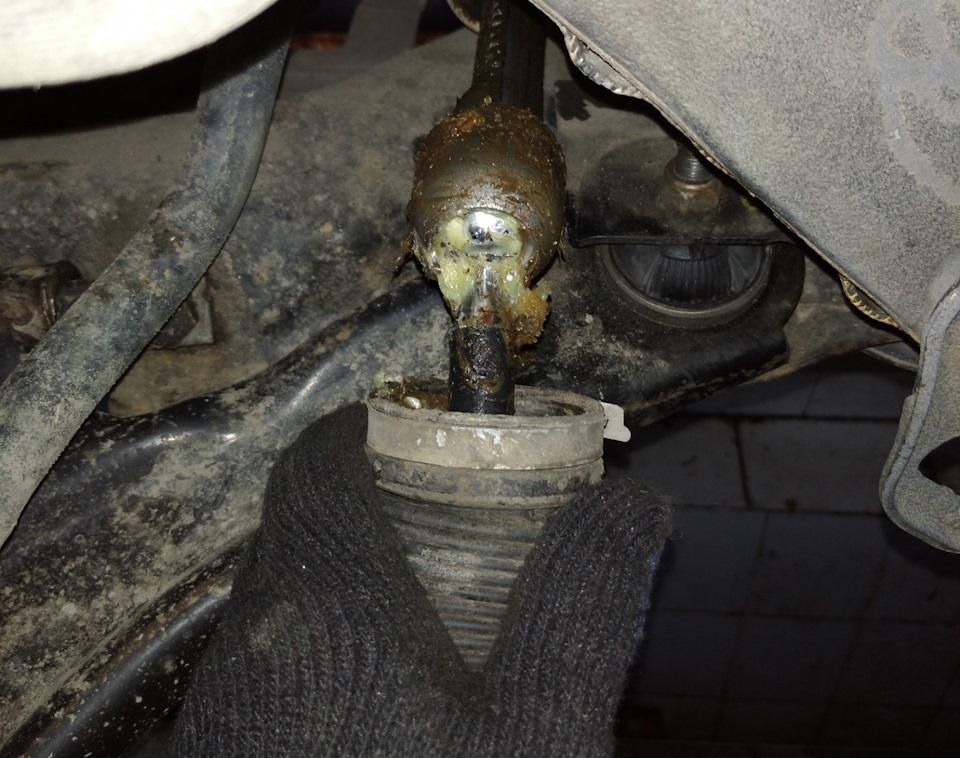

3. Потяните пыльник на себя и снимите его с рулевой тяги.

Замена рулевой тяги Ниссан Х-Трейл

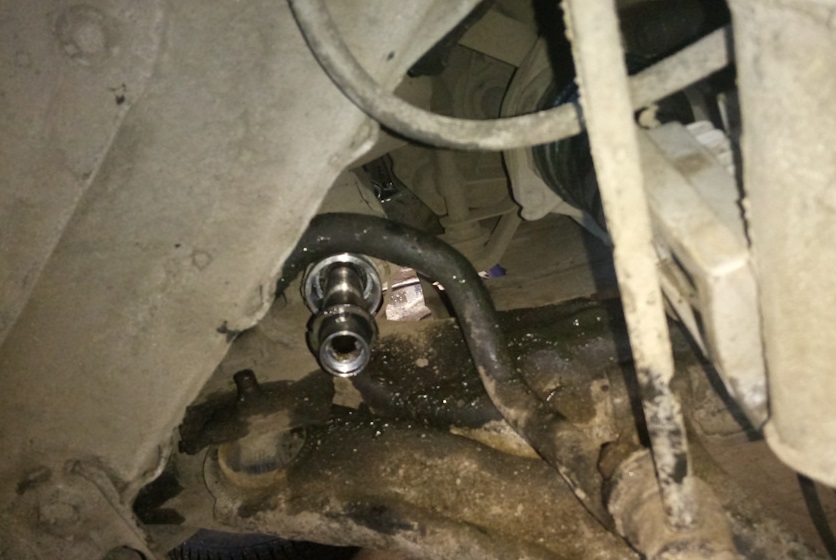

4. Рожковым ключом на 32 мм отверните шарнир рулевой тяги.

Замена рулевой тяги Ниссан Х-Трейл

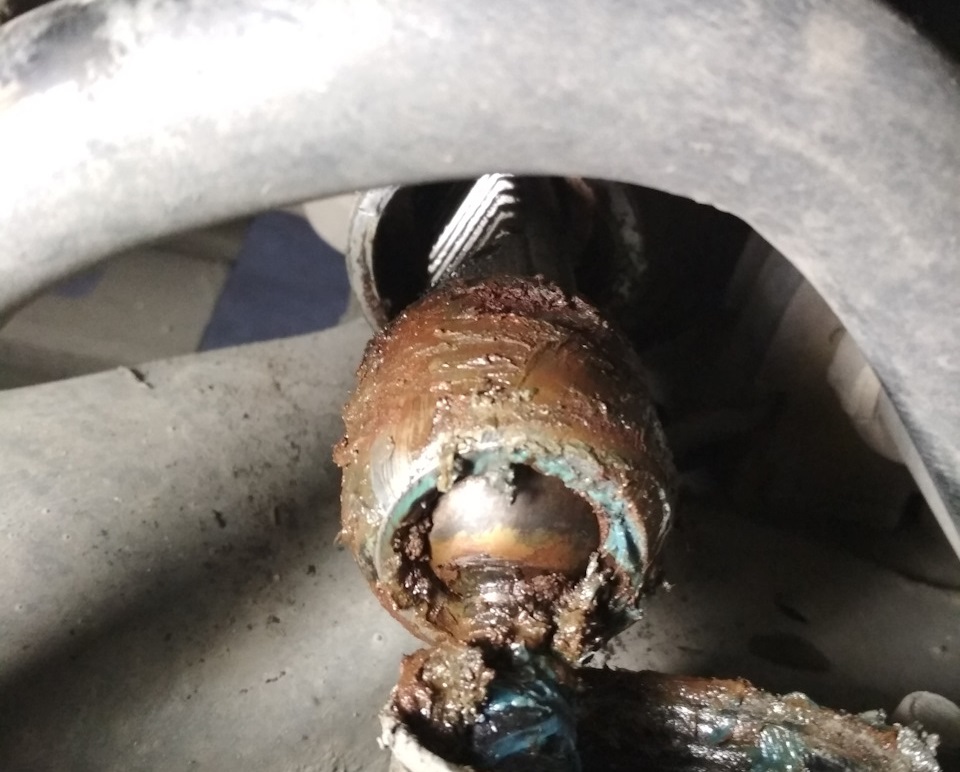

5. Снимите рулевую тягу и осмотрите ее состояние.

6. При необходимости, замените рулевую тягу Ниссан Х-Трейл на новую.

Замена рулевой тяги Ниссан Х-Трейл

Примечание:

Если вы снимали рулевую тягу на Ниссан Х-Трейл не для ее замены, очистите старую тягу от грязи и старой смазки, и закладите свежую.

Замена рулевой тяги Ниссан Х-Трейл

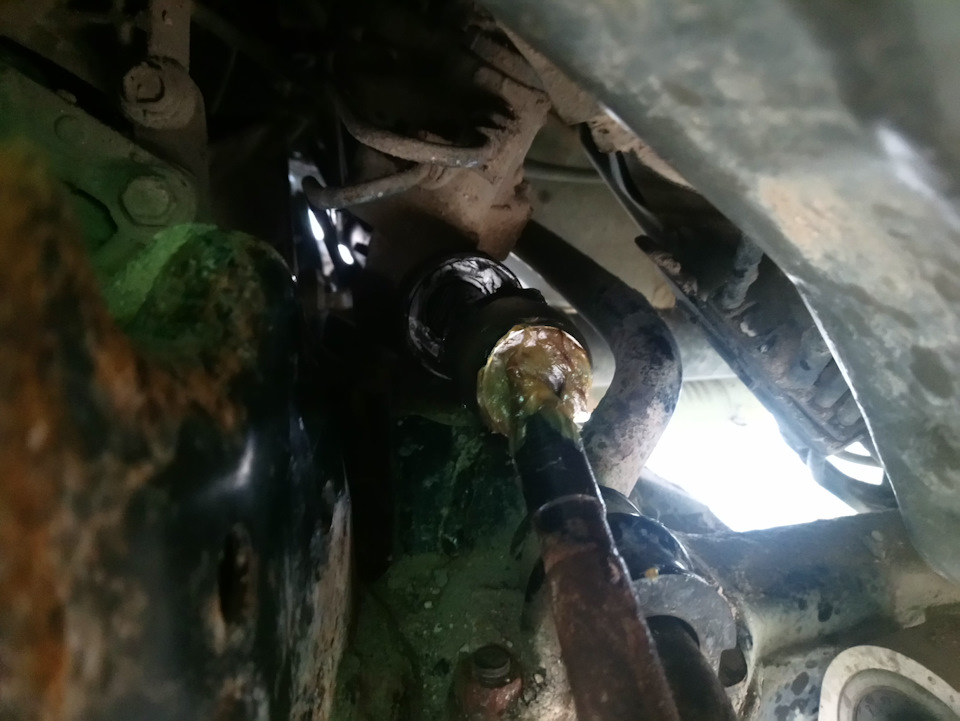

7. Установите новую рулевую тягу на место.

Замена рулевой тяги Ниссан Х-Трейл

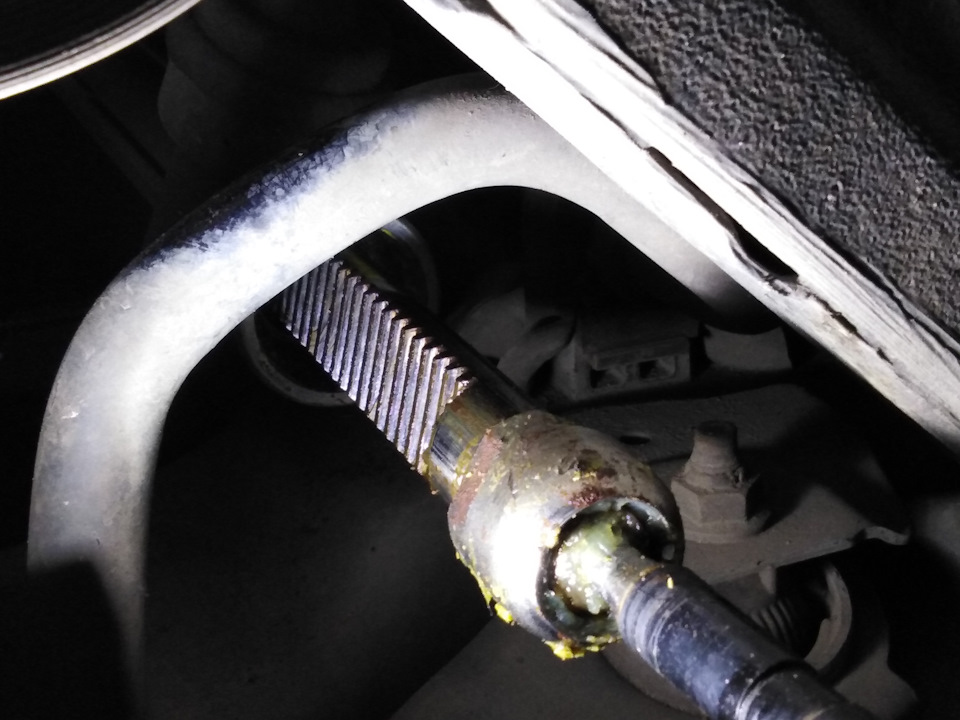

8. Закладите свежую смазку для шарниров рулевых тяг.

Замена рулевой тяги Ниссан Х-Трейл

9. Проверьте состояние пыльника рулевой тяги. Если на нем обнаружены трещины, замените пыльник на новый.

Замена пыльника рулевой тяги на Ниссан Х-Трейл

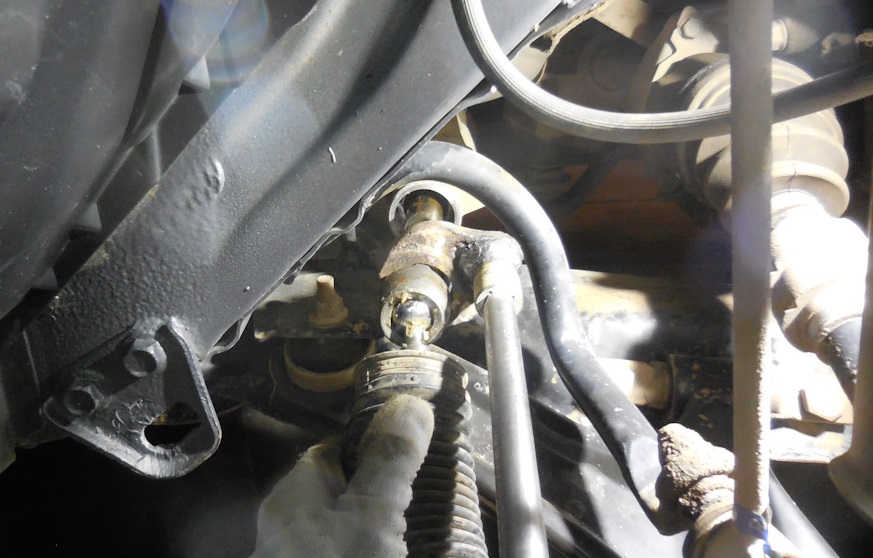

10. Установите пыльник на рулевую тягу и зафиксируйте его новыми крепежными хомутами.

Замена пыльника рулевой тяги на Ниссан Х-Трейл

11. Наверните наконечник на рулевую тягу.

Замена наконечника рулевой тяги Ниссан Х-Трейл

12. Соберите детали рулевой тяги Ниссан Х-Трейл так, чтобы расстояние от центра шарнира до начала шестигранного участка рулевой тяги получилось таким же, как и со старым снятым наконечником тяги.

Замена наконечника рулевой тяги Ниссан Х-Трейл

13. При необходимости, замените рулевую тягу Ниссан Х-Трейл и на другой стороне автомобиля.

14. Проверьте и отрегулируйте углы установки колес на станции технического обслуживания.
