Замена заднего тормозного диска Ниссан Х-Трейл 2007 - 2014

Примечание:

Перед тем, как поменять задние диски на Ниссан Х-Трейл, сначала нужно будет снять заднее колесо и суппорт.

В задних тормозных механизмах установлены невентилируемые тормозные диски.

Когда менять задние тормозные диски на Ниссан Х-Трейл

Согласно плану регламентного технического обслуживания, состояние тормозных дисков на Ниссан Х-Трейл нужно проверять через каждые 2 года или 30 тыс. км пробега. При тяжелых условиях эксплуатации автомобиля, проводите проверку 1 раз/год или через каждые 15 тыс. км.

Тормозной диск нужно поменять при наличии на рабочей поверхности задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшаю­щих эффективность торможения. Также в случае повышенного бокового биения диска, вызывающего вибрации при торможении.

Характеристики заднего тормозного диска Ниссан Х-Трейл Т31

• Номинальная толщина — 16 мм.
• Минимально допустимая толщина тормоз­ного диска — 14 мм.
• Максимально допустимое торцевое биение диска — 0,070 мм.
• Отклонение толщины в 8-ми точках — 0,020 мм.
• Номинальный диаметр тормозного барабана стояночного тормоза — 172 мм.
• Максимально допустимый диаметр тормозного барабана стояночного тормоза — 173 мм.

Если толщина одного из дисков меньше указанного значения, нужно заменять оба диска.

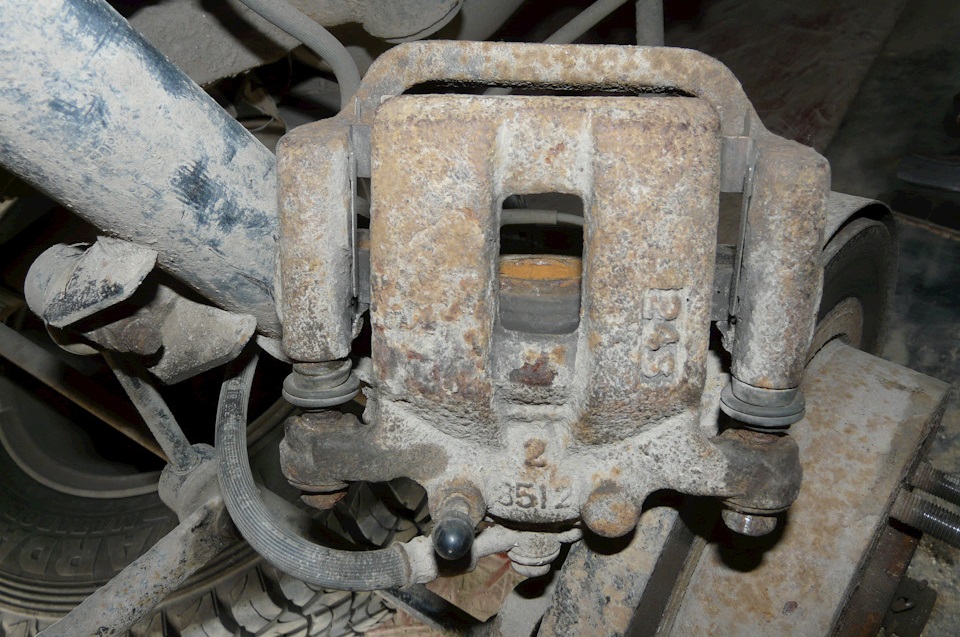

Снятие заднего суппорта Ниссан Х-Трейл

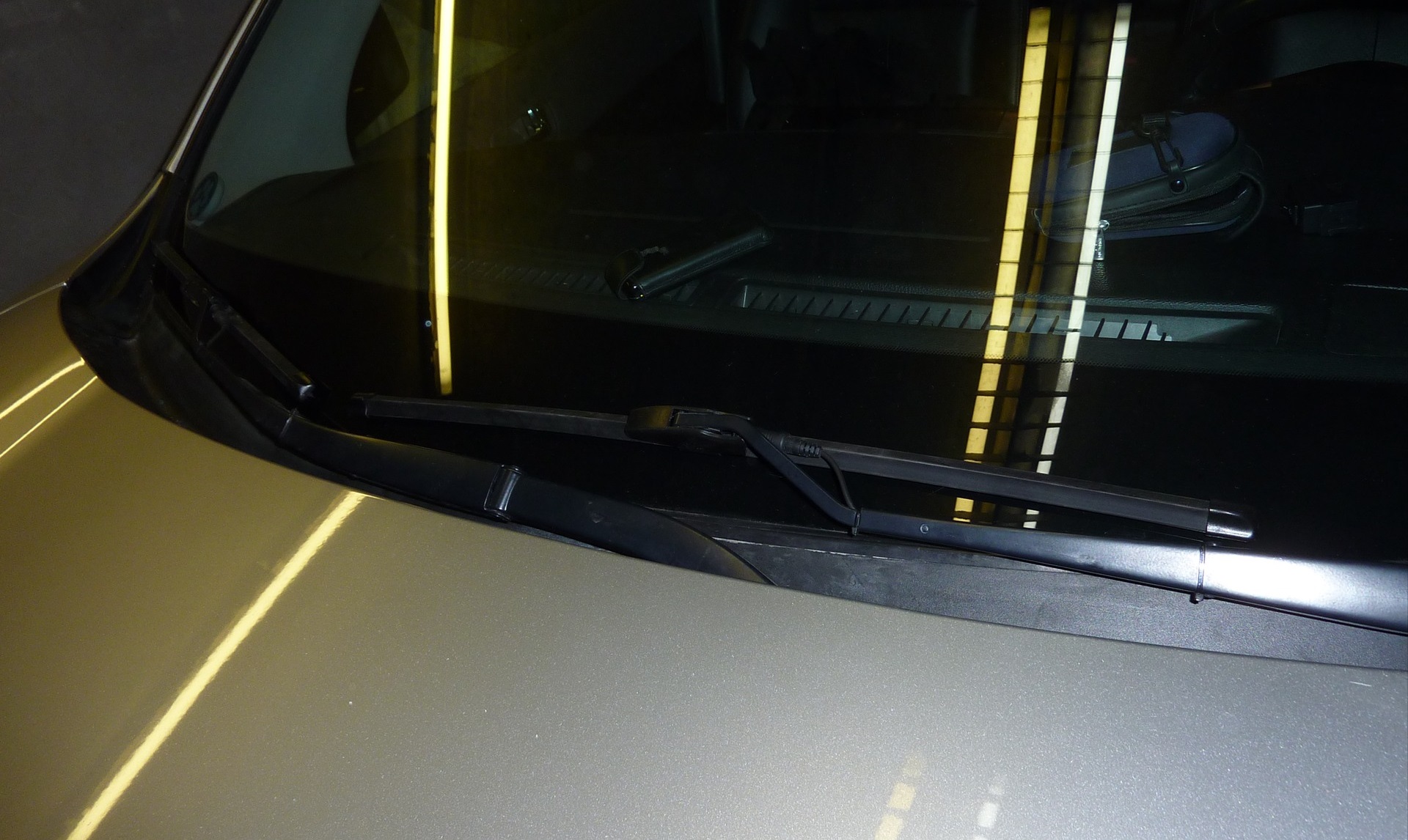

1. Поднимите крышку капота и установите ее на упор.

2. Отверните крышку тормозного бачка и проверьте уровень жидкости, так как при разводе поршней, жидкость может перелиться через край.

3. Если уровень близок к метке «МАХ», отберите грушей или шприцем лишнее.

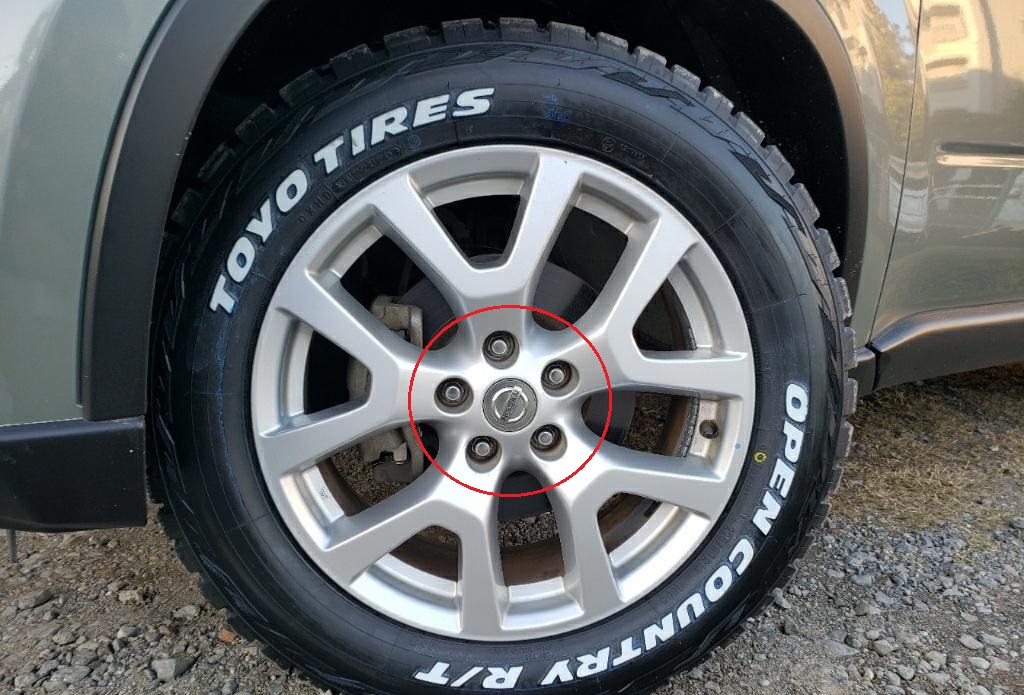

4. Баллонным ключом или торцевой головкой на 21 мм ослабьте затяжку всех гаек крепления заднего колеса приблизительно на пол-оборота.

5. Установите автомобиль на подъемник, яму или эстакаду.

6. При отсутствии подъемника, затормозите колеса стояночным тормозом и установите под них противооткатные упоры.

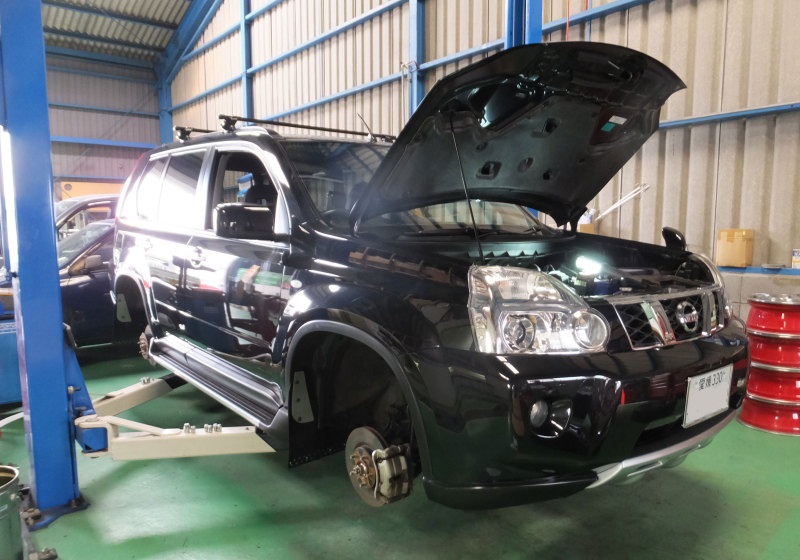

7. Поднимите и установите на опоры заднюю часть автомобиля.

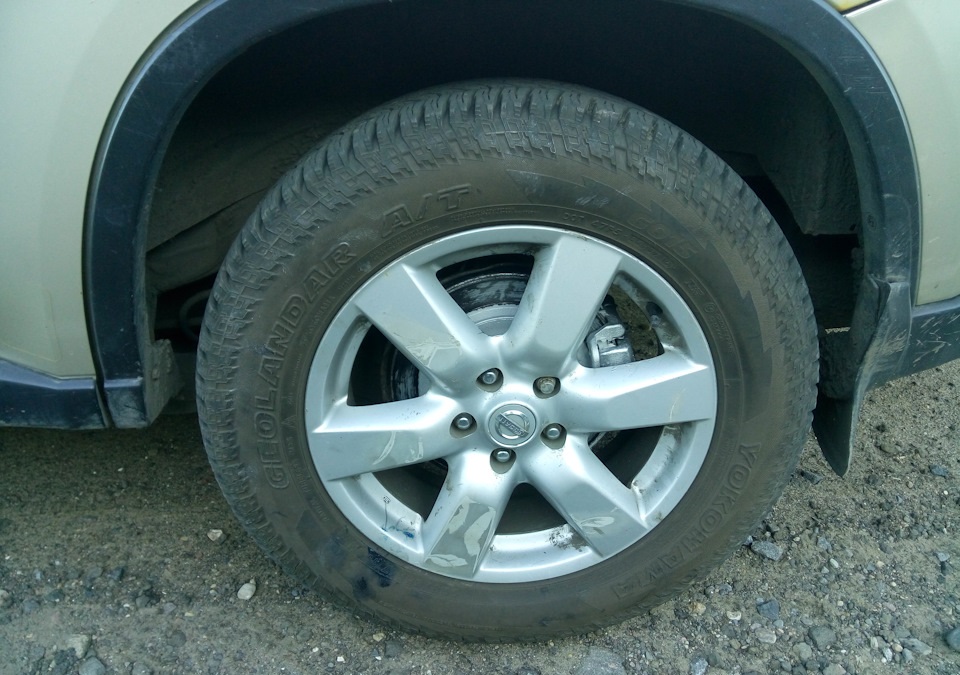

8. Окончательно отверните гайки крепления, и снимите колесо.

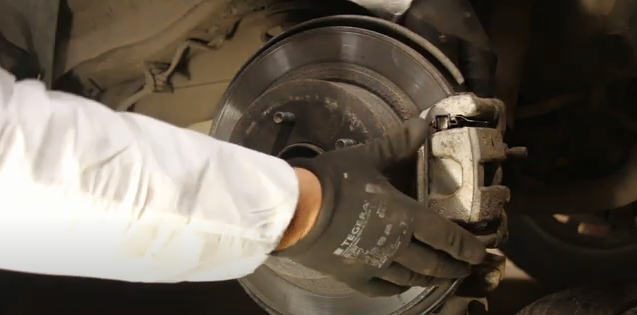

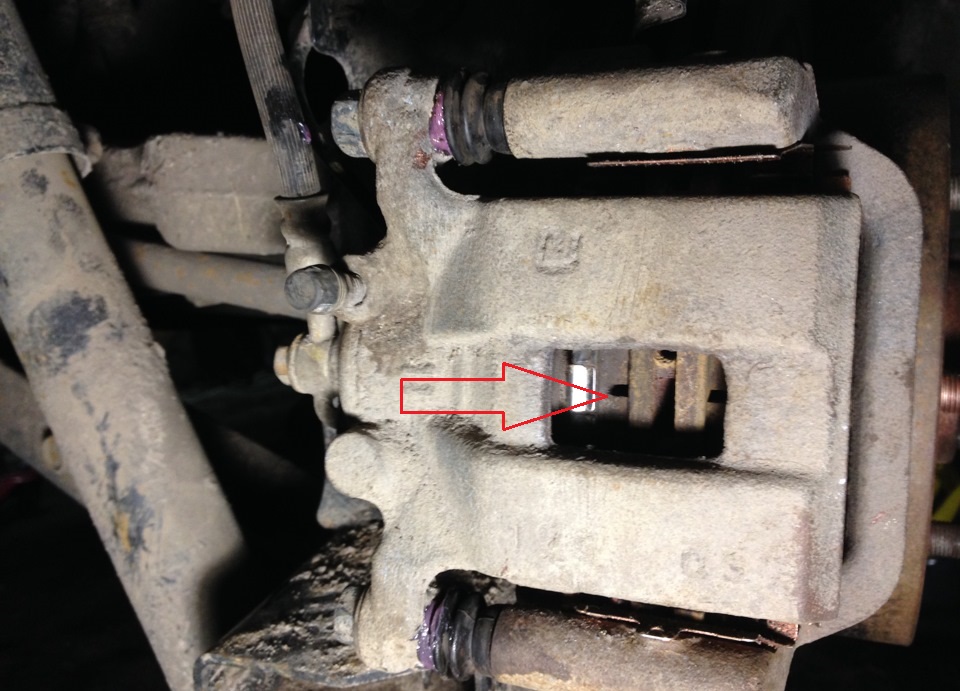

9. Вставьте плоскую отвертку между внутренней тормозной колодкой и поршнем рабочего цилиндра. Утопите поршень в цилиндр.

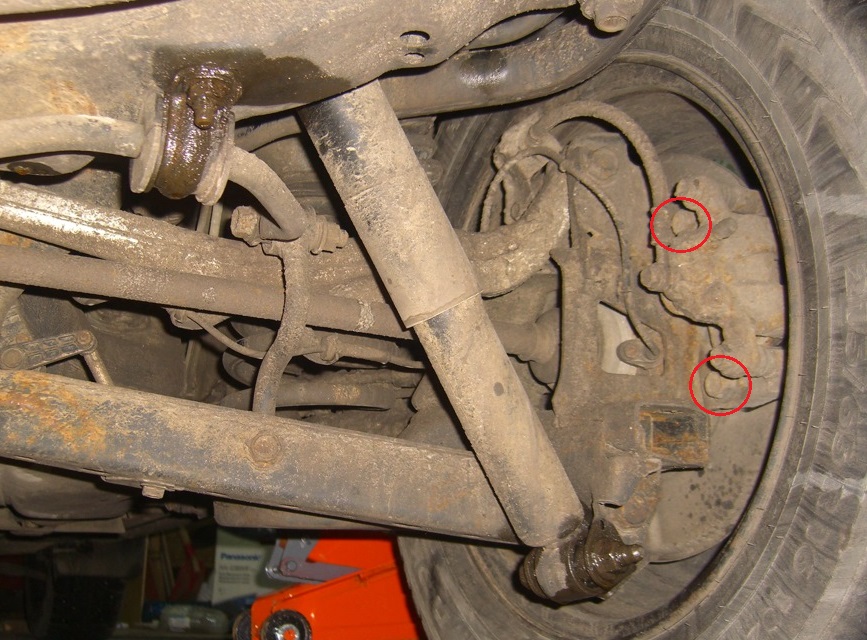

10. Ключом на 17 мм отверните 2 болта крепления направляющей тормозных колодок к поворотному кулаку.

11. Снимите тормозную скобу в сборе с суппортом. Тормозной шланг отсоединять не нужно.

12. Подвесьте суппорт шнуром или положите на верхний рычаг.

Замена заднего тормозного диска Ниссан Х-Трейл

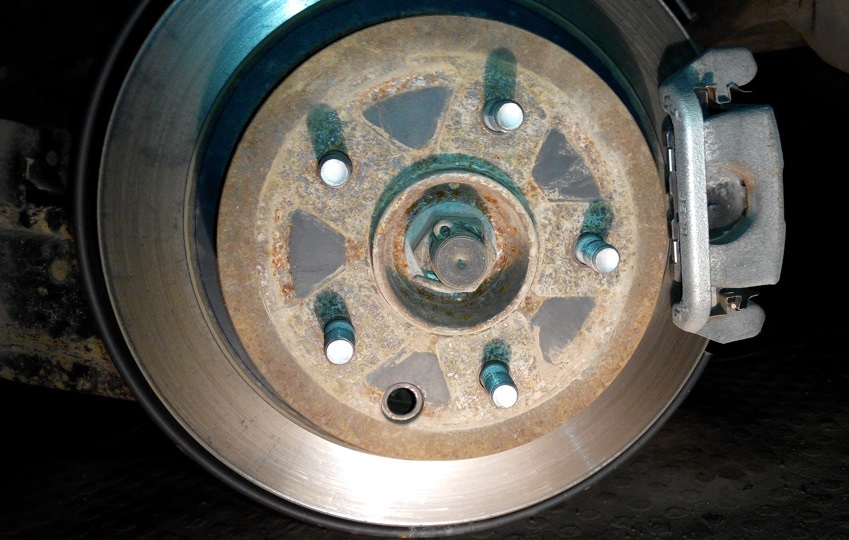

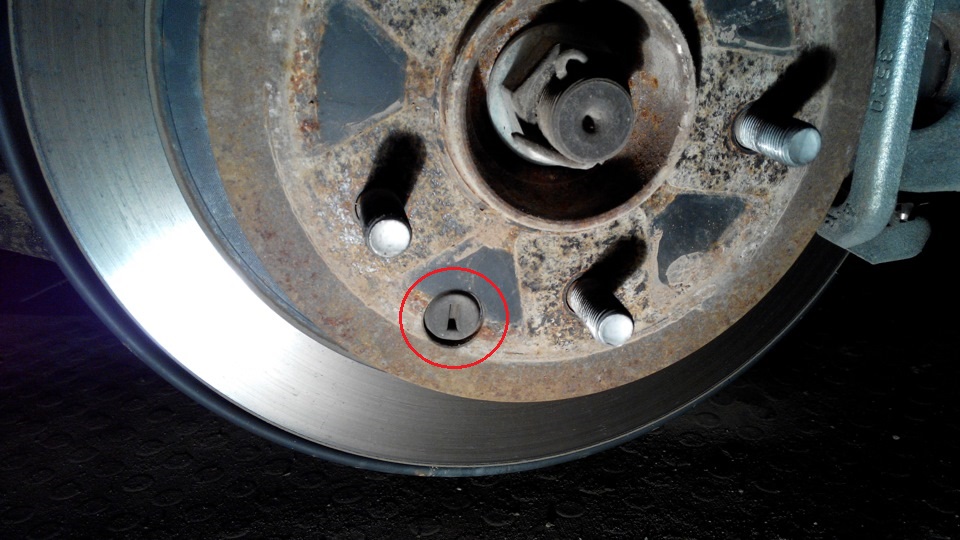

1. Плоской отверткой вытяните заглушку из отверстия в диске.

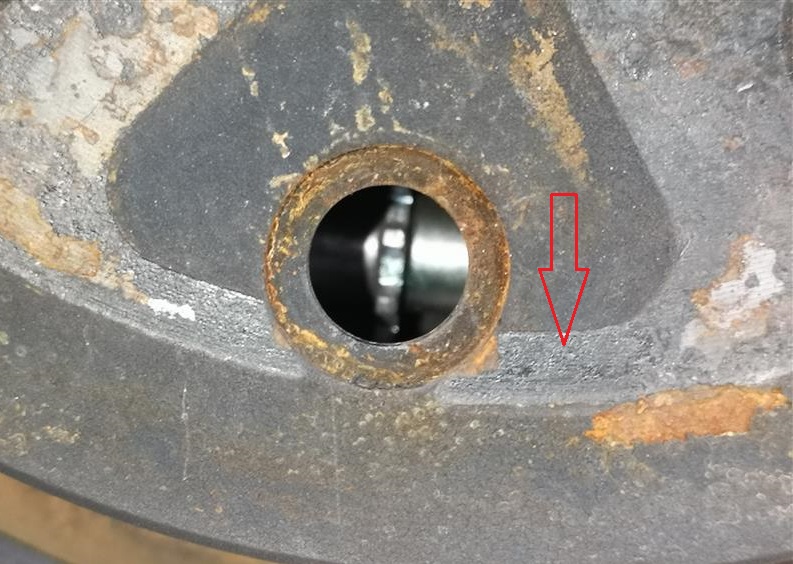

2. Плоской отверткой поверните колесо регулировочного механизма вниз.

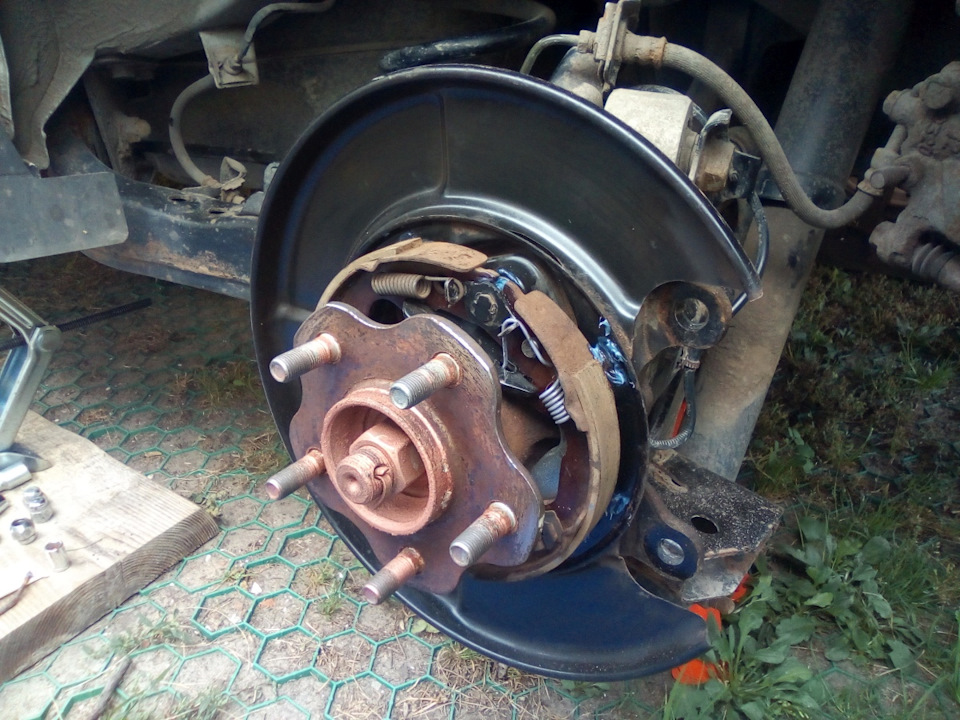

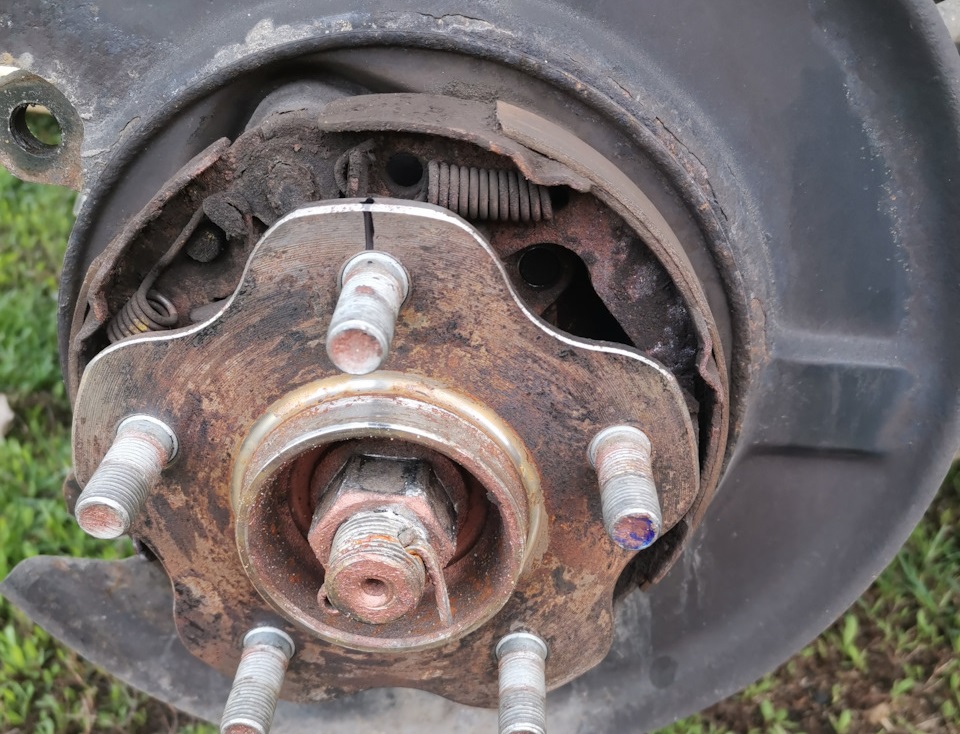

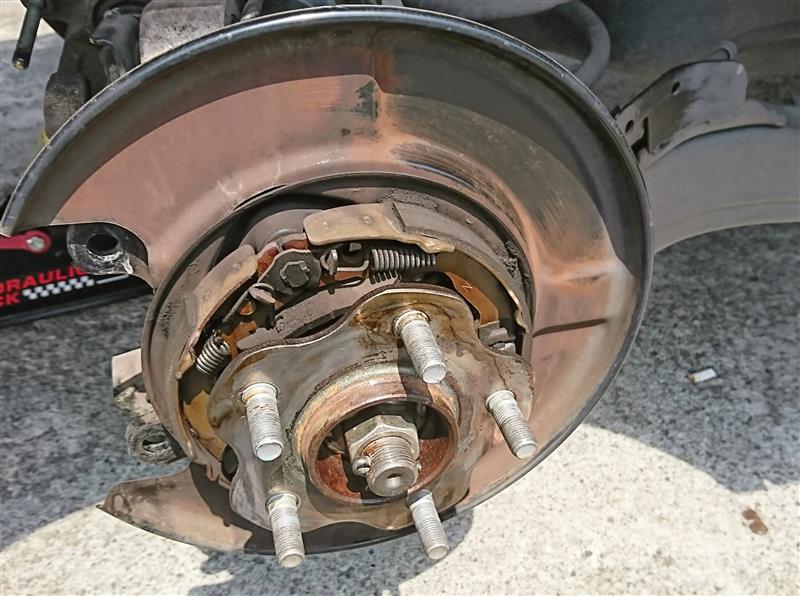

3. Снимите со ступицы задний тормозной диск Ниссан Х-Трейл.

Примечание:

Чтобы диск легче отсоединился от ступицы, можно его обстукать с помощью молотка и деревянного бруска, избегая рабочей поверхности диска.

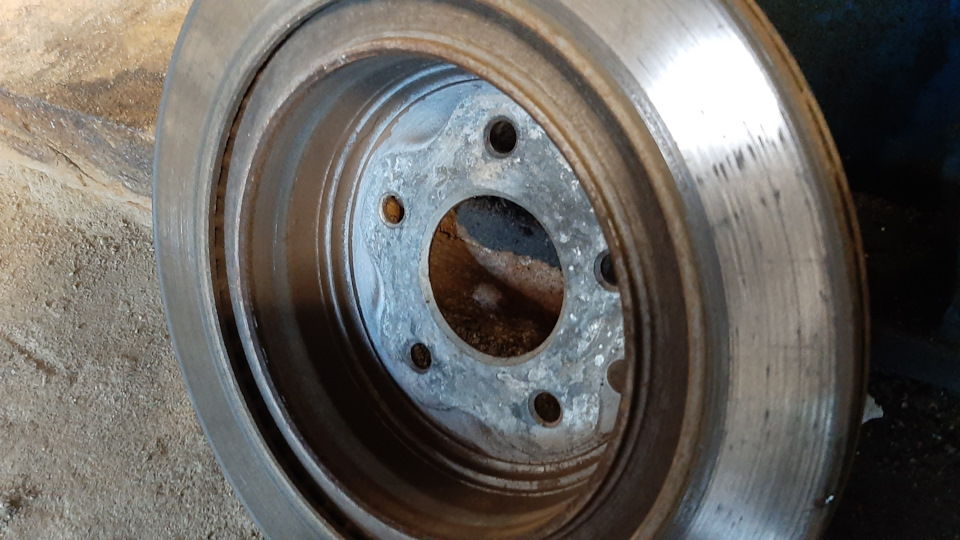

4. Осмотрите его состояние.

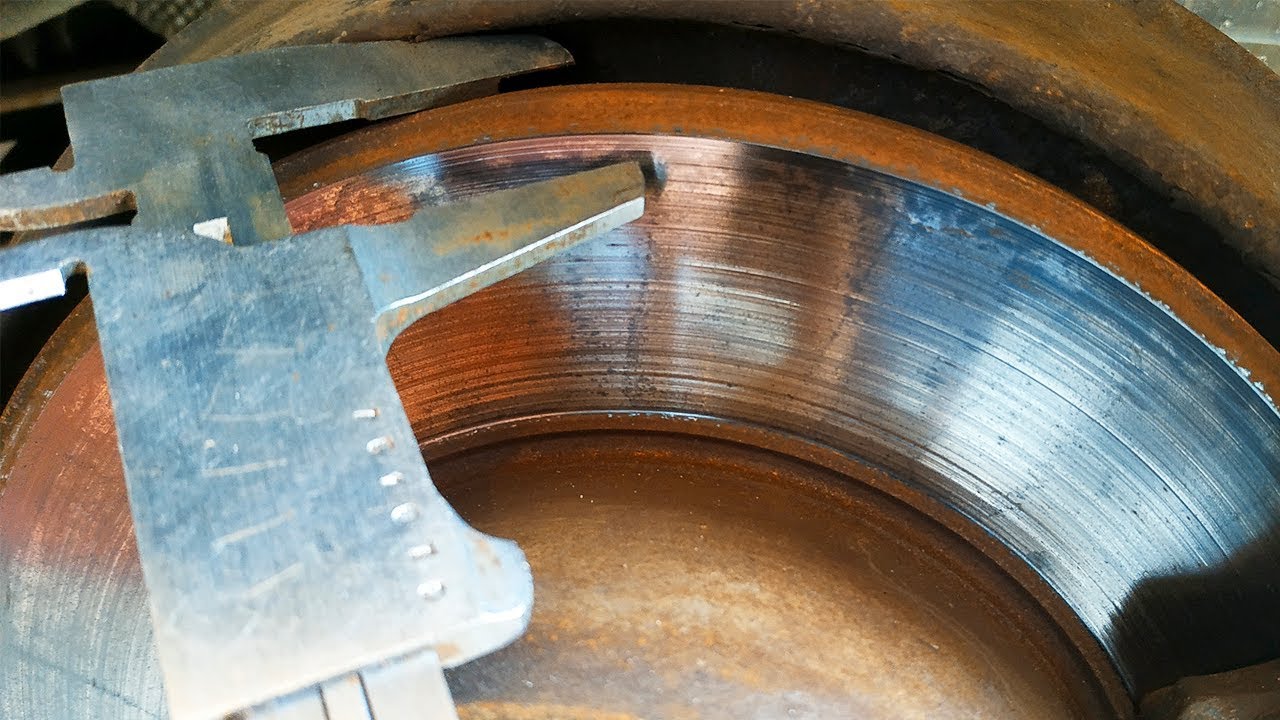

5. Замерьте толщину снятого тормозного диска. Минимально допустимая толщина — 14 мм.

6. Если толщина меньше указанного значения, замените передний тормозной диск Ниссан Х-Трейл на новый.

7. Металлической щеткой и очистителем тщательно очистите посадочные места ступицы и тормозного диска от ржавчины и окалины.

8. Покройте его специальной термостойкой смазкой для тормозных механизмов.

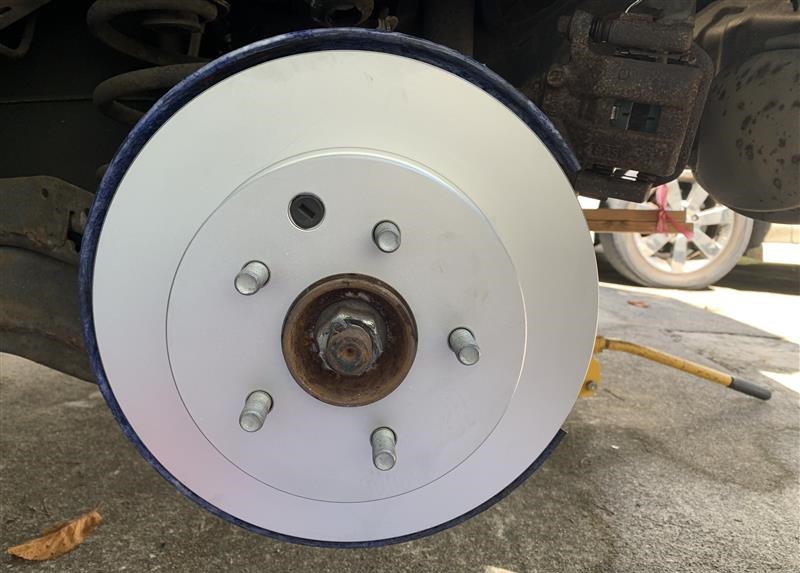

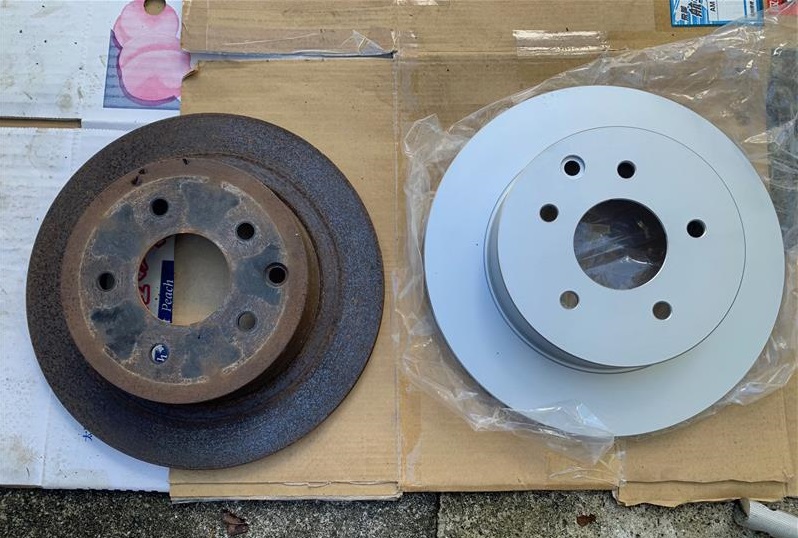

9. Установите задний диск на ступицу Ниссан Х-Трейл и зафиксируйте болтом.

Примечание:

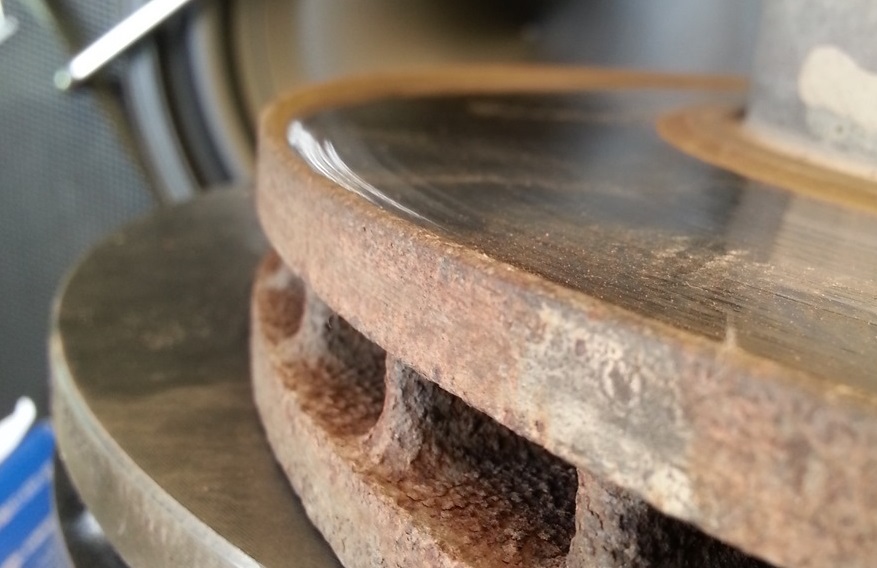

Если устанавливаете прежний диск, удалите напильником буртики на рабочих поверхнос­тях диска, образовавшиеся в результате из­носа диска с обеих его сторон.

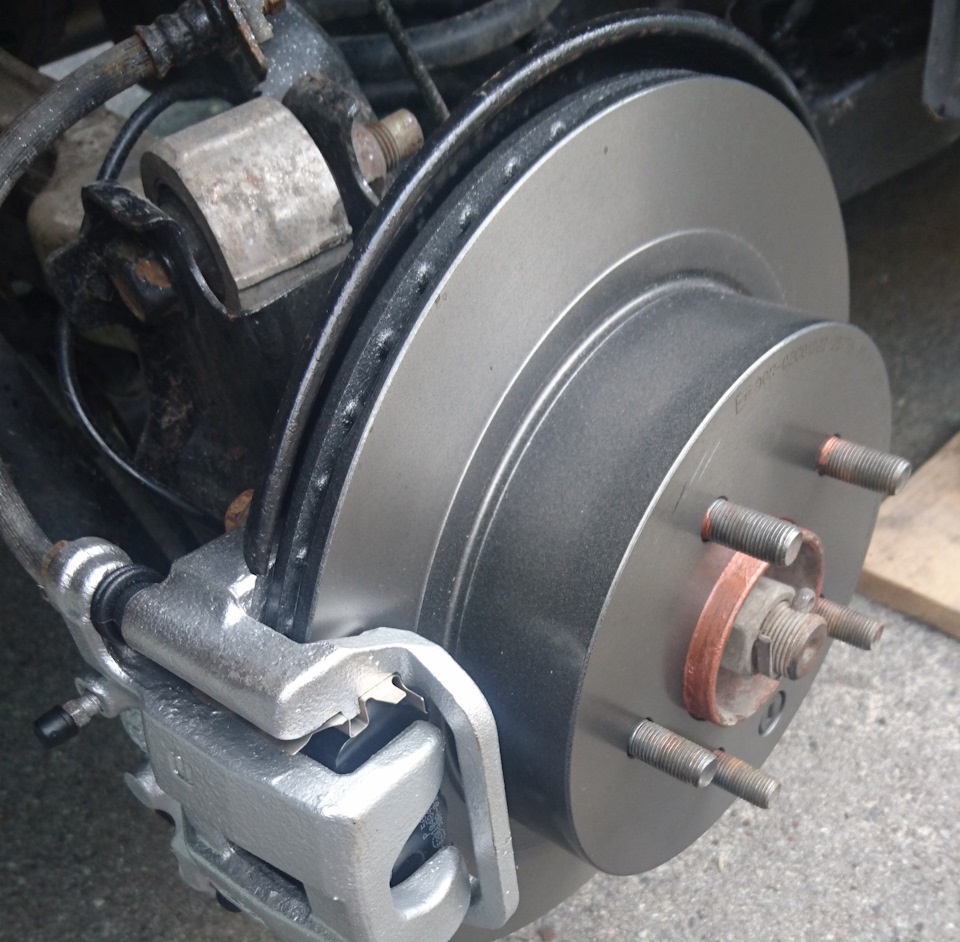

10. Установите задний суппорт с колодками на диск в порядке, обратном снятию. Момент затяжки болтов крепления направляющей тормозных колодок — 84 Н•м.

11. Отрегулируйте привод стояночной тормозной системы.

12. Установите обратно заднее колесо. Момент затяжки гаек колеса — 108 Н•м.

13. Аналогично снимите и замените задний тормозной диск на Ниссан Х-Трейл с другой стороны автомобиля.

14. Нажмите несколько раз на педаль тормоза. Это нужно для самоустановки зазоров между тормозными колодками и диском.

15. Проверьте уровень тормозной жидкости. Он должен находиться ближе к отметке МАХ, нанесенной на бачок.

16. Если будет нужно, долейте жидкость до нормы и заверните крышку.
