Замена подрулевого шлейфа Ниссан Х-Трейл 2007 - 2014

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Ключ с наконечником Torx (звездочка) Т30 1 шт.
Динамометрический ключ 1 шт.
Отвертка крестовая средняя 1 шт.
Отвертка плоская средняя 1 шт.
Гаечный ключ накидной прямой 10 мм 1 шт.
Ключ трещоточный 1 шт.
Детали и расходники:
Тканевые перчатки 1 шт.
Скотч или изолента 1 шт.
Подрулевой шлейф Nissan B5567JG49D 1 шт.

Примечание:

Перед тем, как снять подрулевой шлейф на Ниссан Х-Трейл, сначала нужно будет снять подушку безопасности и рулевое колесо.

Снятие подушки безопасности

1. Поднимите крышку капота и зафиксируйте ее упором.

Снятие подушки безопасности Ниссан Х-Трейл

2. Ключом на 10 мм отсоедините провод от «минусовой» клеммы АКБ. Подождите около 15 минут (для полного разряда конденсатора активато­ра).

Снятие подушки безопасности Ниссан Х-Трейл

Предупреждение:

Попытка снятия подушки без отключения электропитания мо­жет привести к ее неожиданному срабатыва­нию.

3. Перейдите в салон автомобиля.

Снятие подушки безопасности Ниссан Х-Трейл

4. Подденьте отверткой и снимите с обеих сторон руля заглушки.

Снятие подушки безопасности Ниссан Х-Трейл

5. Ключом Torx T30 выверните с двух сторон по винту.

Замена подрулевого шлейфа Ниссан Х-Трейл 2007 - 2014

6. Потяните на себя и отведите подушку безопасности от руля.

Снятие подушки безопасности Ниссан Х-Трейл

7. Отсоедините колодку и разъем.

Снятие подушки безопасности Ниссан Х-Трейл

8. Подденьте отверткой фиксатор.

Снятие подушки безопасности Ниссан Х-Трейл

9. Поднимите его вверх, и отсоедините колодку от выводов подушки безопасности водителя.

Снятие подушки безопасности Ниссан Х-Трейл

10. Снимите подушку с руля.

Снятие подушки безопасности Ниссан Х-Трейл

Примечание:

Не допускайте падение модуля подушки бе­зопасности и попадание на него воды, смаз­ки или масла. Также не допускайте воздействие температуры выше 95°С.

Снятие руля Ниссан Х-Трейл

1. Зафиксируйте руль от проворачивания. Головкой на 19 мм ослабьте затяжку гайки его крепления к рулевому валу.

Замена руля на Ниссан Х-Трейл

Примечание:

Не отвора­чивайте гайку полностью, — при резком отсоединении руля от рулевого вала, можно нанести себе травму.​

2. Резкими ударами рук сзади по рулю, сбейте его со шлицев рулевого вала. Если не поддается, покачайте его влево-вправо, а потом потяните вверх.

Замена подрулевого шлейфа Ниссан Х-Трейл 2007 - 2014

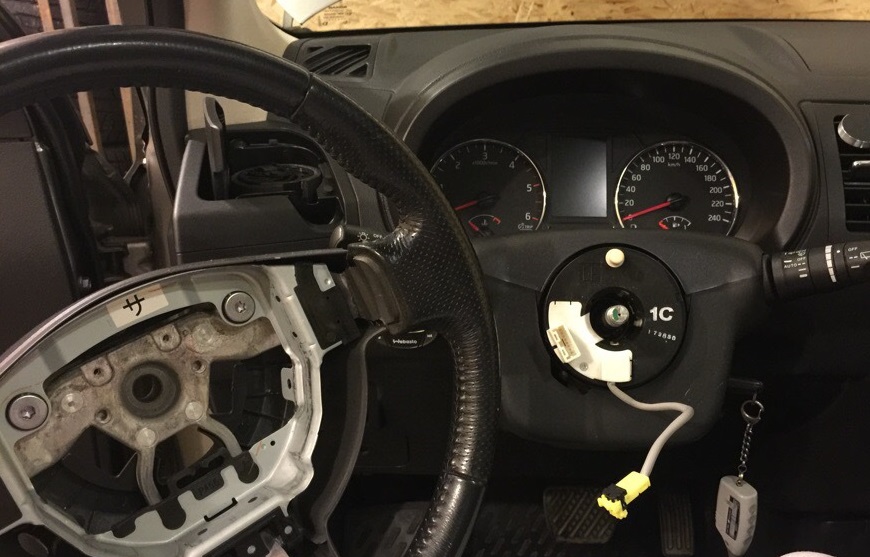

3. Открутите гайку крепления до конца и снимите рулевое колесо.

Замена подрулевого шлейфа Ниссан Х-Трейл 2007 - 2014

Снятие подрулевого шлейфа Ниссан Х-Трейл

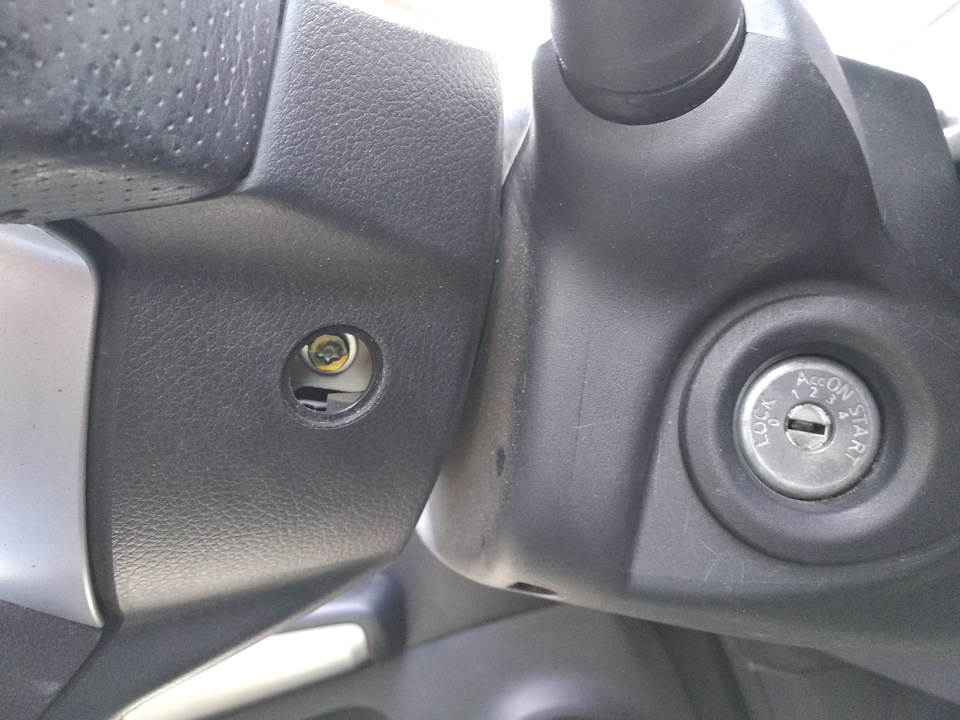

1. Крестовой отверткой выверните 2 крепежных винта кожуха рулевой колонки.

Замена подрулевых переключателей Ниссан Х-Трейл

2. Подденьте лопаткой накладку замка зажигания.

Замена подрулевых переключателей Ниссан Х-Трейл

3. Снимите накладку.

Замена подрулевых переключателей Ниссан Х-Трейл

4. Перед тем как снять подрулевой шлейф на Ниссан, отожмите с двух сторон фиксаторы. Разъедините 2 части кожуха рулевой колонки.

Замена подрулевых переключателей Ниссан Х-Трейл

5. Потяните вверх и снимите верхнюю часть кожуха.

Замена подрулевых переключателей Ниссан Х-Трейл

6. Снимите также и нижнюю часть.

Замена подрулевых переключателей Ниссан Х-Трейл

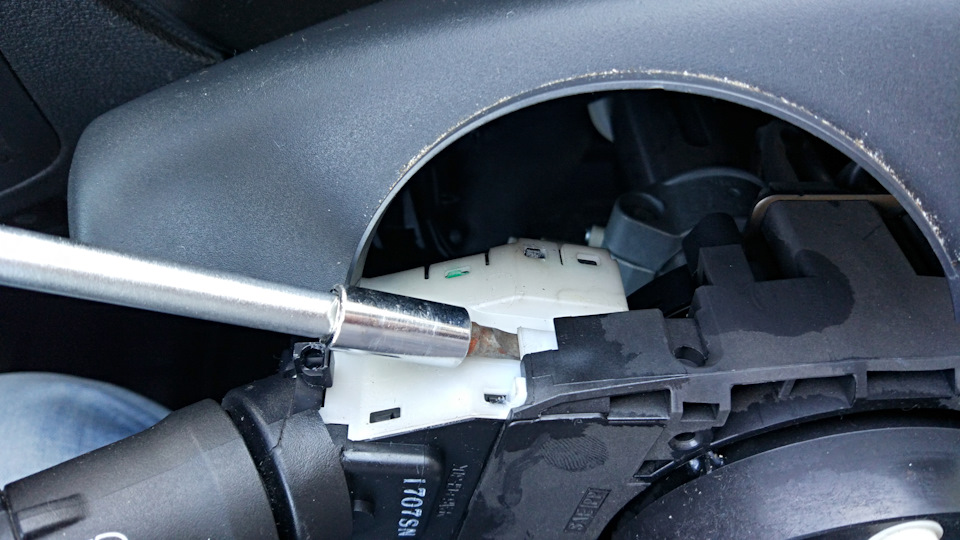

7. Нажмите на фиксаторы и отсоедините от центрального кольца правый переключатель.

Замена подрулевых переключателей Ниссан Х-Трейл

8. Нажмите на боковые фиксаторы и снимите левый переключатель.

Замена подрулевого шлейфа Ниссан Х-Трейл 2007 - 2014

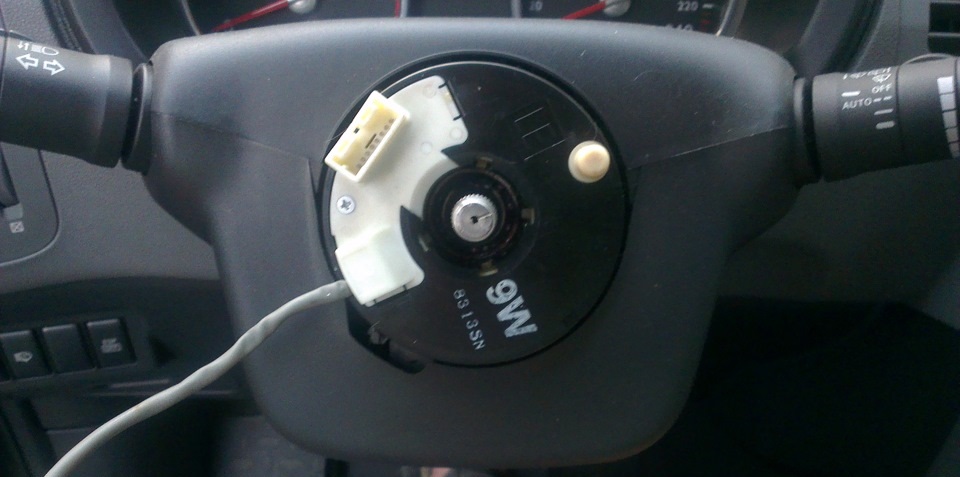

9. Зафиксируйте скотчем или изолентой рулевой шлейф от поворачивания.

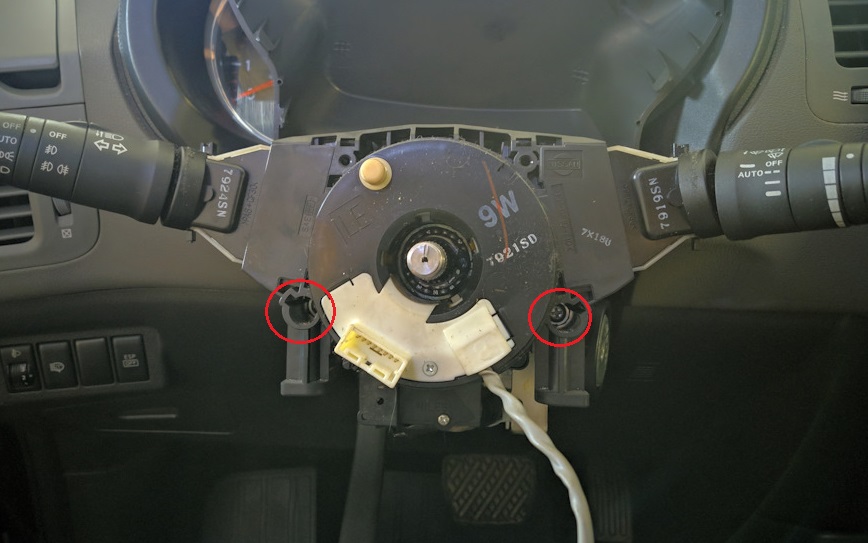

10. Выверните 2 винта крепления подрулевого шлейфа Ниссан Х-Трейл к кронштейну рулевой колонки.

Замена подрулевого шлейфа Ниссан Х-Трейл 2007 - 2014

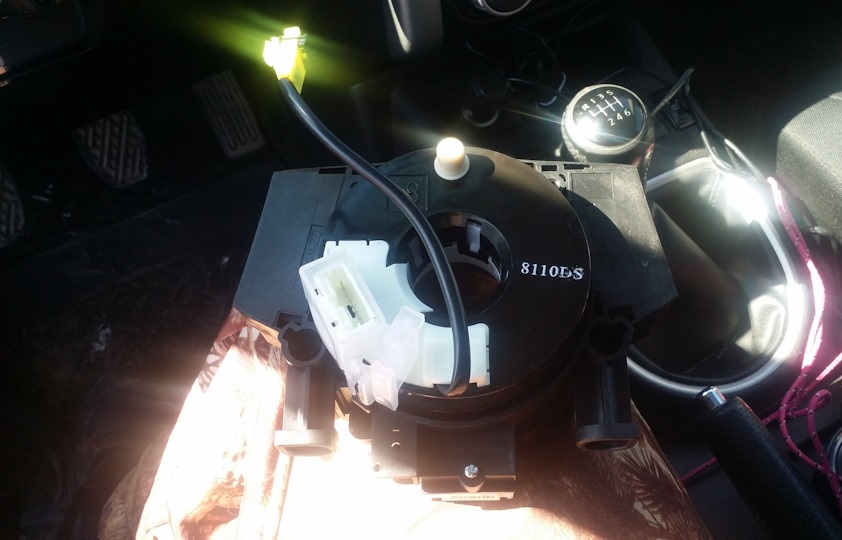

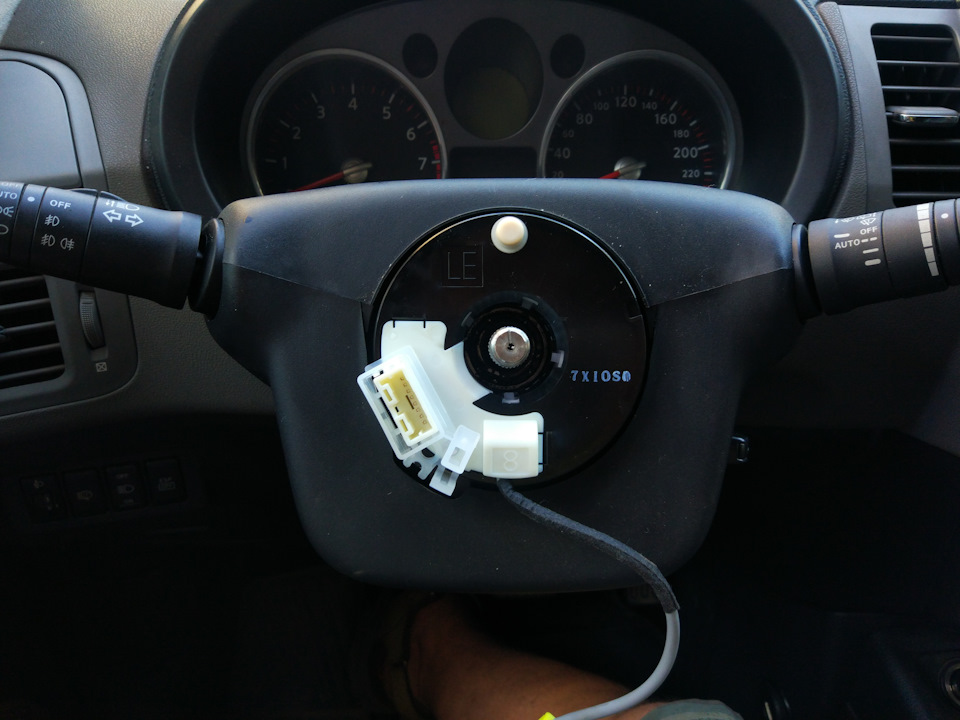

11. Потяните на себя и вытяните подрулевой шлейф.

Замена подрулевого шлейфа Ниссан Х-Трейл 2007 - 2014

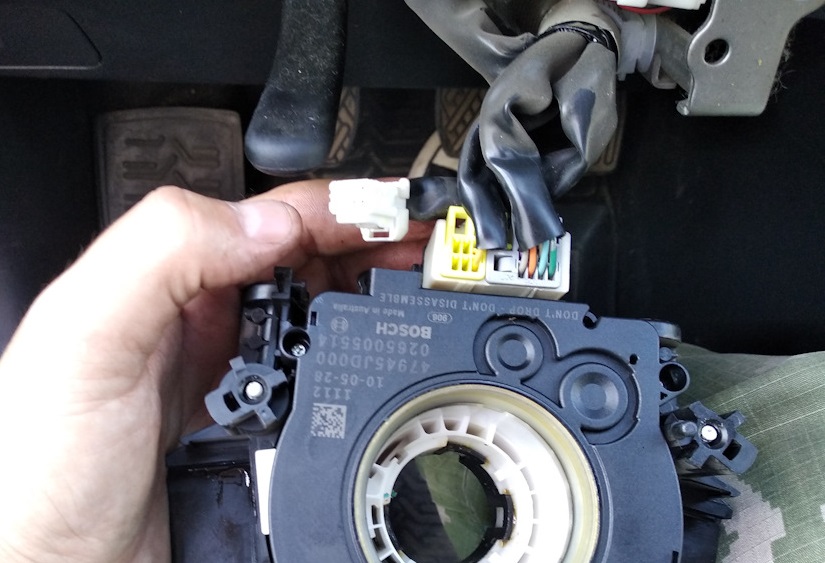

12. Отсоедините от него 3 колодки проводов.

Замена подрулевого шлейфа Ниссан Х-Трейл 2007 - 2014

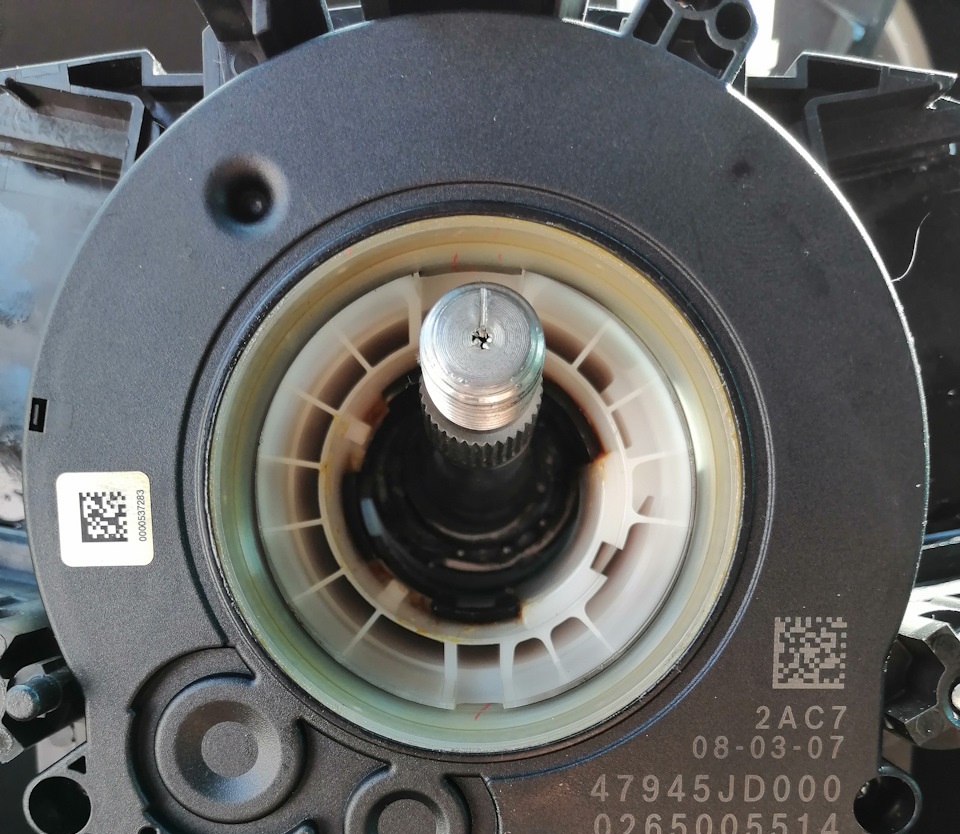

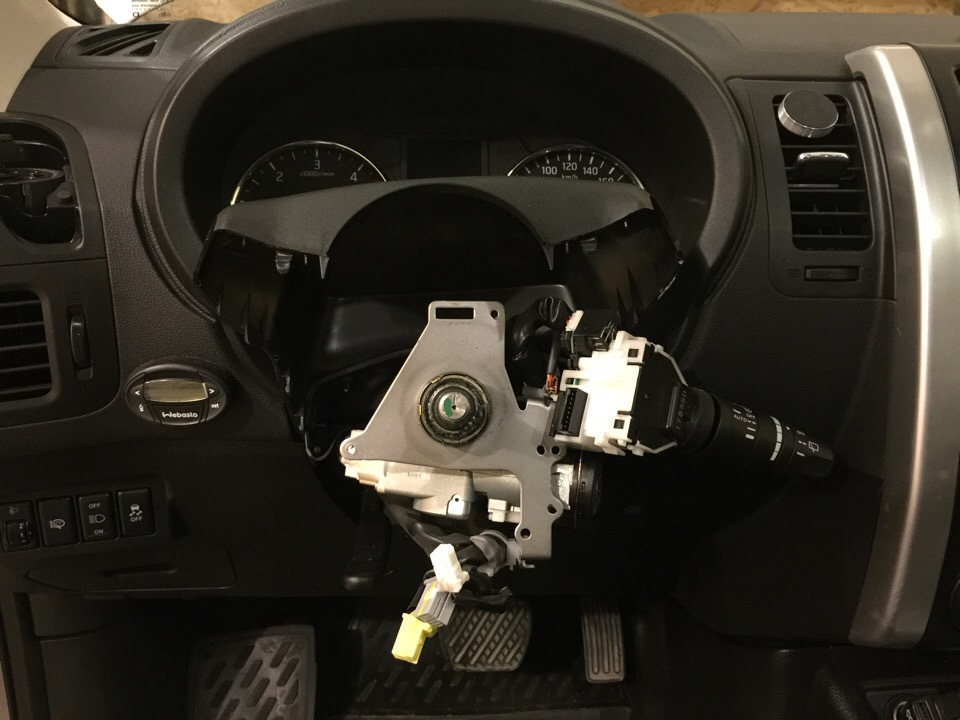

13. Снимите подрулевой шлейф Ниссан Х-Трейл с рулевой колонки.

Замена подрулевого шлейфа Ниссан Х-Трейл 2007 - 2014

Замена подрулевого шлейфа Ниссан Х-Трейл 2007 - 2014

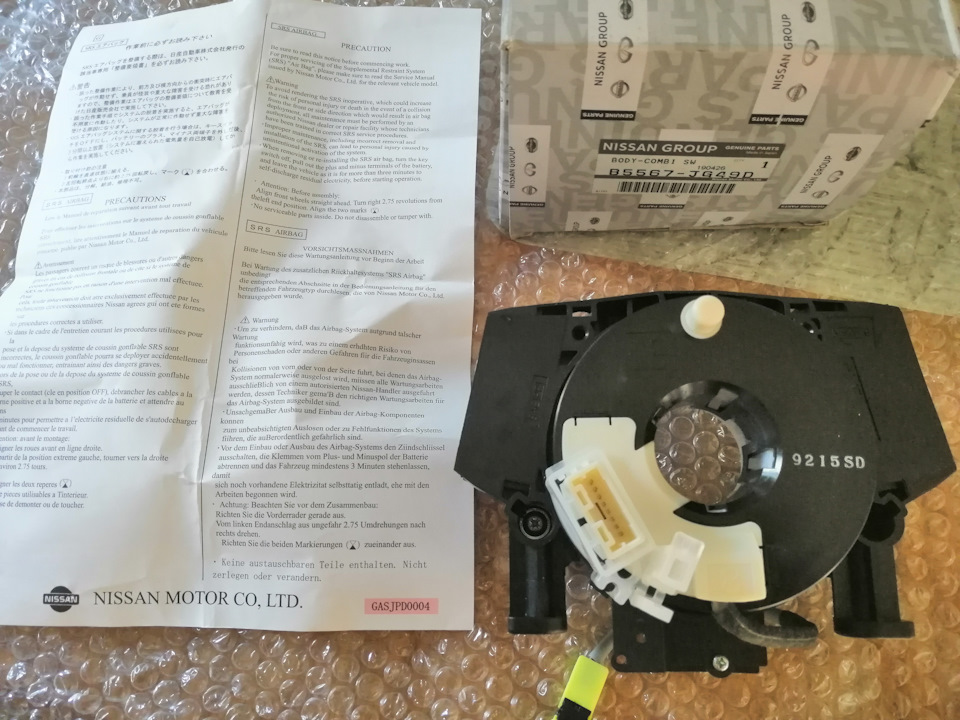

14. При необходимости, замените его на новый.

Замена подрулевого шлейфа Ниссан Х-Трейл 2007 - 2014

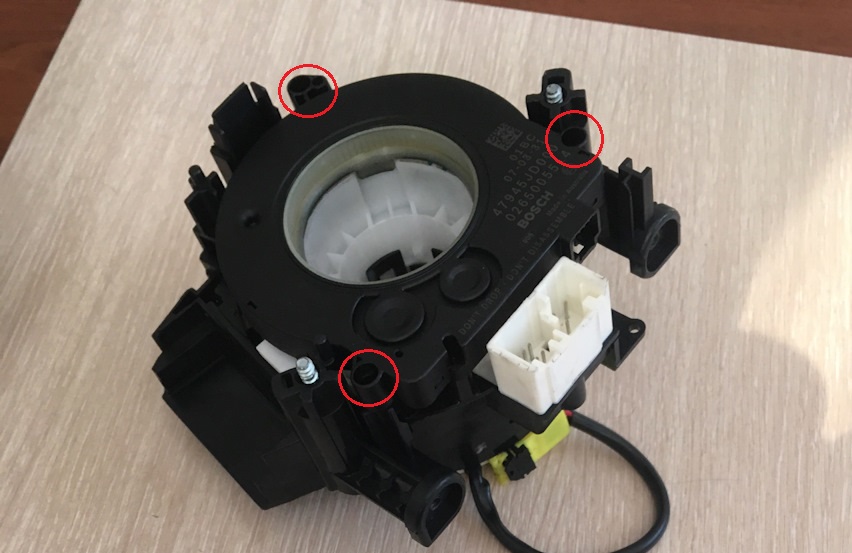

15. Выверните 3 маленьких самореза и снимите датчик угла поворота руля.

Замена подрулевого шлейфа Ниссан Х-Трейл 2007 - 2014

16. Перестановите его со старого на новый.

Замена подрулевого шлейфа Ниссан Х-Трейл 2007 - 2014

17. Установите подрулевой шлейф на Ниссан Х-Трейл в порядке, обратном снятию.

Замена подрулевого шлейфа Ниссан Х-Трейл 2007 - 2014

18. Совместите метку на сту­пице руля с меткой на торце рулевого вала и установите руль на место.

Замена руля на Ниссан Х-Трейл

19. Затяните гайку крепления руля моментом 34 Н•м.

Замена руля на Ниссан Х-Трейл

20. Установите подушку безопасно­сти в порядке, обратном снятию.

Замена руля на Ниссан Х-Трейл

21. Проверьте работу звукового сигнала.

Примечание:

При первом включении зажигания, после установки модуля подушки, находитесь вне автомобиля и включайте зажигание, протянув руку под рулевой колонкой.

Сброс ошибки подушки безопасности Ниссан Х-Трейл

1. Включите зажигание.

2. Подождите, пока погаснет лампа подушки, и сразу выключите зажигание на 3 секунды.

3. Повторите процедуру 3 раза.

Источник: carpedia.club
