Замена переднего тормозного диска на Ниссан Х-Трейл

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Щетка металлическая 1 шт.
Штангенциркуль 1 шт.
Молоток малый 1 шт.
Торцевая головка 19 мм 1 шт.
Динамометрический ключ 1 шт.
Гаечный ключ накидной прямой 19 мм 1 шт.
Напильник плоский 1 шт.
Ключ трещоточный 1 шт.
Баллонный ключ 1 шт.
Домкрат 1 шт.
Опорные стойки 1 шт.
Торцевая головка 14 мм 1 шт.
Отвертка плоская средняя 1 шт.
Торцевая головка 21 мм 1 шт.
Детали и расходники:
Пустая тара 1 шт.
Шнур или проволока 1 шт.
Воронка 1 шт.
Тканевые перчатки 1 шт.
Деревянный брусок 1 шт.
Ветошь 1 шт.
Шприц или резиновая груша 1 шт.
Аэрозольная смазка типа WD-40 1 шт.
Тормозная жидкость DOT-3 или DOT-4 1 шт.
Передние тормозные диски Nissan 40206JD00B или Nissan 40206JD00A 1 шт.
Термостойкая смазка для тормозных механизмов 1 шт.
Противооткатные упоры 1 шт.

Типпередних тормозных дисков на Ниссан Х-Трейл

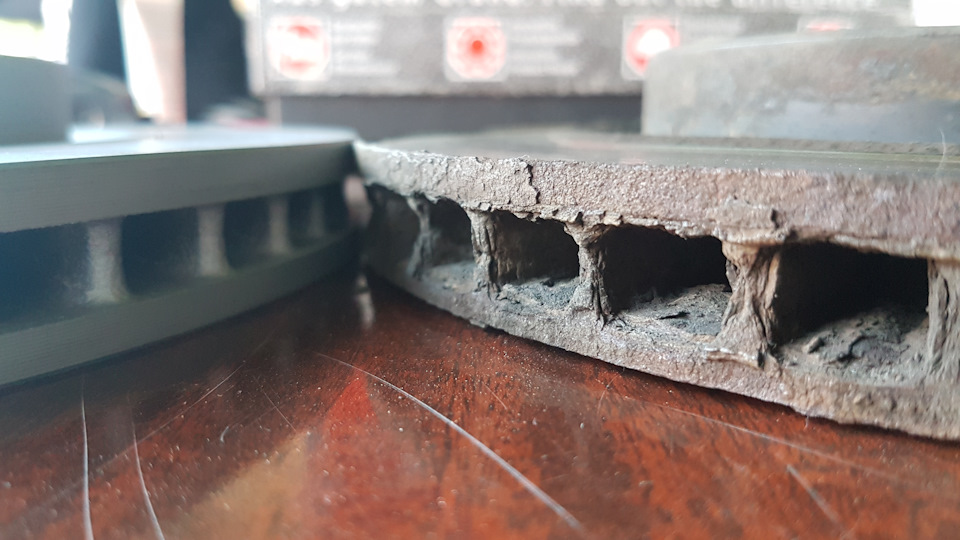

В передних тормозных механизмах установлены вентилируемые тормозные диски. Они разделены на 2 диска и соединены между собой перемычками. Благодаря такой конструкции, воздух может циркулировать между дисками и производить дополнительный отвод тепла, которое возникает при взаимодействии дисков с тормозными колодками.

Когда менять передние тормозные диски на Ниссан Х-Трейл

Согласно плану регламентного технического обслуживания, состояние тормозных дисков на Ниссан Х-Трейл нужно проверять через каждые 2 года или 30 тыс. км пробега. При тяжелых условиях эксплуатации автомобиля, проводите проверку 1 раз/год или через каждые 15 тыс. км.

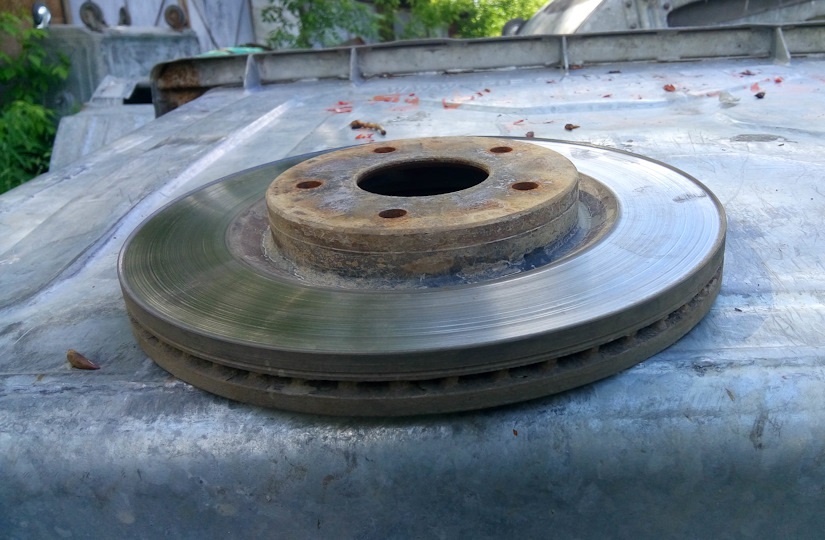

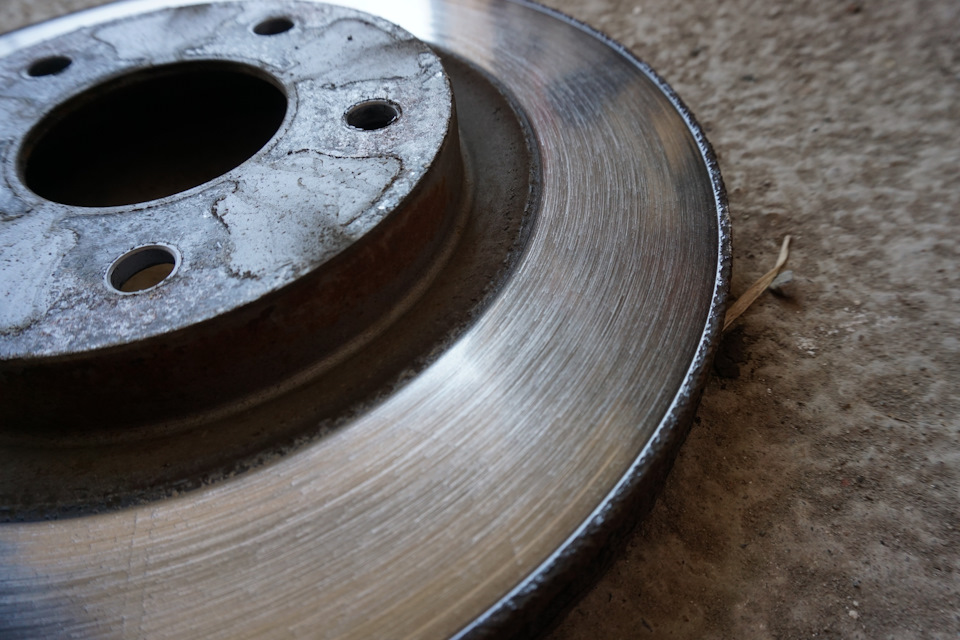

Тормозной диск нужно поменять при наличии на рабочей поверхности задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшаю­щих эффективность торможения. Также в случае повышенного бокового биения диска, вызывающего вибрации при торможении.

При замене тормозных дисков, обязательно заменяйте на новые тормозные колодки.​

Характеристики переднего тормозного диска Ниссан Х-Трейл

  • Номинальная толщина — 26 мм.
  • Минимально допустимая толщина тормоз­ного диска — 24,0 мм.
  • Максимально допустимое торцевое биение диска — 0,035 мм.
  • Отклонение толщины в 8-ми точках — 0,020 мм.

Если толщина одного из дисков меньше указанного значения, нужно заменять оба диска.

Замена переднего тормозного диска на Ниссан Х-Трейл

1. Установите автомобиль на подъемник, яму или эстакаду.

Замена переднего тормозного диска на Ниссан Х-Трейл

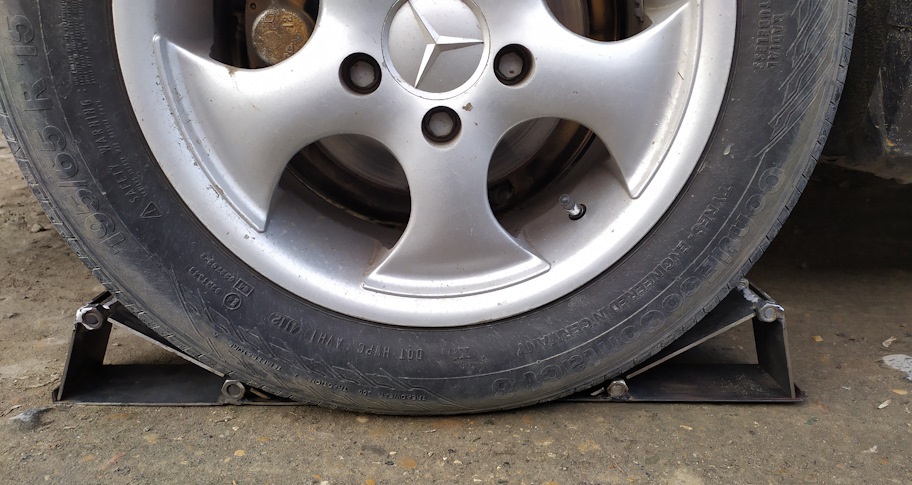

2. Если такой возможности нет, затормозите задние колеса стояночным тормозом и установите под них противооткатные упоры.

Замена переднего тормозного диска на Ниссан Х-Трейл

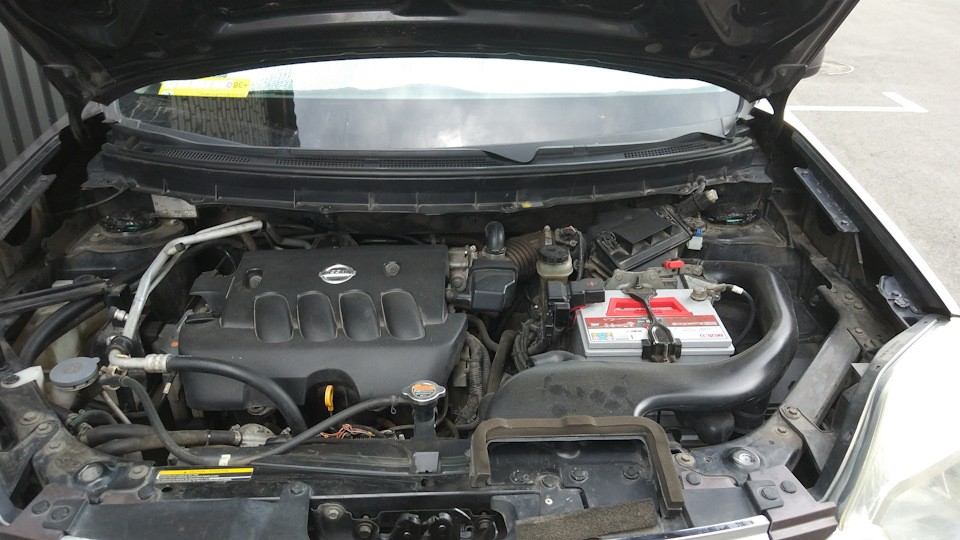

3. Поднимите крышку капота и установите ее на упор.

Замена переднего тормозного диска на Ниссан Х-Трейл

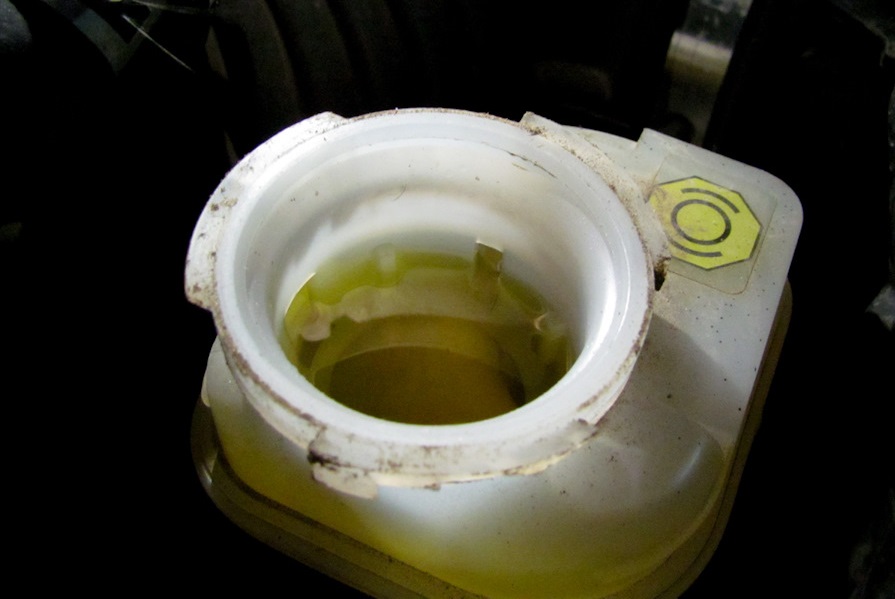

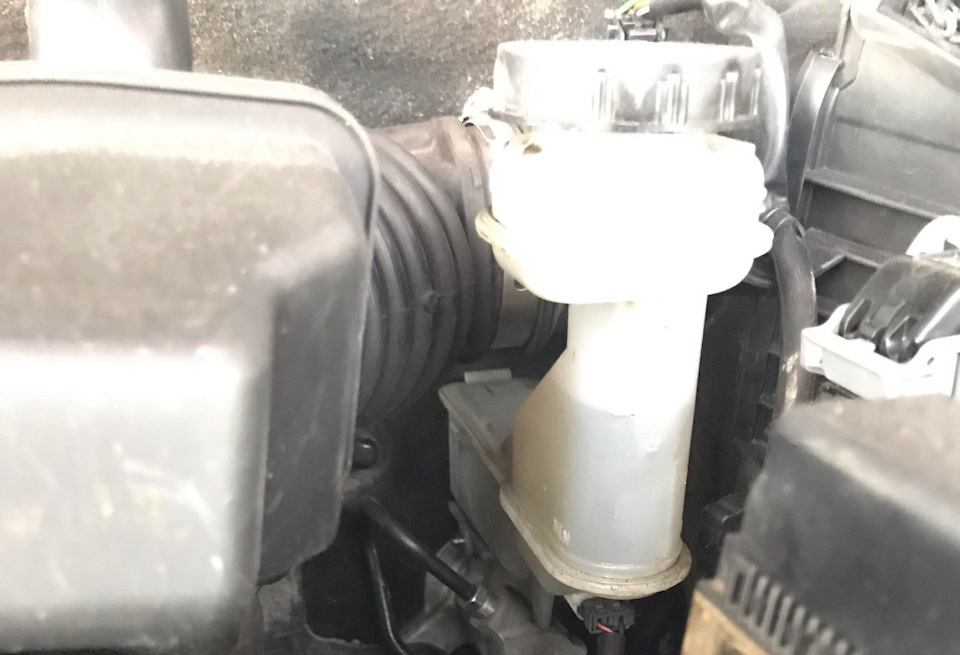

4. Отверните крышку тормозного бачка и проверьте уровень жидкости.

Замена переднего тормозного диска на Ниссан Х-Трейл

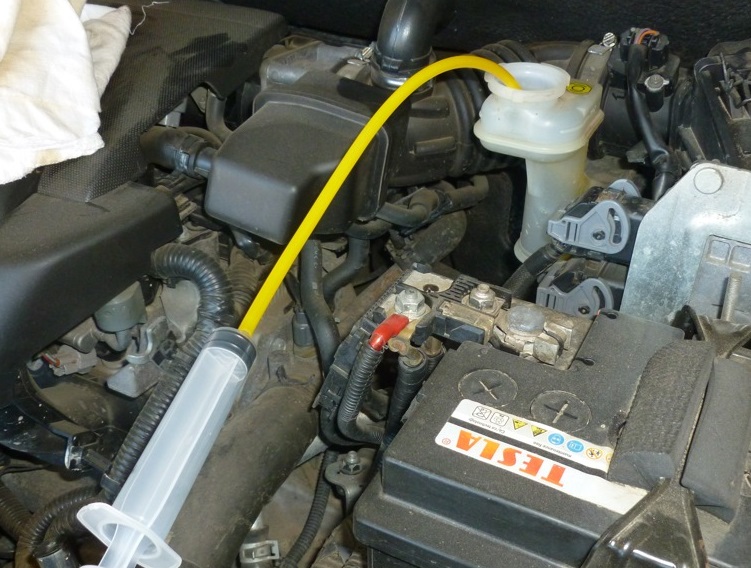

5. Если уровень близок к метке «МАХ», отберите грушей или шприцем лишнее.

Замена переднего тормозного диска на Ниссан Х-Трейл

6. Баллонным ключом или торцевой головкой на 21 мм ослабьте затяжку всех гаек крепления колеса приблизительно на пол-оборота.

Замена переднего тормозного диска на Ниссан Х-Трейл

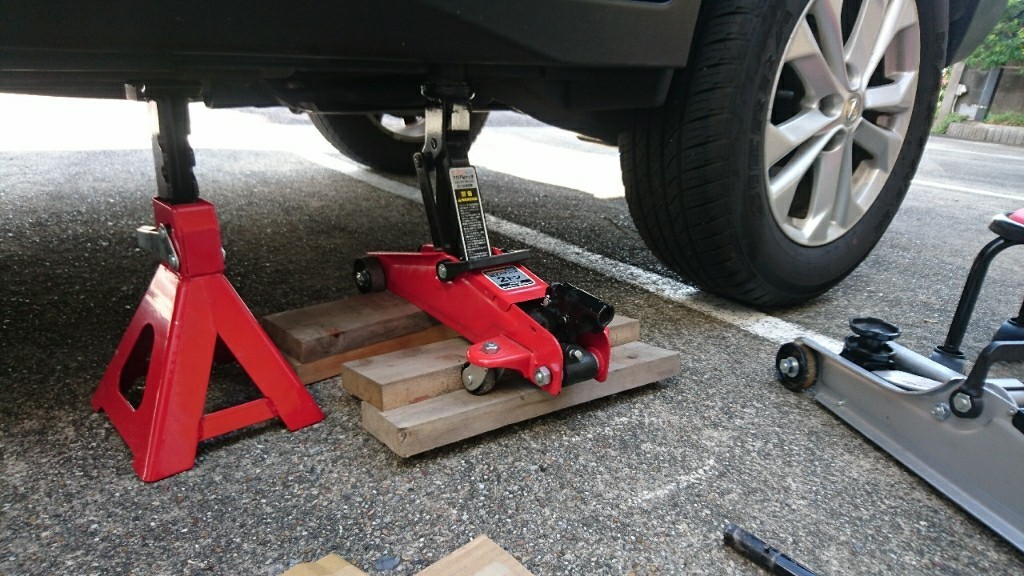

7. Поднимите и установите на опоры переднюю часть автомобиля.

Замена переднего тормозного диска на Ниссан Х-Трейл

8. Окончательно отверните гайки крепления, и снимите колесо.

Замена переднего тормозного диска на Ниссан Х-Трейл

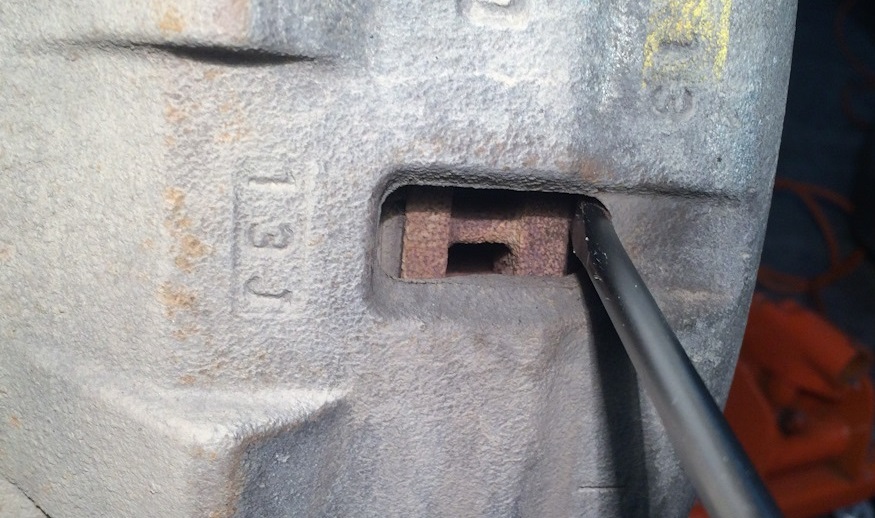

9. Вставьте плоскую отвертку между внутренней тормозной колодкой и утопите поршень в цилиндр.

Замена переднего тормозного диска на Ниссан Х-Трейл

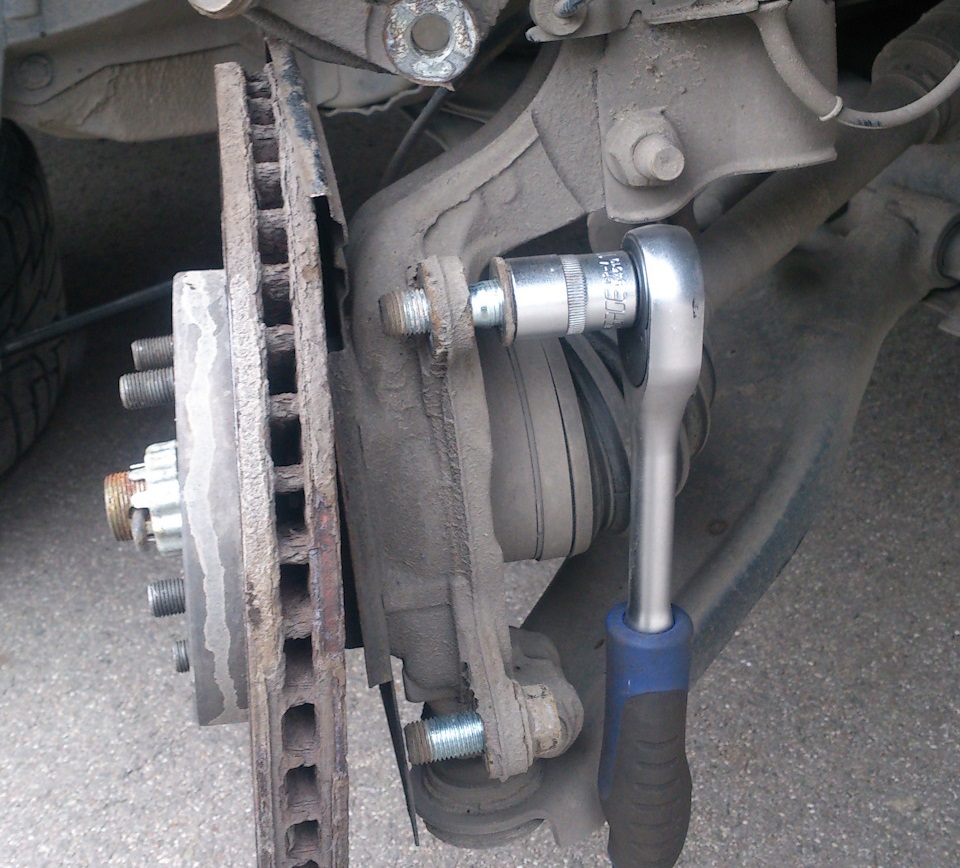

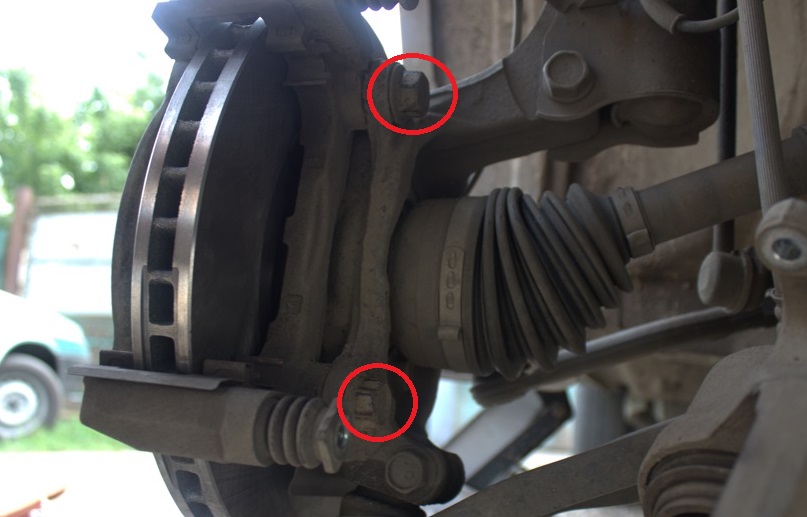

10. Ключом или торцевой головкой на 19 мм выверните 2 болта крепления направляющей тормозных колодок к поворотному кулаку.

Замена переднего тормозного диска на Ниссан Х-Трейл

Пример показан на снятом суппорте

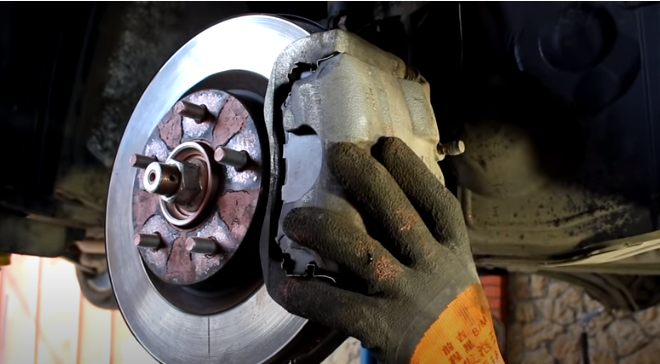

11. Снимите тормозную скобу в сборе с суппортом.

Замена переднего тормозного диска на Ниссан Х-Трейл

Замена переднего тормозного диска на Ниссан Х-Трейл

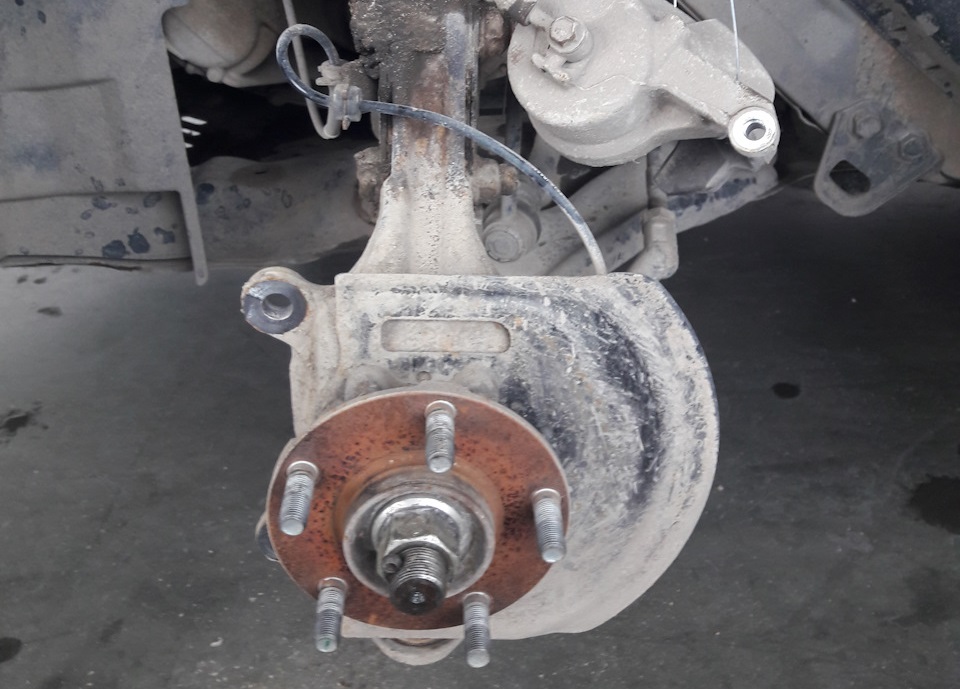

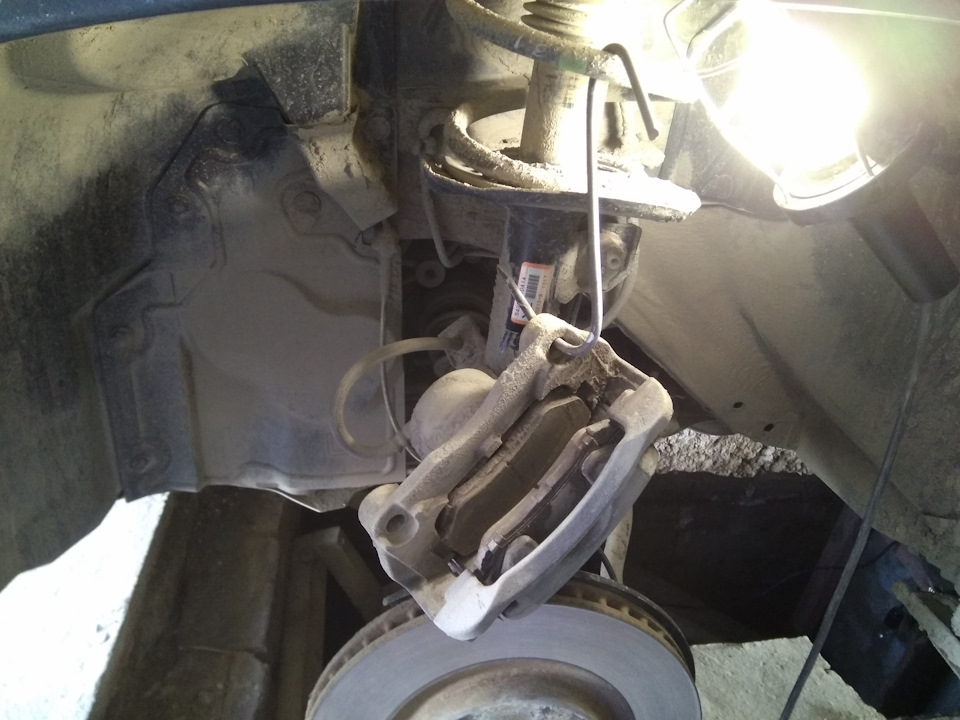

12. Подвесьте суппорт вместе с направляющими тормозных колодок на шнуре к стойке передней подвески.

Замена переднего тормозного диска на Ниссан Х-Трейл

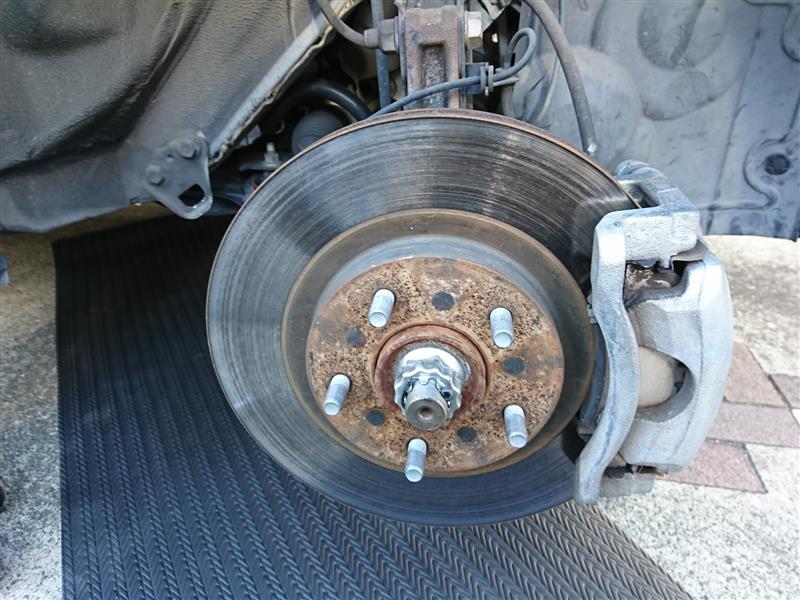

13. Постукайте молотком по тормозному диску Ниссан Х-Трейл, чтобы он легко отошел от ступицы.

Замена переднего тормозного диска на Ниссан Х-Трейл

Примечание:

Если вы планируете ставить обратно на место снятый старый диск, не ударяйте молотком по его рабочей поверхности.

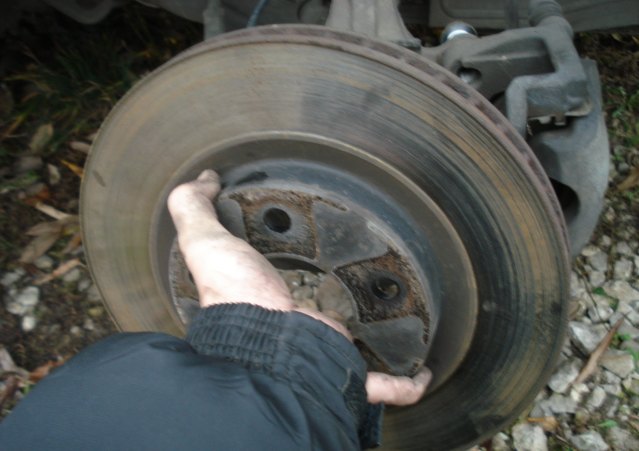

14. Если диск не снимается, вверните одну гайку крепления колеса на 3-5 витков, и с помощью деревянного бруска выбейте и снимите диск со ступицы.

Замена переднего тормозного диска на Ниссан Х-Трейл

Замена переднего тормозного диска на Ниссан Х-Трейл

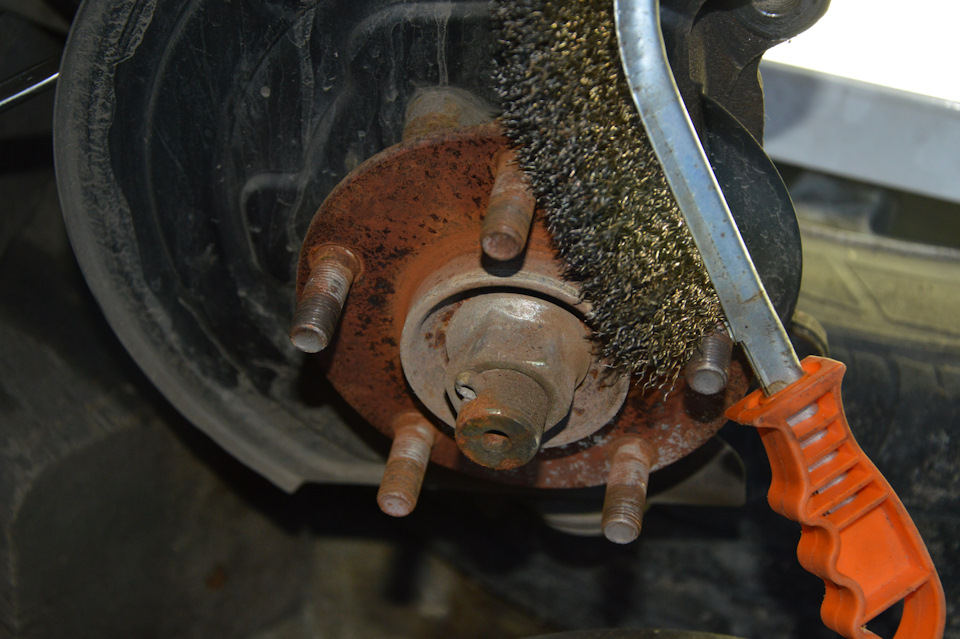

15. Металлической щеткой и очистителем тщательно очистите посадочные места ступицы и тормозного диска на Ниссан Х-Трейл от ржавчины и окалины.

Замена переднего тормозного диска на Ниссан Х-Трейл

16. Покройте диск специальной термостойкой смазкой для тормозных механизмов.

Замена переднего тормозного диска на Ниссан Х-Трейл

Примечание:

Даже мель­чайшая частица, зажатая между привалочными поверхностями, при торможении может вызвать биение диска и вибрацию.

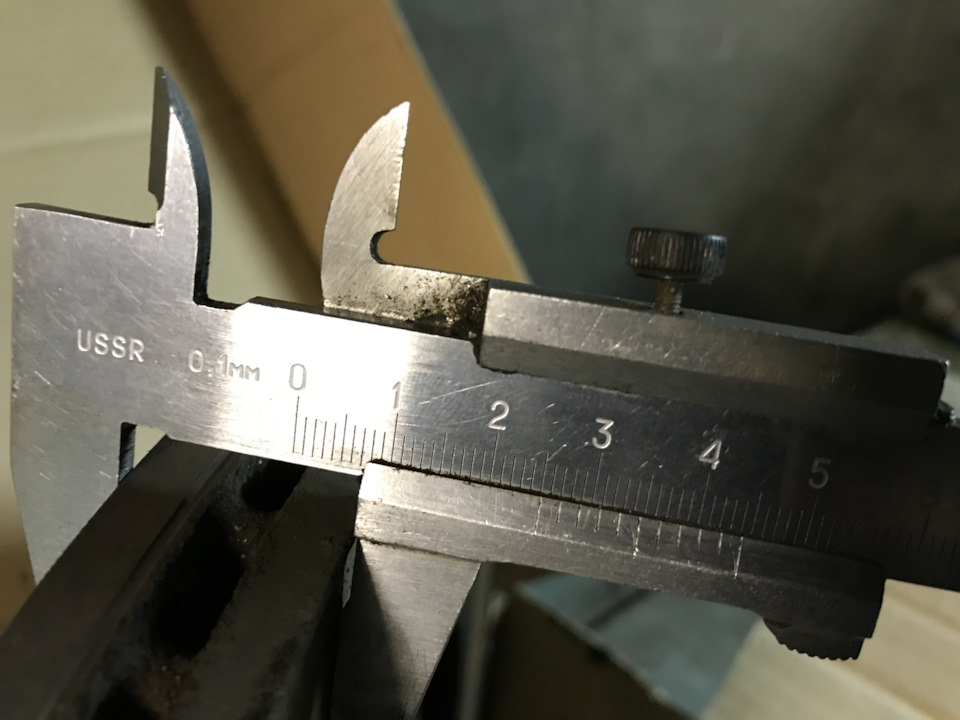

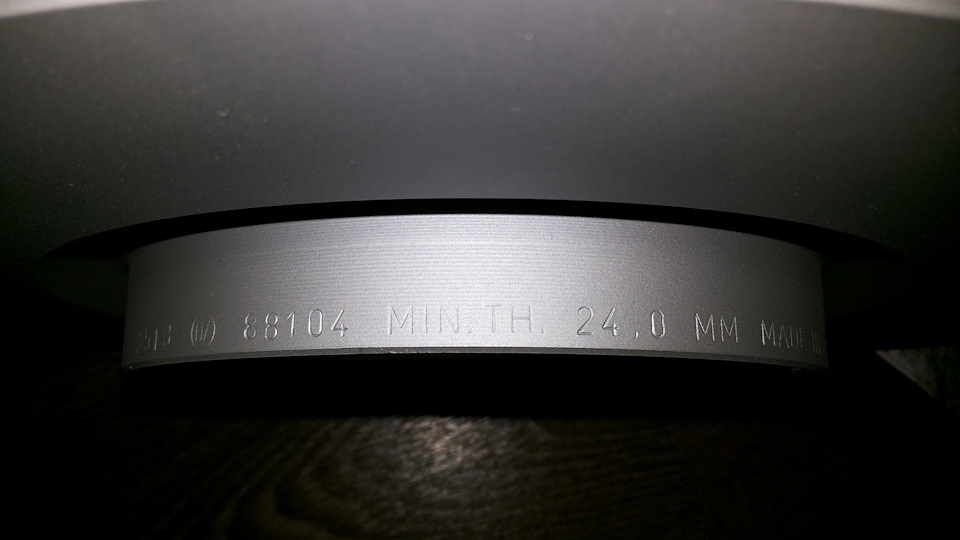

17. Замерьте толщину снятого тормозного диска. Минимально допустимая толщина — 24,0 мм.

Замена переднего тормозного диска на Ниссан Х-Трейл

Замена переднего тормозного диска на Ниссан Х-Трейл

18. Если толщина меньше указанного значения, замените передний тормозной диск Ниссан Х-Трейл на новый.

Замена переднего тормозного диска на Ниссан Х-Трейл

Замена переднего тормозного диска на Ниссан Х-Трейл

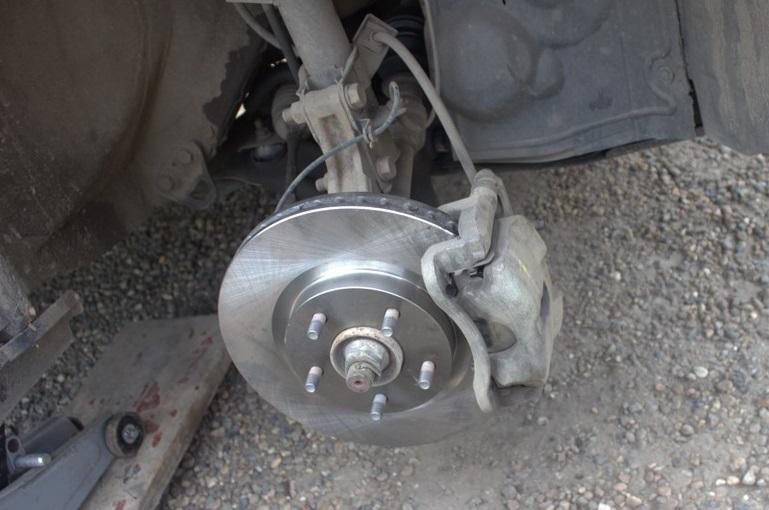

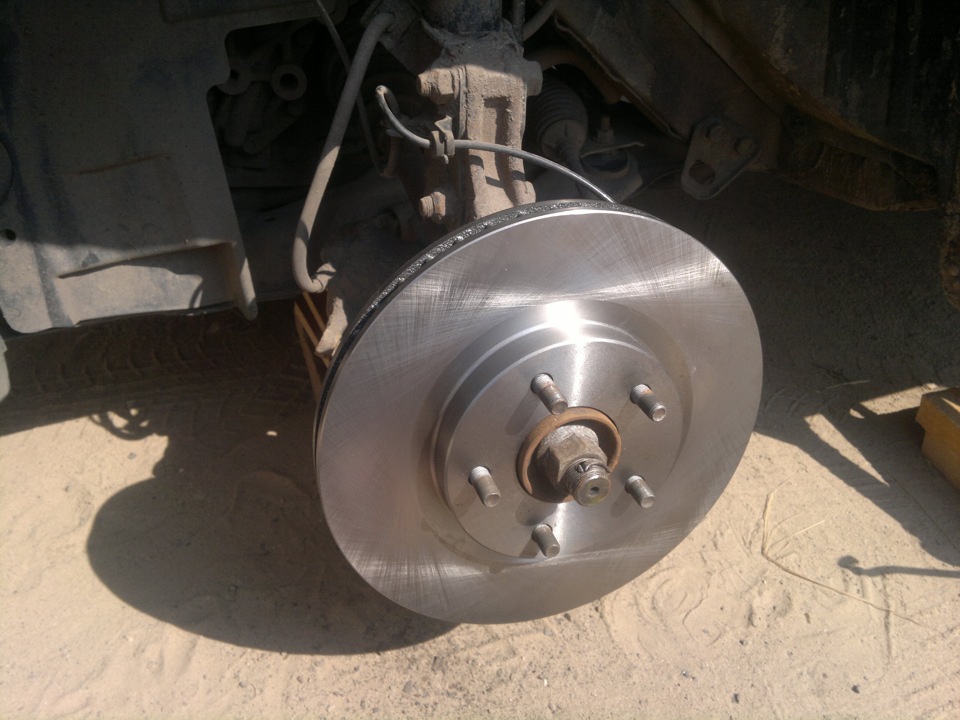

19. Установите диск на ступицу и зафиксируйте болтом.

Замена переднего тормозного диска на Ниссан Х-Трейл

Примечание:

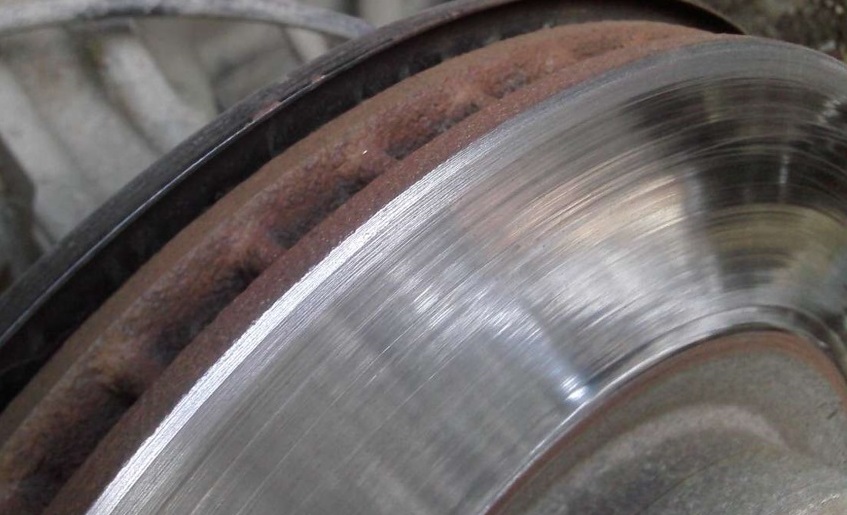

Если устанавливаете прежний диск, удалите напильником буртики на рабочих поверхнос­тях диска, образовавшиеся в результате из­носа диска с обеих его сторон.

Замена переднего тормозного диска на Ниссан Х-Трейл

Замена переднего тормозного диска на Ниссан Х-Трейл

20. Установите передний суппорт с колодками на диск в порядке, обратном снятию. Момент затяжки болтов крепления направляющей тормозных колодок — 153 Н•м.

Замена переднего тормозного диска на Ниссан Х-Трейл

21. Установите обратно переднее колесо. Момент затяжки гаек колеса — 108 Н•м.

Замена переднего тормозного диска на Ниссан Х-Трейл

22. Аналогично снимите и замените передний тормозной диск на Ниссан Х-Трейл с другой стороны автомобиля.

Замена переднего тормозного диска на Ниссан Х-Трейл

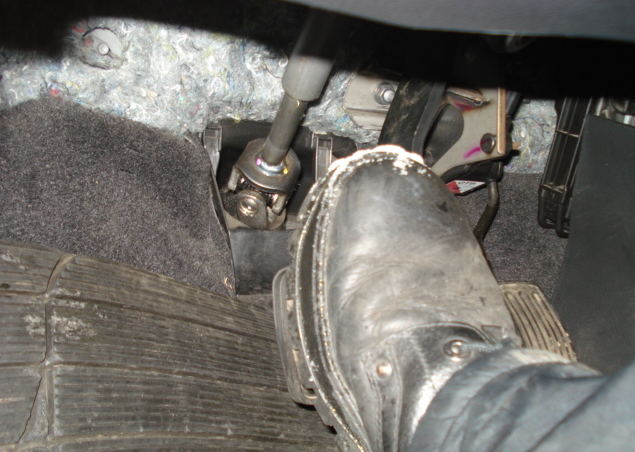

23. Нажмите несколько раз на педаль тормоза. Это нужно для самоустановки зазоров между тормозными колодками и диском.

Замена переднего тормозного диска на Ниссан Х-Трейл

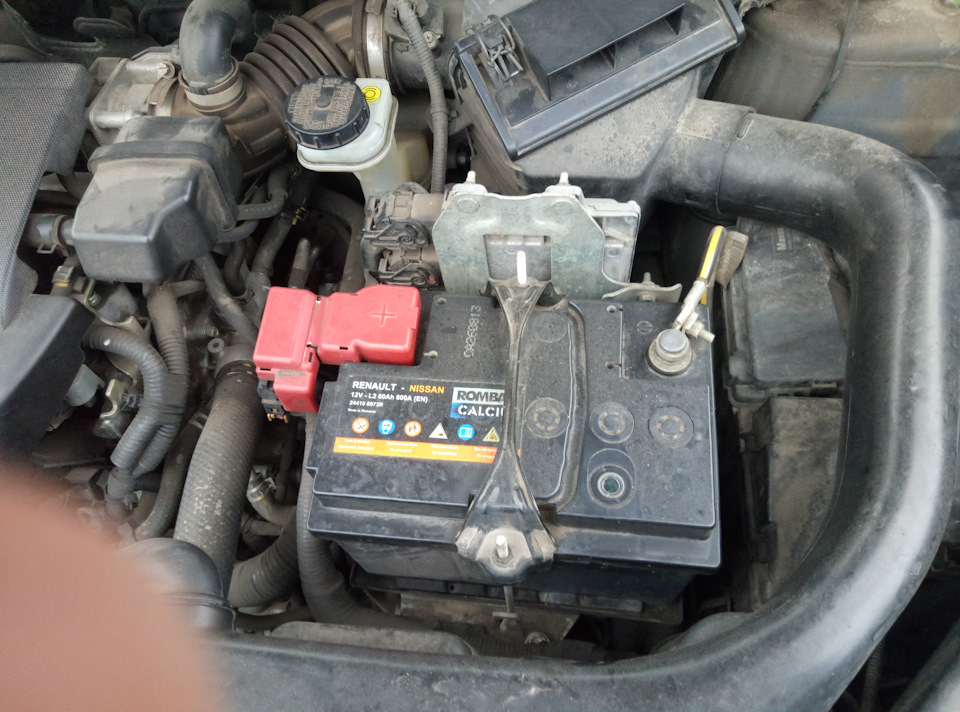

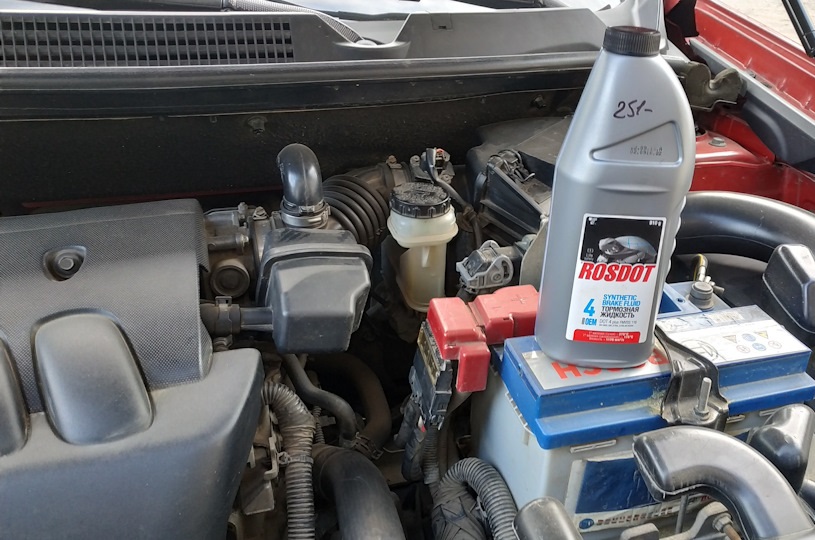

24. Проверьте уровень тормозной жидкости. Он должен находиться ближе к отметке МАХ, нанесенной на бачок.

Замена переднего тормозного диска на Ниссан Х-Трейл

25. Если будет нужно, долейте жидкость до нормы и заверните крышку.

Замена переднего тормозного диска на Ниссан Х-Трейл

26. Если тормозная жидкость пролилась на провода, окрашенные или пластмассовые детали кузова, сразу же протрите их чистой ветошью.

Замена переднего тормозного диска на Ниссан Х-Трейл
