Регулировка троса выбора передач Ниссан Х-Трейл 2007 - 2014

Примечание:

Механизм переключения передач установлен в салоне автомобиля, между передними сиденьями.

Ниссан оборудован тросовым приводом переключения передач. Такой тип привода исключает передачу вибрации от силового агрегата на рычаг переключения передач.

При нарушении регулировки троса выбора передач Ниссан Х-Трейл, чтобы выбрать передачу заднего хода или 5-ю или 6-ю передачи, может не хватать хода рычага. Также регулировка необходима после снятия привода механизма переключения передач, замены тросов или других деталей привода.

Перед тем, как отрегулировать трос выбора передач на Ниссан Х-Трейл, сначала нужно будет снять накладку селектора переключения передач.

Снятие накладки селектора МКПП Ниссан Х-Трейл

1. Переведите ручку коробки на 2-ю передачу.

2. Достаточно сильно потяните ручку вверх на себя.

3. Снимите ручку МКПП с рычага.

4. Подденьте пластиковой лопаткой край накладки селектора переключения передач.

5. Вытяните из фиксаторов и извлеките верхнюю накладку консоли из облицовки тоннеля пола.

6. Отсоедините от накладки селектора КПП колодки проводов.

7. Снимите накладку.

Регулировка троса выбора передач Ниссан Х-Трейл

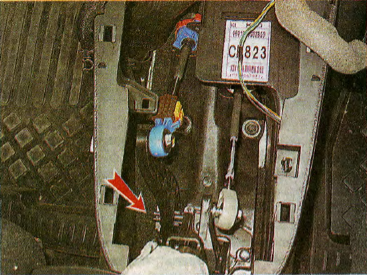

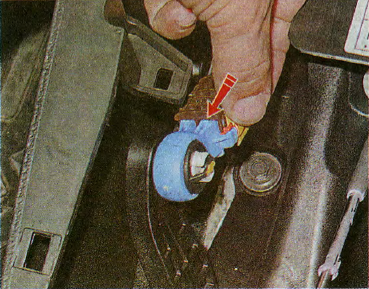

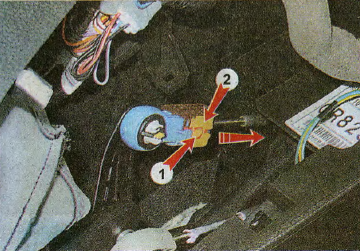

1. Сдвиньте фиксатор 1 стопора, и переместите стопор наконечника 2 в направлении троса.

2. Убедитесь, что рычаг переключения передач находится в нейтральном положении.

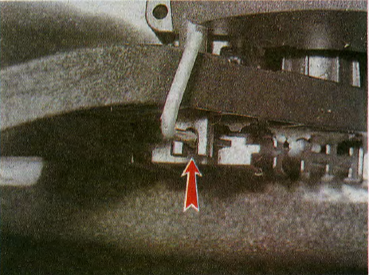

3. Изменяя поперечное положение рычага МКПП, совместите прорезь выступа на рычаге с отверстием в основании.

4. В таком положении, вставьте стержень в отверстие и застопорите привод механизма выбора передач.

5. Для закрепления наконечника на тросе передач Ниссан Х-Трейл, переведите его стопор в исходное положение и заблокируйте перемещение стопора фиксатором.

6. Извлеките стержень.

7. Попереключайте последовательно все передачи и проверьте работу привода. При необходимости, повторите регулировку троса выбора передач Ниссан Х-Трейл.

8. Установите накладку селектора и ручку МКПП на место в порядке, обратном снятию.

Примечание:

Ручка-набалдашник на штоке переключения передач не подлежит повторной установке.
