Снятие центрального тоннеля пола Ниссан Х-Трейл 2007 - 2014

Примечание:

Перед тем, как снять центральный тоннель пола на Ниссан Х-Трейл, желательно головкой на 10 мм отсоедините провод «минусовой» клеммы от аккумуляторной батареи.

Снятие центрального тоннеля пола Ниссан Х-Трейл

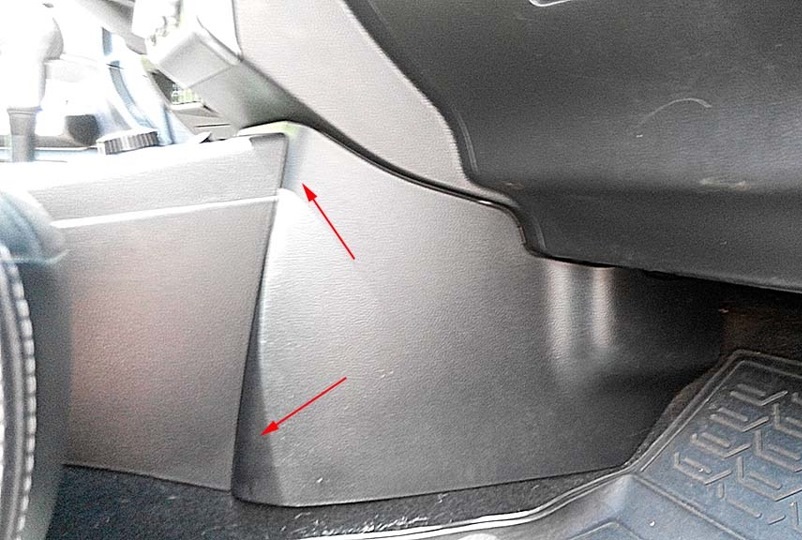

1. Опуститесь под руль автомобиля. Выведите из фиксаторов и снимите левую боковую часть тоннеля пола со стороны водителя.

2. Выведите из фиксаторов и снимите правую боковую часть тоннеля пола Ниссан Х-Трейл со стороны пассажира.

3. На автомобиле с МКПП, переведите ручку на 2-ю передачу, сильно потяните ручку вверх на себя.

4. Снимите ее с рычага.

5. На автомобиле с АКПП, подденьте пластиковой лопаткой нижнее декоративное кольцо и опустите его вниз.

6. Вытяните металлическую фиксирующую скобу, поднимите вверх и снимите ручку АКПП.

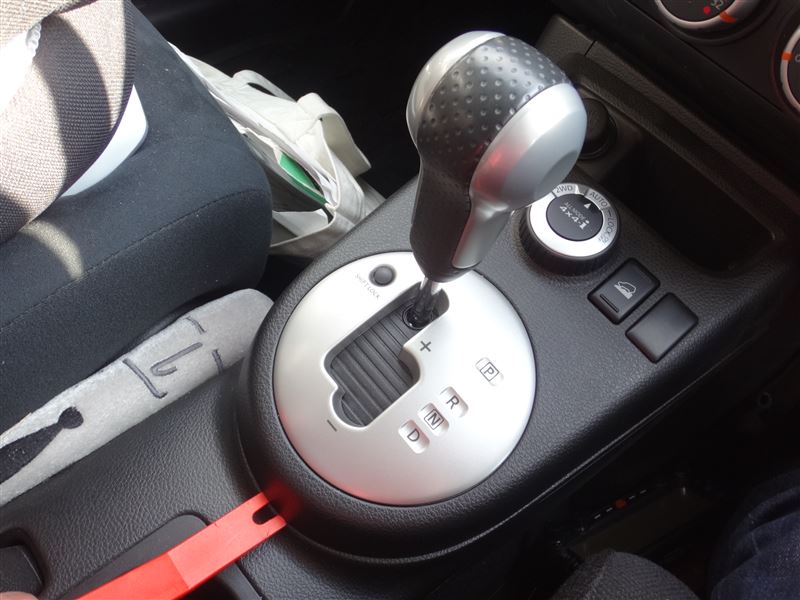

7. Подденьте пластиковой лопаткой край накладки селектора переключения передач.

МКПП

АКПП

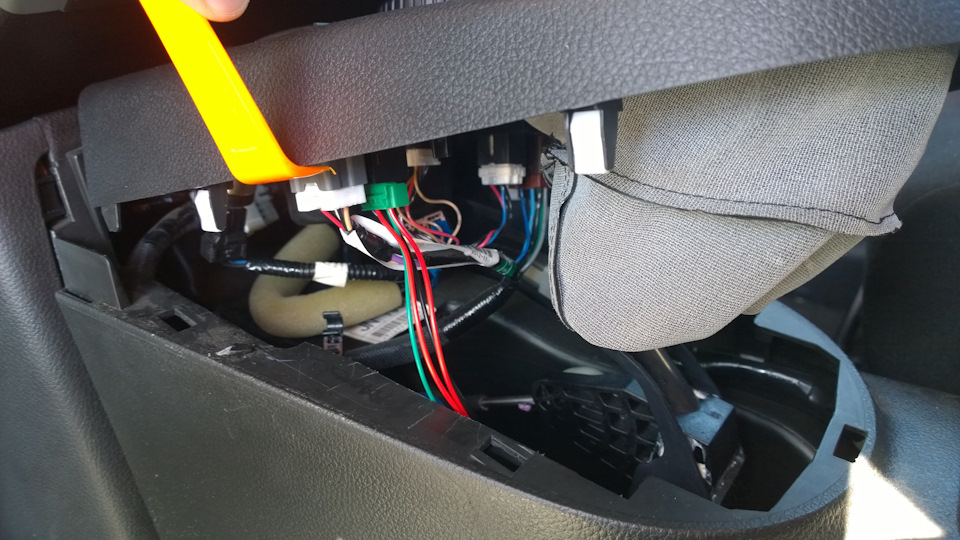

8. Вытяните из фиксаторов и извлеките верхнюю накладку консоли из облицовки тоннеля пола Ниссан Х-Трейл.

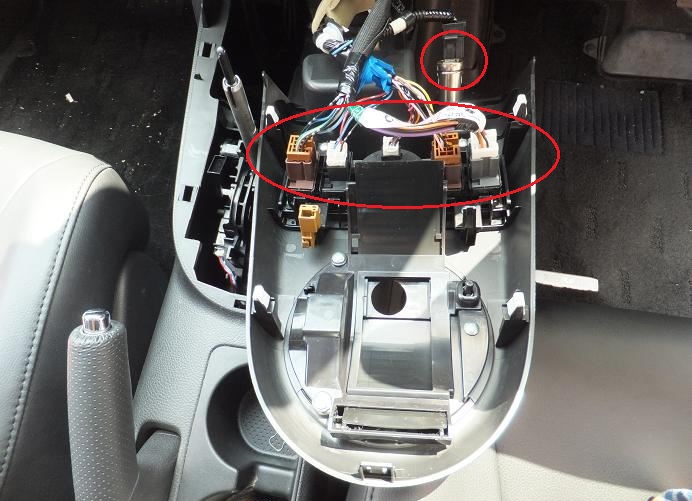

9. Отсоедините от накладки колодки проводов.

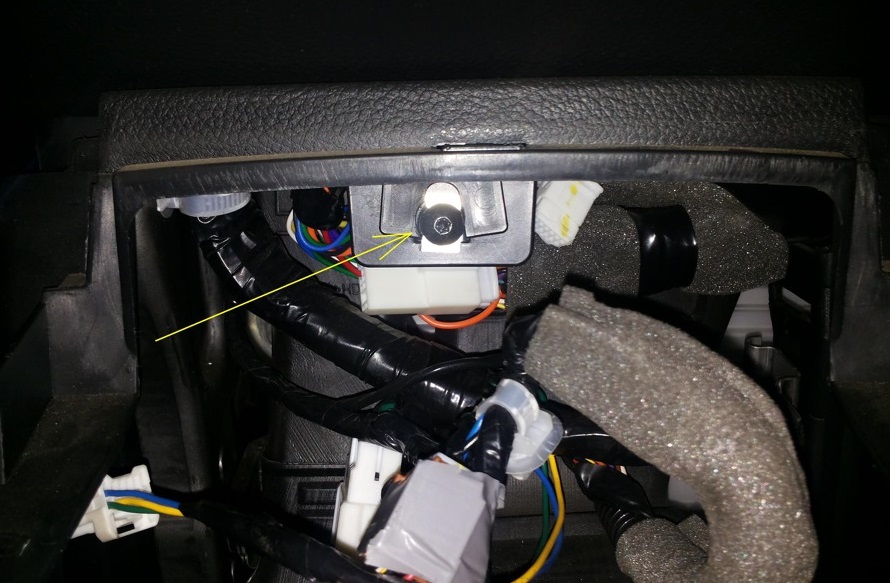

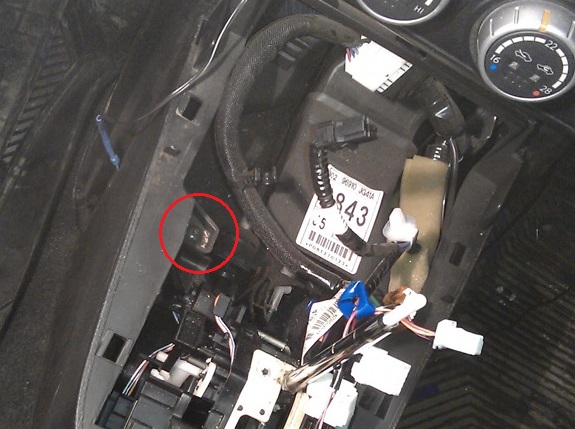

10. Ключом Torx T20 выверните болт крепления центрального тоннеля пола Ниссан Х-Трейл сверху и слева.

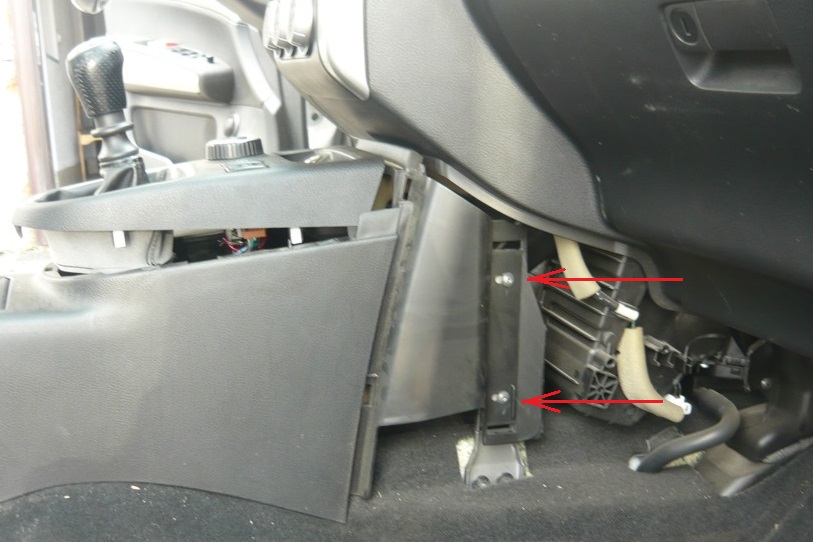

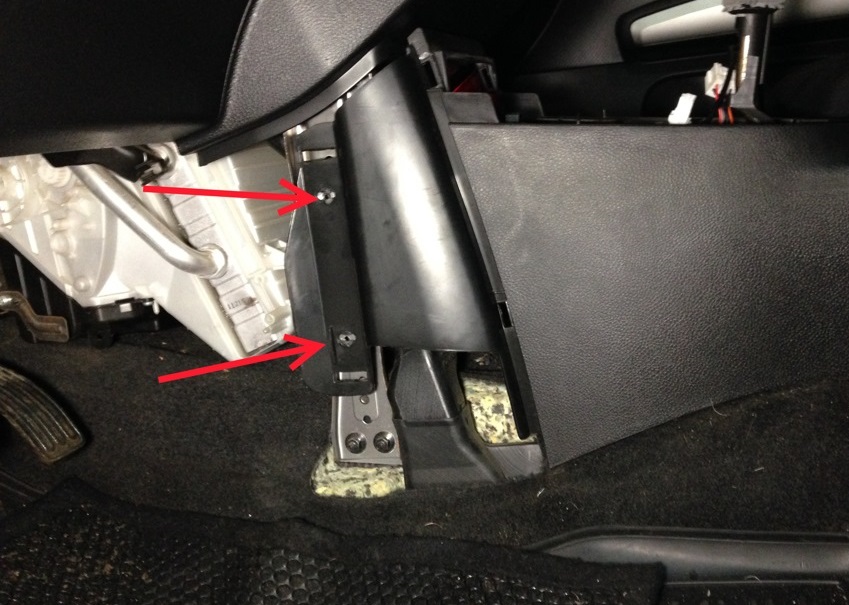

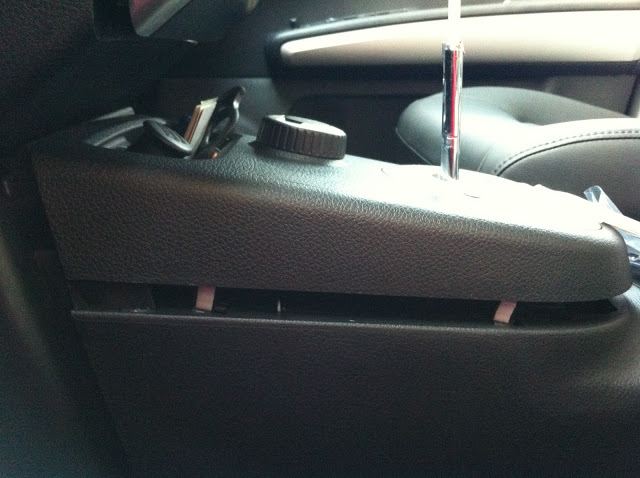

11. Ключом Torx T20 выверните 2 самореза с правой и 2 самореза с левой стороны тоннеля.

Левая

Правая

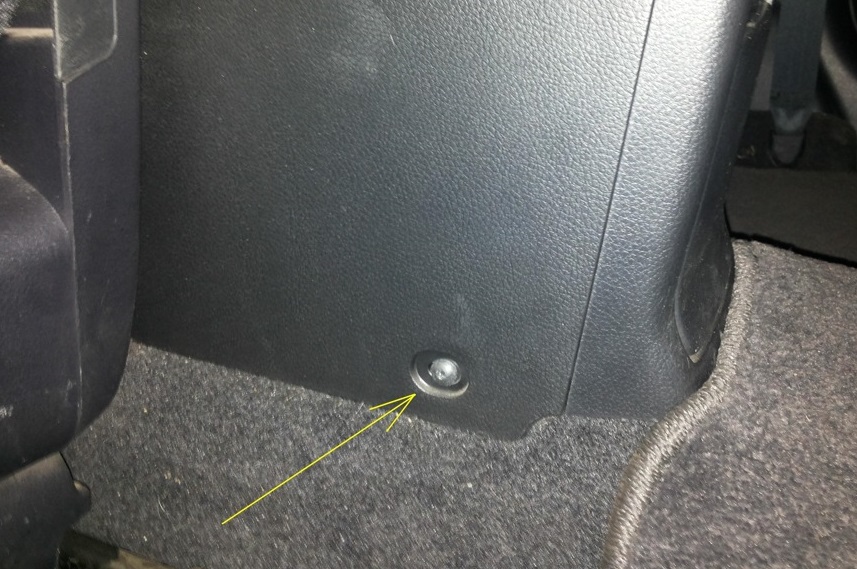

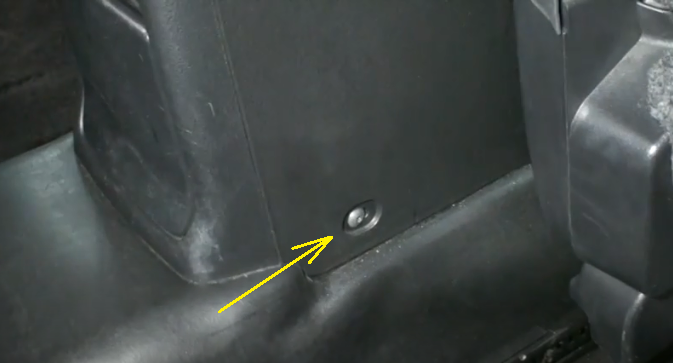

12. Ключом Torx T20 выверните сзади, с обеих сторон по винту крепления облицовки тоннеля пола Ниссан Х-Трейл.

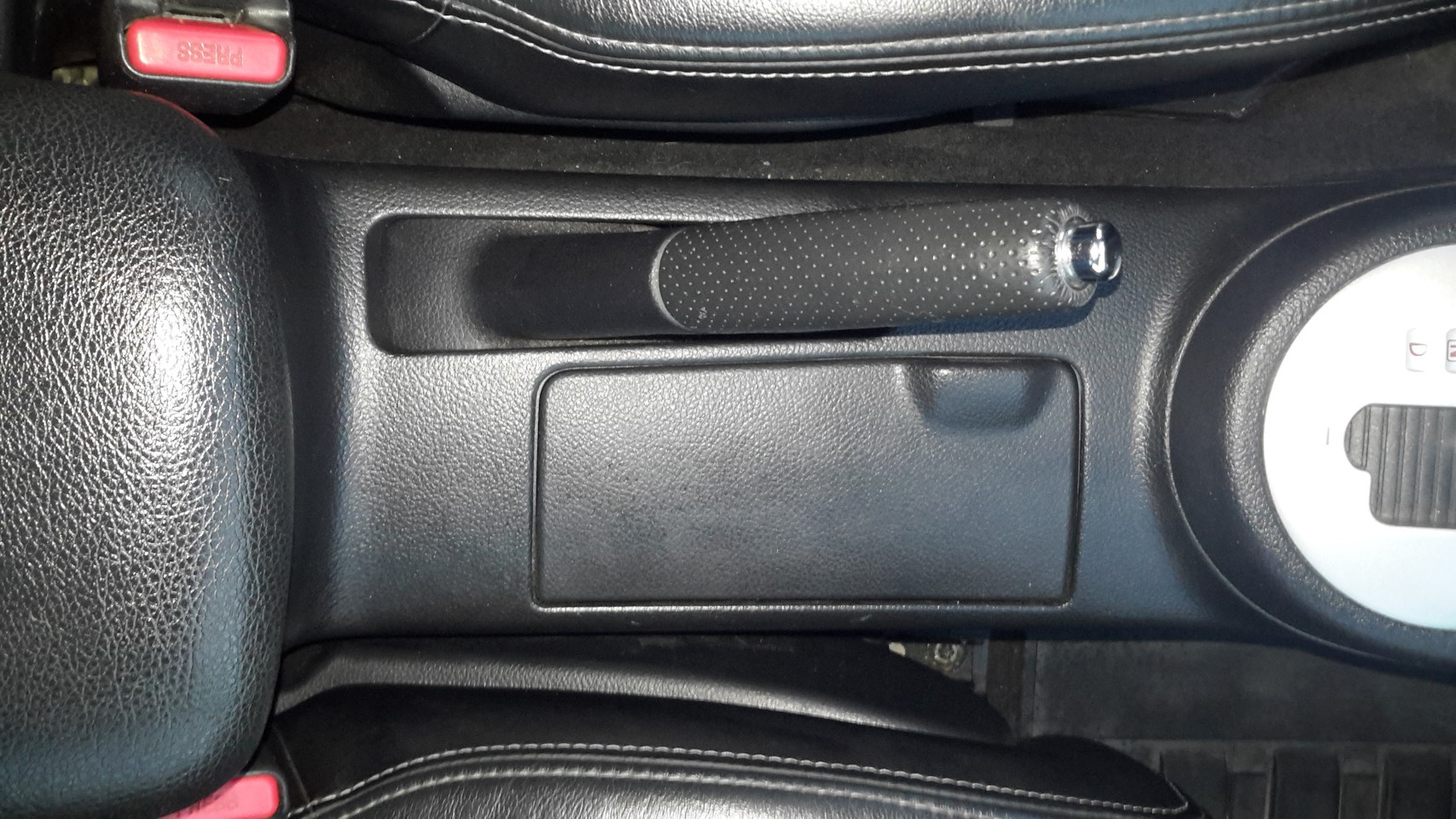

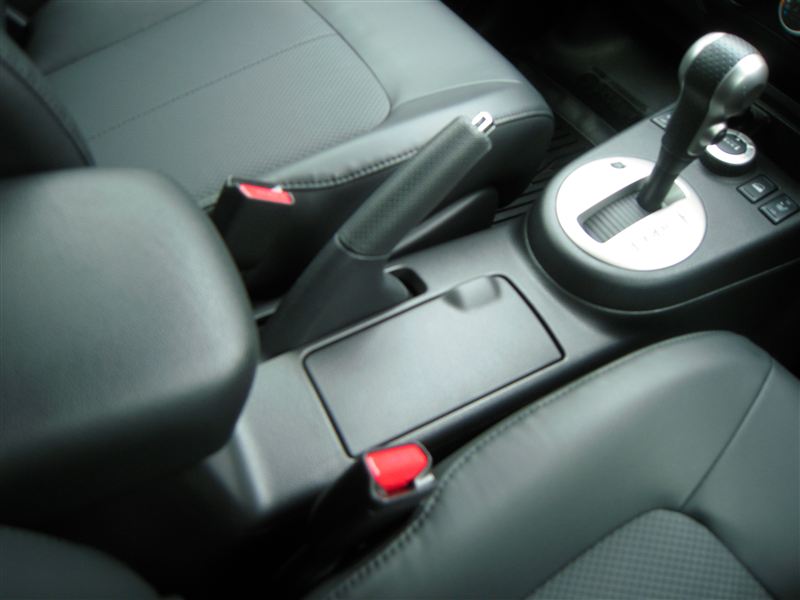

13. Затяните ручник, как можно выше и отведите тоннель пола от основания кузова.

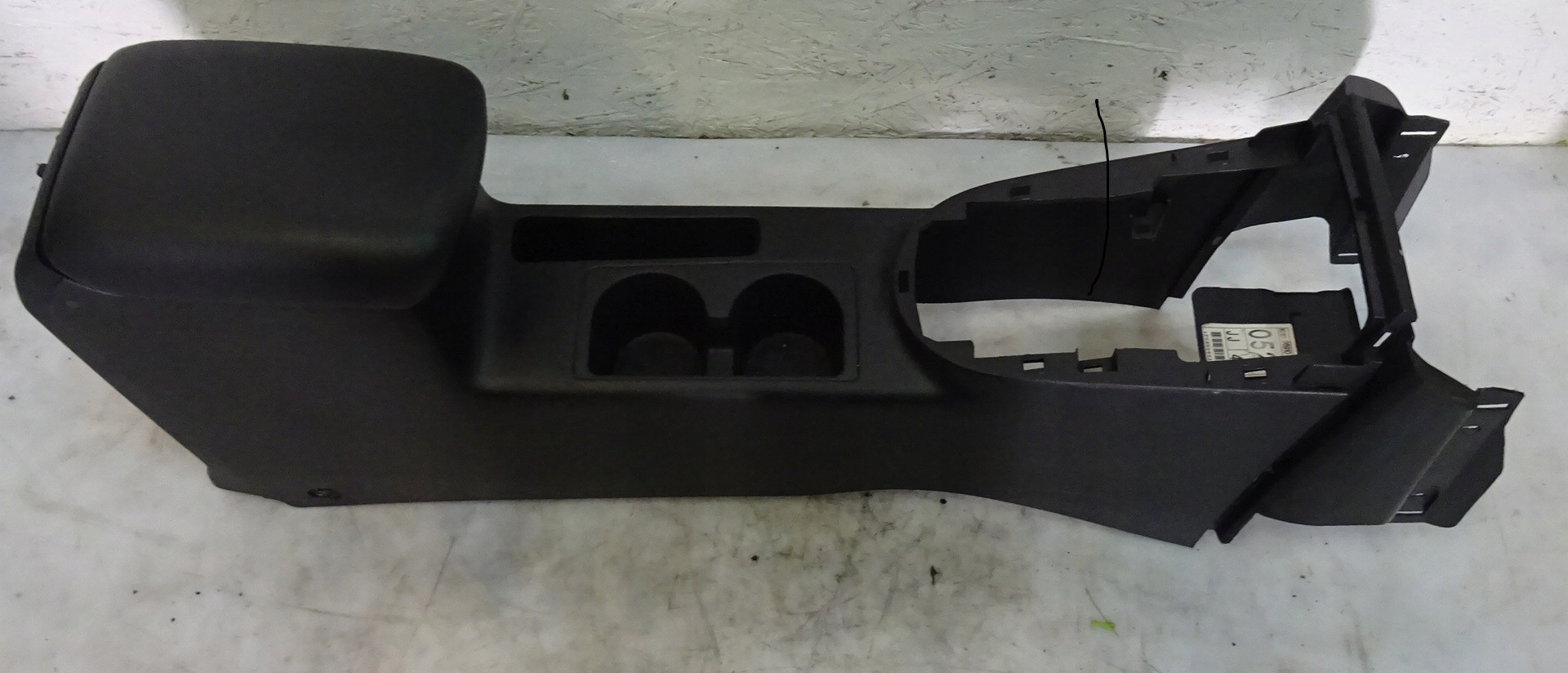

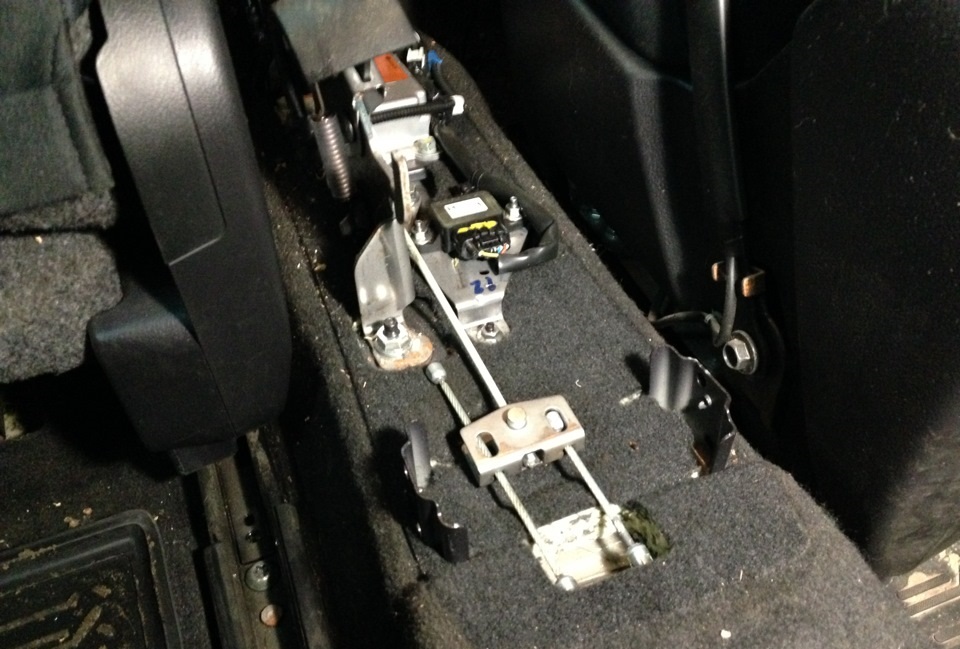

14. Снимите центральный тоннель пола Ниссан Х-Трейл.

15. Установите облицовку тоннеля пола и ручку переключения передач в порядке, обратном снятию.
