Задняя подвеска Ниссан Х-Трейл. Описание конструкции

Задняя подвеска на Ниссан Х-Трейл пружинная, независимая многорычажная с телескопическими амортизаторами двухстороннего действия и стабилизатором поперечной устойчивости торсионного типа.

К подрамнику и кузову задние рычаги крепятся через резинометаллические шарниры (сайлент-блоки).

Детали задней подвески Ниссан Х-Трейл:

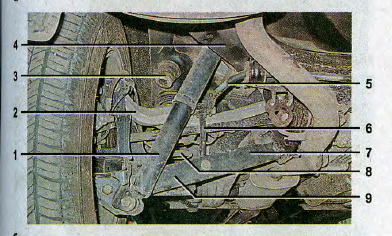

Вид сзади

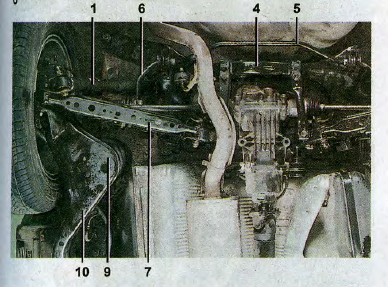

Вид снизу

1 - задний амортизатор;

2 - верхний поперечный рычаг;

3 - ограничитель хода сжатия (буфер);

4 - задний подрамник;

5 - стабилизатор поперечной устойчивости;

6 - стойка заднего стабилизатора поперечной устойчивости;

7 - нижний поперечный рычаг;

8 - пружина;

9 - нижняя чашка пружины;

10 - продольный рычаг.

Независимая подвеска задних колес Ниссан Х-Трейл обеспечивает лучшую управляемость и комфорт для водителя и пассажиров.

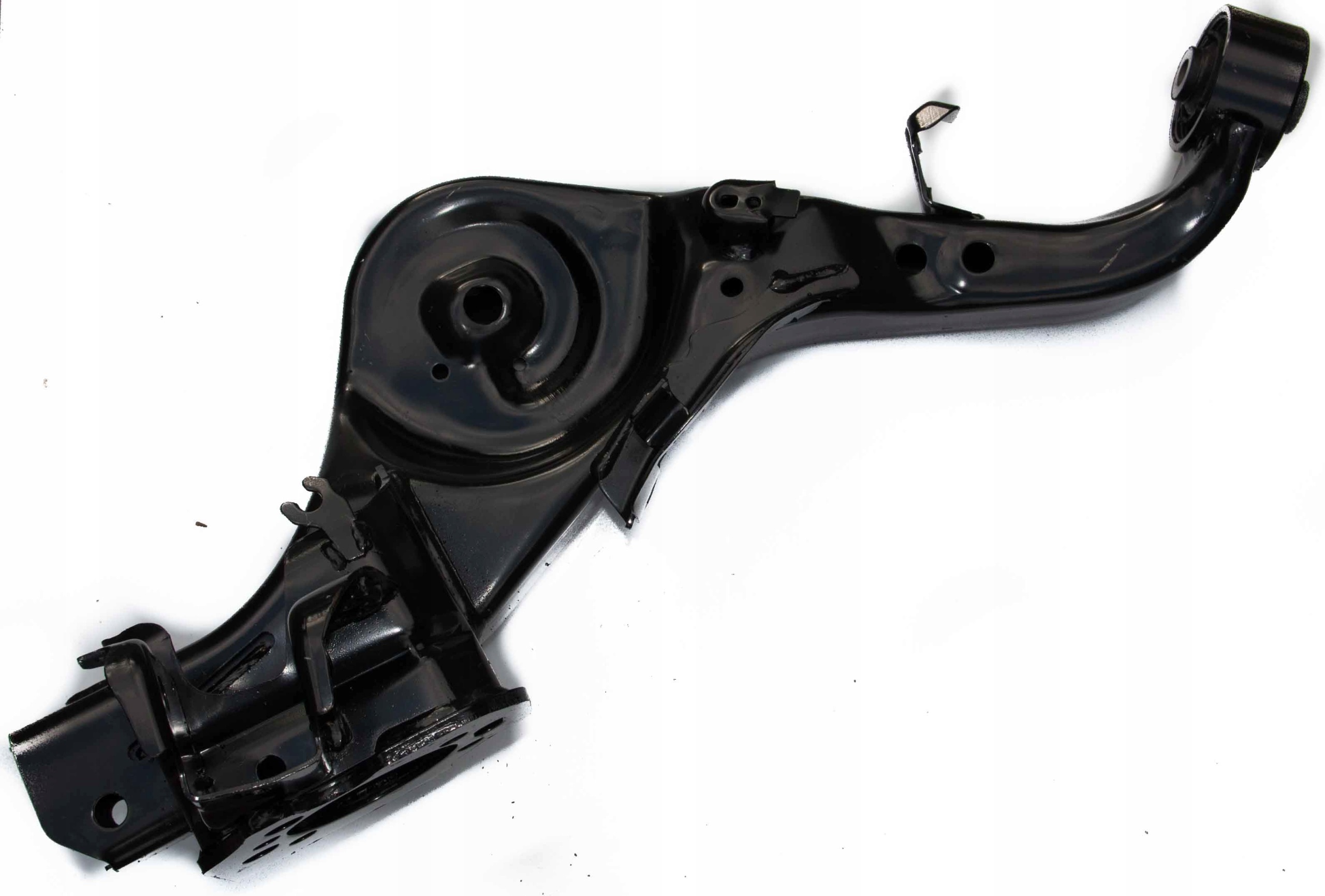

На продольном рычаге закреплены ступица с тормозным диском, суппорт тормозного механизма и механизм стояночного тормоза. Через сайлент-блоки к нему крепятся верхний и нижний поперечные рычаги, которые соединяют его с подрамником.

Продольный рычаг имеет жесткую коробчатую форму. Благодаря такой форме, нет надобности во втором продольном рычаге.

Шарниры нижнего поперечного (которым он крепится к подрамнику) и продольного рычагов (крепится к кузову) имеют эксцентрики. Поворачивая эксцентрики, можно менять положение заднего колеса относительно кузова, таким способом регулировать углы установки колес.

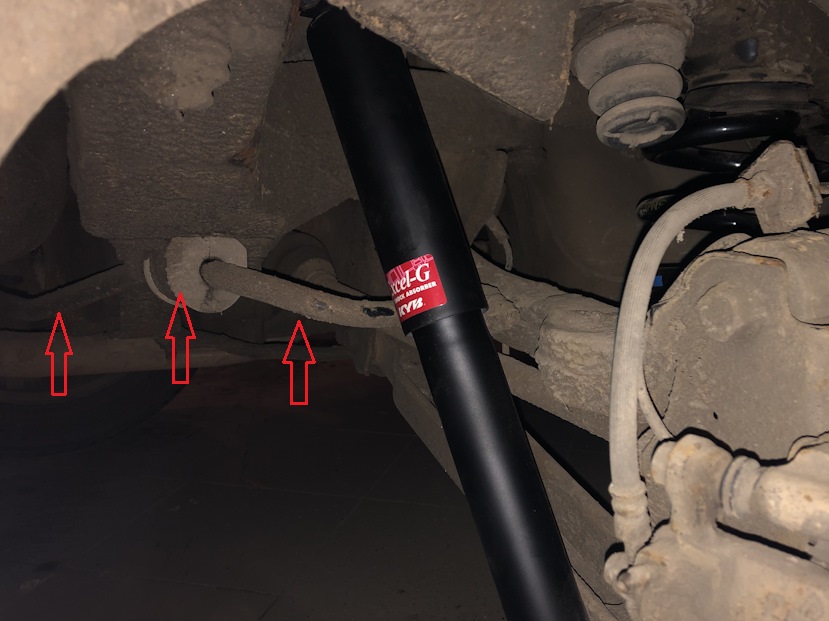

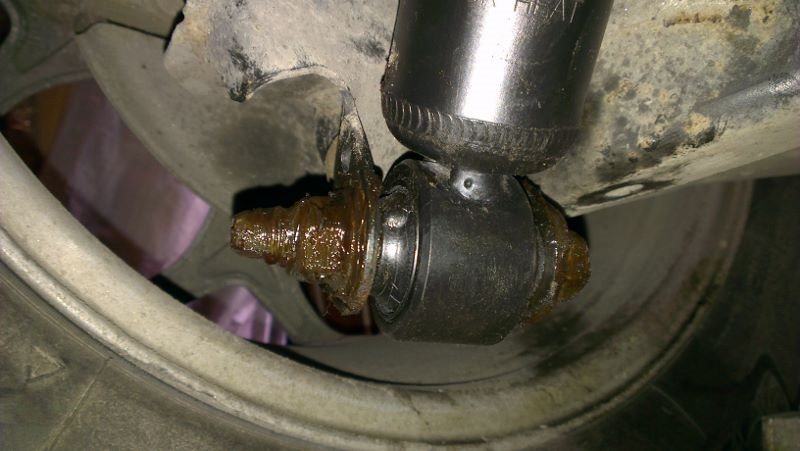

Амортизаторы крепятся к кронштейнам на продольных рычагах к кузову через сайлент-блоки.

На штоке заднего амортизатора установлен защитный чехол. Он предотвращает попадание на шток амортизатора загрязнений и пыли.

Ограничитель хода сжатия (буфер) расположен на днище кузова.

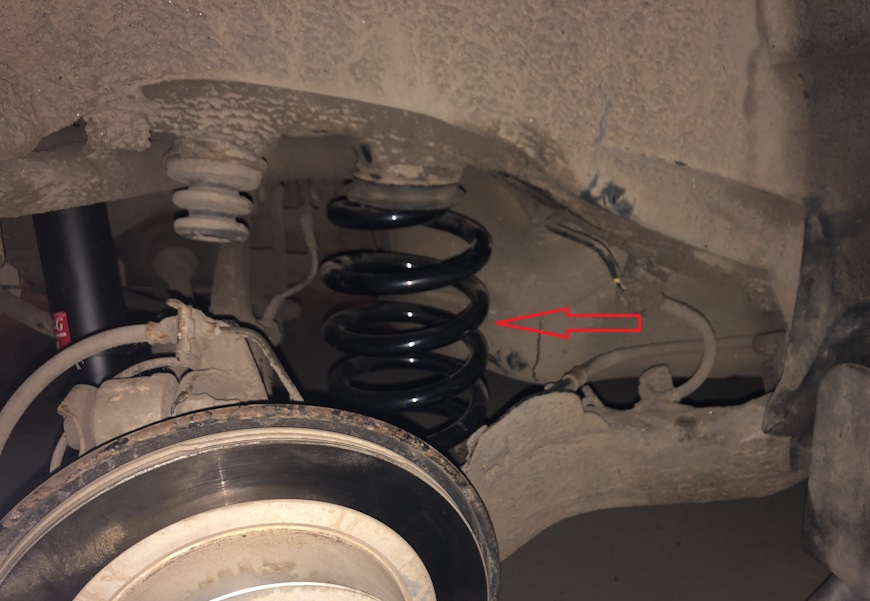

Пружины задней подвески витые, цилиндрические. Они установлены отдельно от задних амортизаторов.

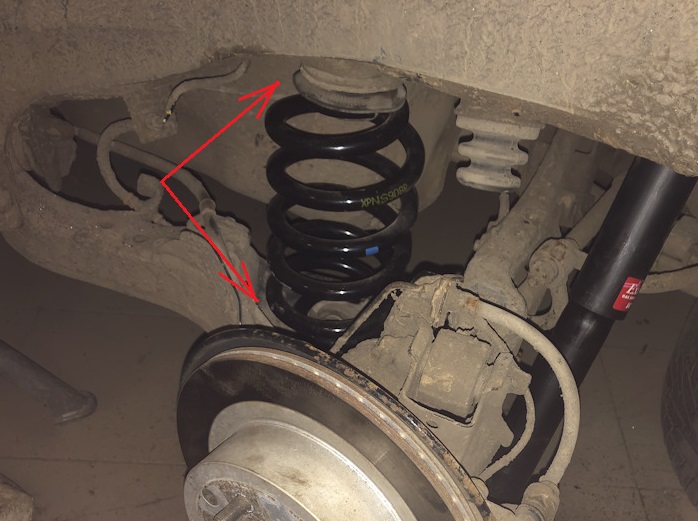

Их опорные чашки установлены на продольных рычагах и днище кузова.

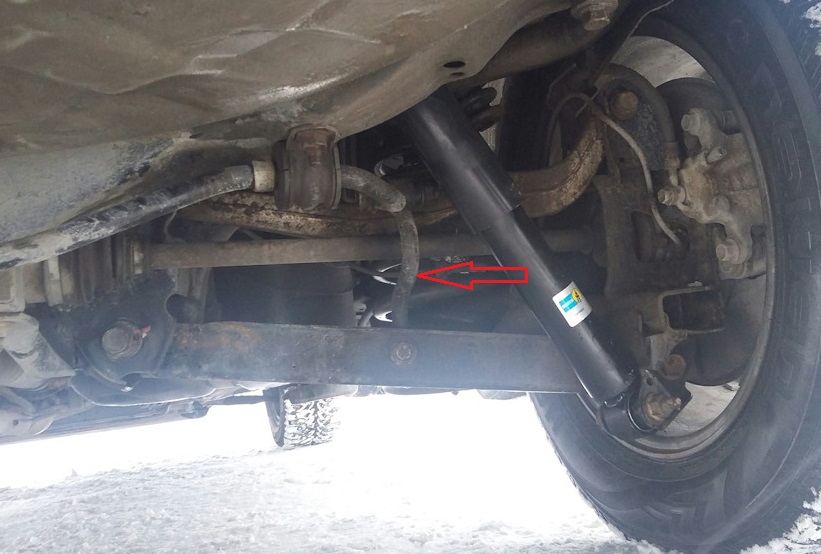

Стабилизатор поперечной устойчивости задней подвески Ниссан Х-Трейл к заднему подрамнику крепится через резиновые втулки.

С нижними поперечными рычагами соединен через стойки.
