Проверка затяжки резьбовых соединений задней подвески Ниссан Х-Трейл

Примечание:

Для безопасного использования автомобиля, элементы задней подвески должны иметь надежную фиксацию. Поэтому, проводите их проверку в строгом соответствии с планом технического обслуживания (через каждые 15 тыс. км пробега или ежегодно).

Момент затяжки можно осуществить с помощью динамометрического ключа.

Проверка затяжки резьбовых соединений задней подвески Ниссан Х-Трейл

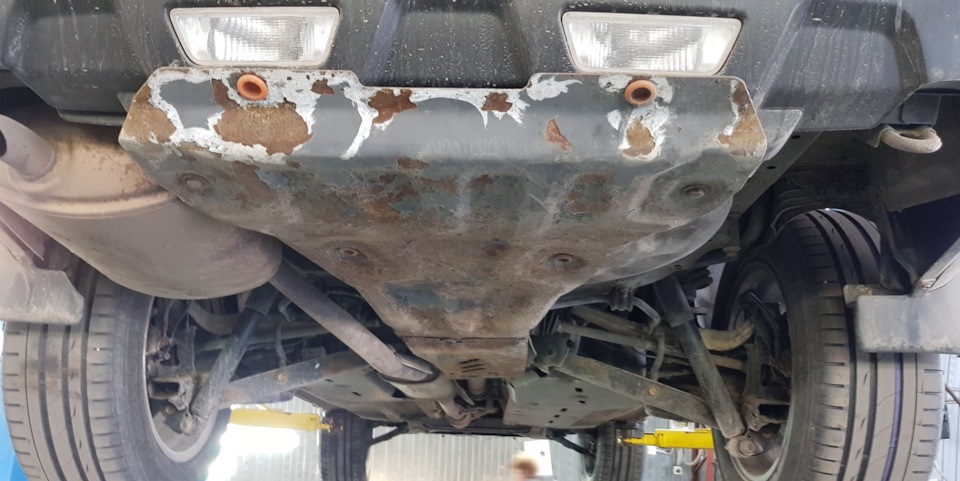

1. Установите автомобиль на подъемник, смотровую яму или эстакаду.

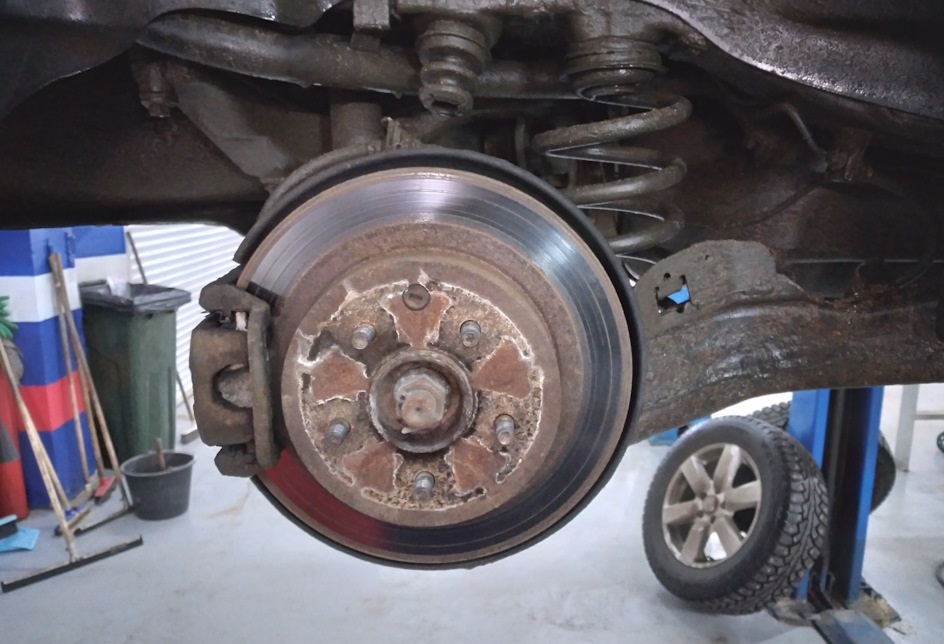

2. Баллонным ключом выверните гайки крепления и снимите задние колеса.

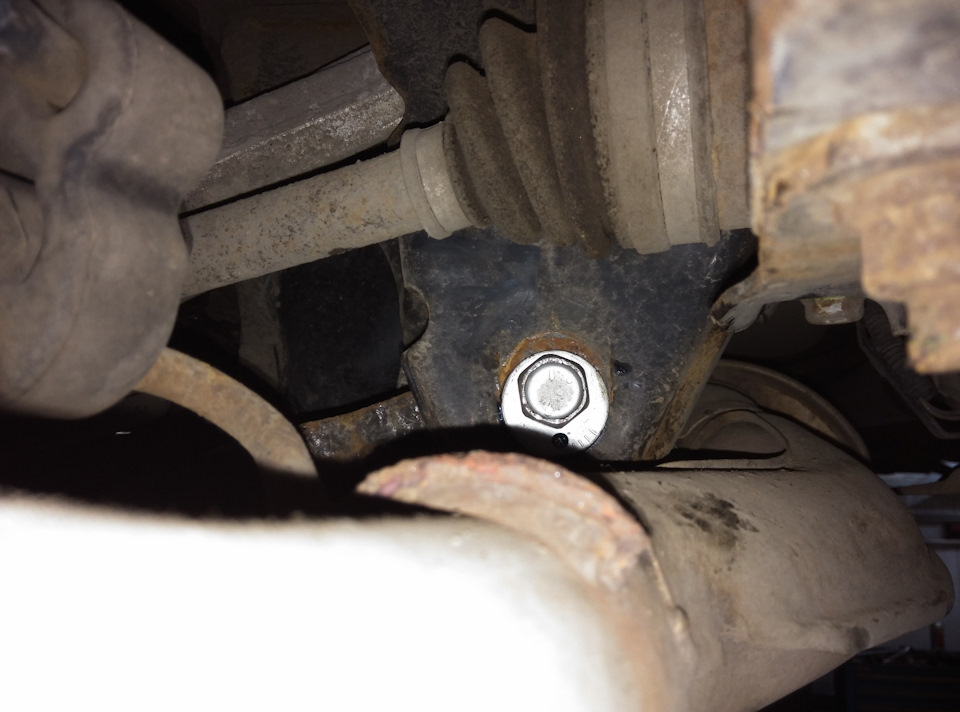

3. Динамометрическим ключом проверьте моменты затяжки резьбовых соединений деталей задней подвески Ниссан Х-Трейл:

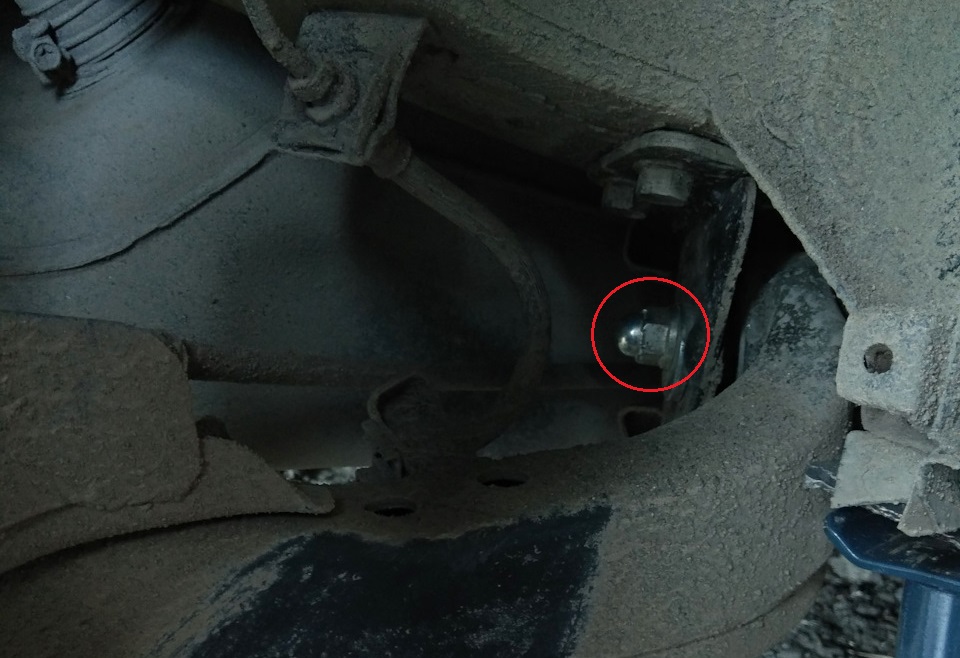

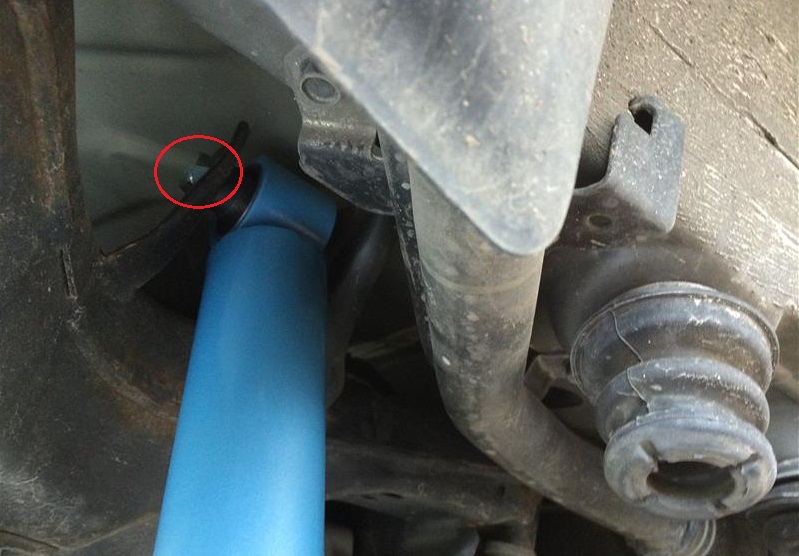

— болт верхнего крепления амортизатора. Момент затяжки — 150 Н•м. Торцевой ключ на 18 мм;

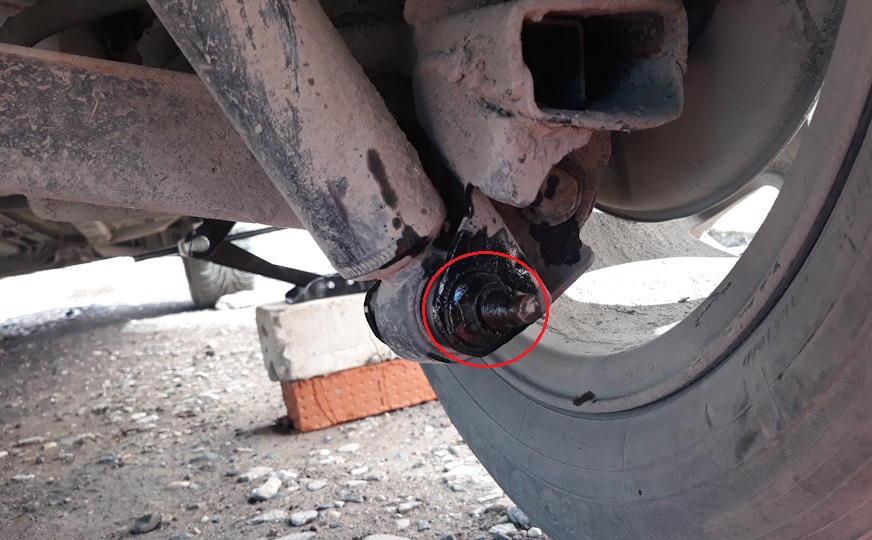

— болт нижнего крепления амортизатора подвески Ниссан Х-Трейл. Момент затяжки — 120 Н•м. Торцевой ключ на 18 мм;

— болт крепления нижнего рычага к продольному. Момент затяжки — 150 Н•м. Торцевой ключ на 21 мм;

Примечание:

При подтяжке соединений, в которых присутствуют эксцентрики регулировки схождения задних колес, следите за эксцентриком и не допускайте его вращения.

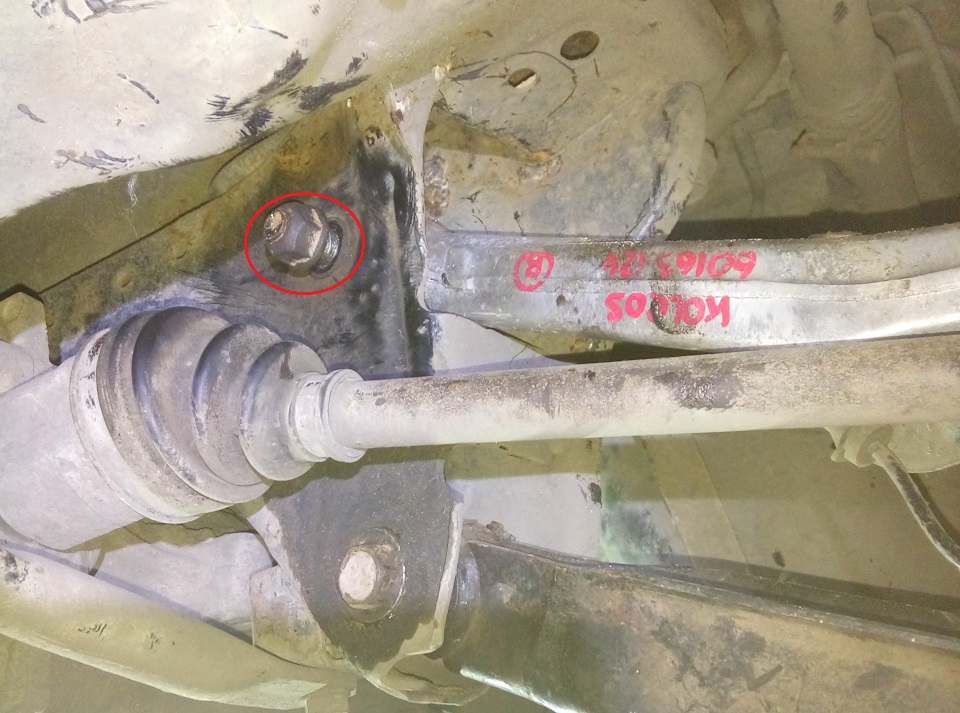

— гайка болта крепления нижнего рычага к заднему подрамнику. Момент затяжки — 130 Н•м. Ключ накидной на 21 мм. Возможно, прийдется зафиксировать болт от поворачивания еще одним ключом на 21 мм;

— гайка болта крепления верхнего рычага к продольному. Момент затяжки — 150 Н•м. Два накидных ключа на 21 мм;

— гайка болта крепления верхнего рычага к заднему подрамнику Ниссан Х-Трейл. Момент затяжки — 150 Н•м. Накидной ключ на 21 мм;

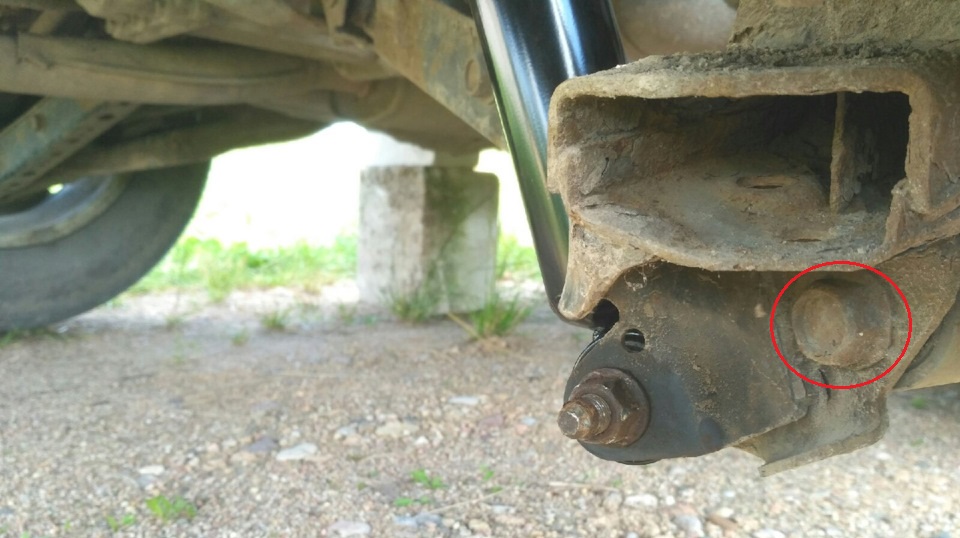

— гайка болта крепления продольного рычага. Момент затяжки — 130 Н•м. Ключ накидной на 21 мм. Возможно, прийдется зафиксировать болт от поворачивания еще одним ключом на 21 мм;

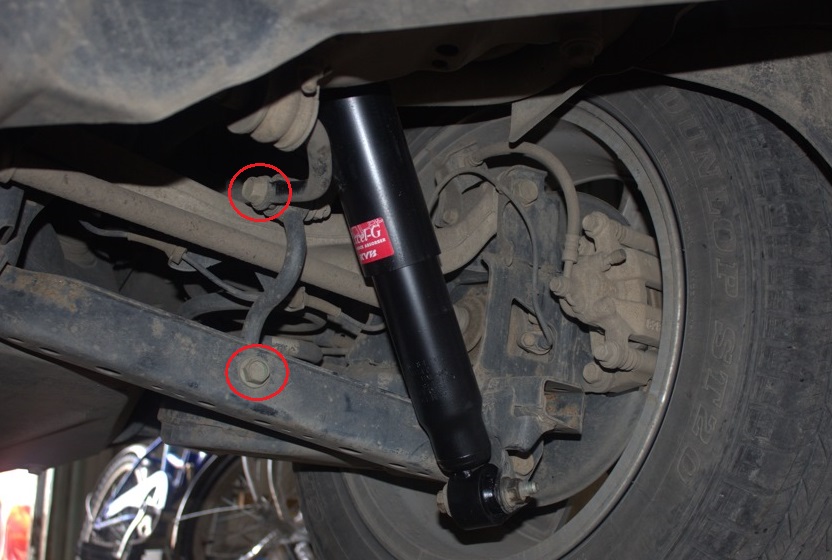

— болты крепления кронштейна заднего стабилизатора поперечной устойчивости. Момент затяжки — 35.5 Н•м. Торцевой ключ на 16 мм;

— гайки крепления стойки заднего стабилизатора поперечной устойчивости Ниссан Х-Трейл. Момент затяжки — 110 Н•м. Торцевой ключ на 18 мм.
