Замена переднего амортизатора Ниссан Х-Трейл

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Гаечный ключ накидной прямой 19 мм 1 шт.
Ключ трещоточный 1 шт.
Торцевая головка 13 мм 1 шт.
Удлинитель торцевых головок 1 шт.
Шестигранный ключ 6 мм 1 шт.
Динамометрический ключ 1 шт.
Гаечный ключ накидной прямой 18 мм 1 шт.
Гаечный ключ накидной прямой 21 мм 1 шт.
Пассатижи 1 шт.
Баллонный ключ 1 шт.
Опорные стойки 1 шт.
Отвертка плоская средняя 1 шт.
Стяжка для пружин 1 шт.
Гаечный ключ накидной изогнутый 18 мм 1 шт.
Торцевая головка 21 мм 1 шт.
Домкрат 1 шт.
Щетка металлическая 1 шт.
Детали и расходники:
Ветошь 1 шт.
Противооткатные упоры 1 шт.
Тканевые перчатки 1 шт.
Передние амортизаторы 1 шт.
Шнур или проволока 1 шт.
Аэрозольная смазка типа WD-40 1 шт.

Примечание:

Для того, чтобы заменить передний амортизатор Ниссан Х-Трейл, сначала нужно будет снять саму стойку. Правая и левая амортизаторные стойки снимаются и устанавливаются аналогично.

Амортизаторы передней подвески заменяйте парами.

Ремонт амортизатора телескопической стойки своими силами обычно не приводит к желаемому результату. Поэтому в статье описана только его замена.

Снятие передней стойки амортизатора Ниссан Х-Трейл

1. Затормозите автомобиль стояночным тормозом.

Замена колеса на Ниссан Х-Трейл

2. Установите под них противооткатные упоры.

Замена колеса на Ниссан Х-Трейл

3. Баллонным ключом или торцевой головкой на 21 мм ослабьте затяжку всех гаек крепления колеса приблизительно на пол-оборота.

Замена колеса на Ниссан Х-Трейл

4. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого амортизатора Ниссан Х-Трейл.

Замена колеса на Ниссан Х-Трейл

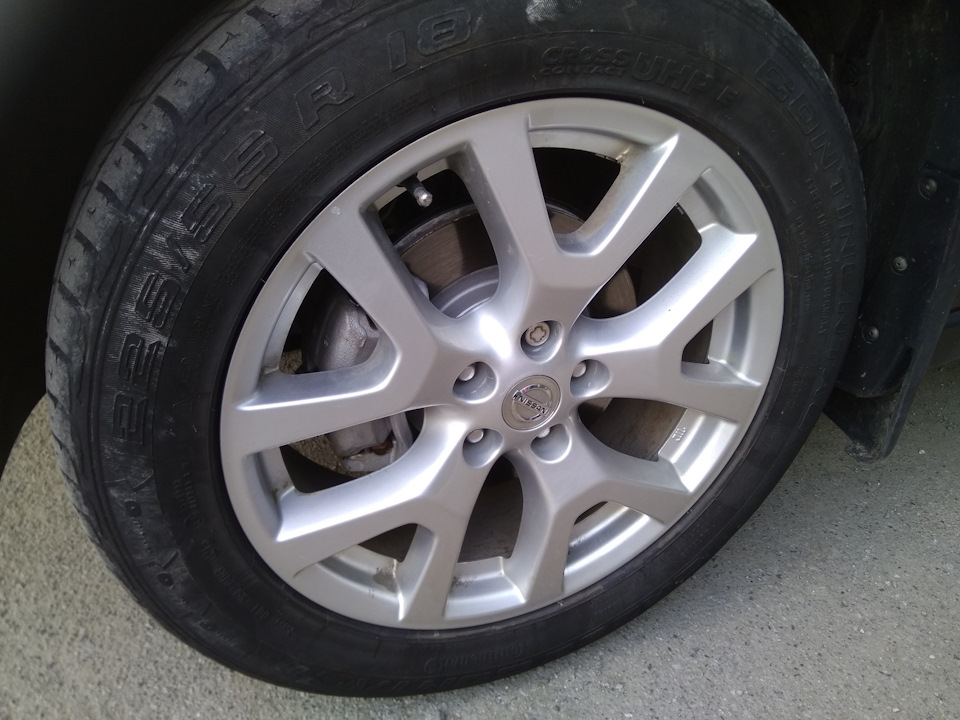

5. Окончательно отверните гайки крепления, и снимите колесо.

Замена передней стойки амортизатора Ниссан Х-Трейл

6. С помощью пассатижей извлеките пружинный фиксатор крепления тормозного шланга.

Замена передней стойки амортизатора Ниссан Х-Трейл

7. Подденьте отверткой резиновые втулки. Извлеките тормозной шланг и провод датчика скорости вращения колеса из пазов кронштейнов.

Замена передней стойки амортизатора Ниссан Х-Трейл

Примечание:

Отсоединять датчик скорости вращения колеса от поворотного кулака не обязательно.

8. Подденьте плоской отверткой и снимите защитный колпачок с гайки крепления передней стойки стабилизатора.

Замена передней стойки амортизатора Ниссан Х-Трейл

9. Металлической щеткой очистите гайку и резьбу пальца от грязи и ржавчины. Обработайте их проникающей смазкой.

Замена передней стойки амортизатора Ниссан Х-Трейл

10. Удерживая палец шарового шарнира от поворачивания ключом на 19 мм, ключом на 18 мм отверните гайку крепления передней стойки стабилизатора к кронштейну передней амортизаторной стойки.

Замена передней стойки амортизатора Ниссан Х-Трейл

11. Снимите гайку и отведите стойку в сторону.

Замена передней стойки амортизатора Ниссан Х-Трейл

12. Металлической щеткой очистите резьбовую поверхность болтов крепления поворотного кулака к стойке переднего амортизатора Ниссан Х-Трейл. Обработайте их проникающей смазкой.

Замена передней стойки амортизатора Ниссан Х-Трейл

13. Ключом на 21 мм отверните гайки болтов крепления стойки (можно ключом на 21 мм также зафиксировать болты от поворачивания).

Замена передней стойки амортизатора Ниссан Х-Трейл

14. Извлеките болты из отверстий.

Замена передней стойки амортизатора Ниссан Х-Трейл

15. Поднимите крышку капота и зафиксируйте ее упором.

Замена передней стойки амортизатора Ниссан Х-Трейл

16. Торцевой головкой на 13 мм выверните 2 болта крепления стойки переднего амортизатора Ниссан Х-Трейл.

Замена передней стойки амортизатора Ниссан Х-Трейл

17. Плоской отверткой извлеките заглушку.

Замена передней стойки амортизатора Ниссан Х-Трейл

18. Торцевой головкой с удлинителем на 13 мм выверните 3-й болт крепления опоры стойки амортизатора.

Замена передней стойки амортизатора Ниссан Х-Трейл

19. Снимите стойку с автомобиля.

Замена передней стойки амортизатора Ниссан Х-Трейл

20. Зафиксируйте поворотный кулак и ступицу, например подвязав их проволокой к кузову.

Замена переднего амортизатора Ниссан Х-Трейл

1. Если есть возможность, зажмите стойку амортизатора в тисках.

Замена пыльника стойки амортизатора Ниссан Х-Трейл

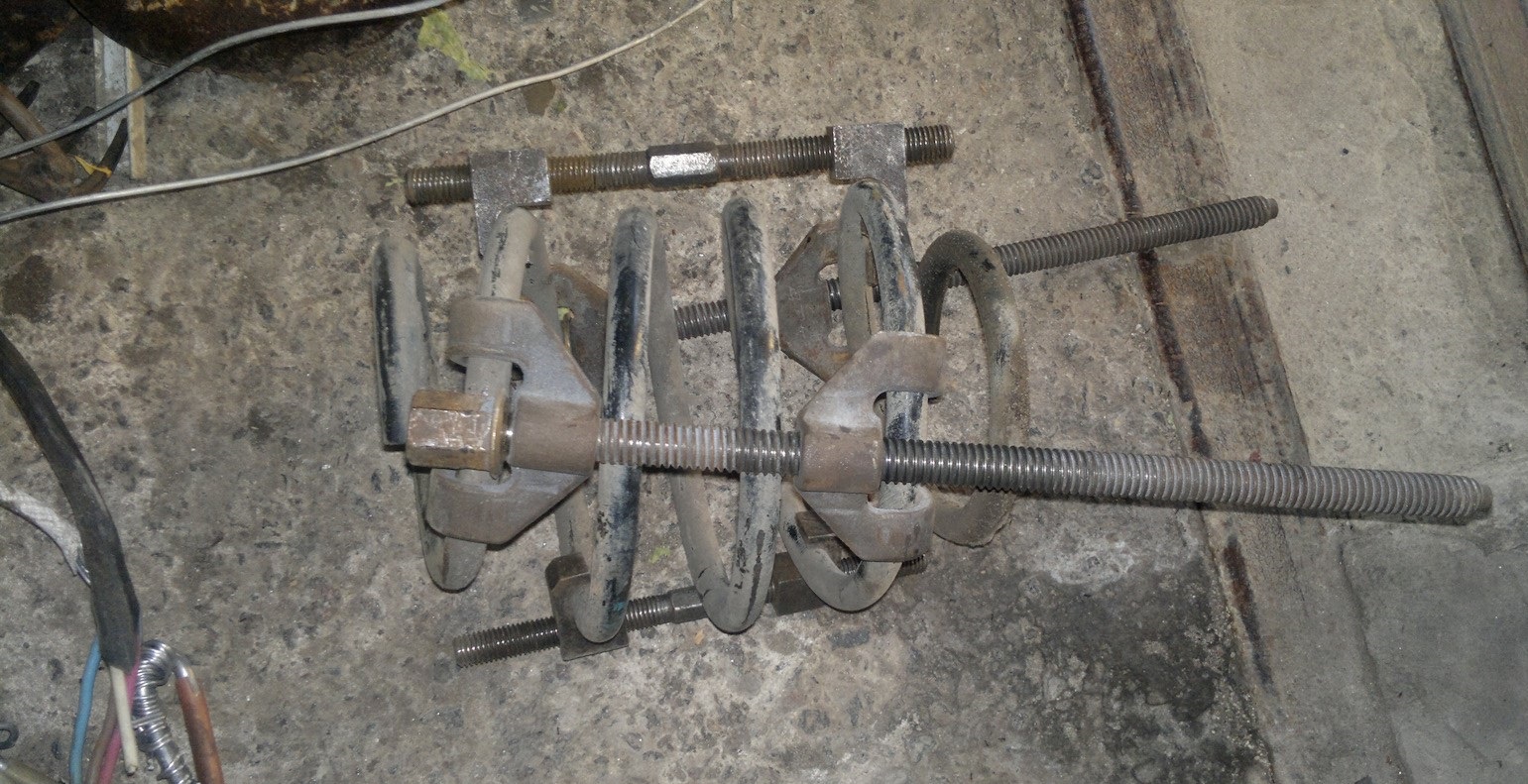

2. Установите на стойку специальное приспособление для сжатия пружин.

Замена пыльника стойки амортизатора Ниссан Х-Трейл

3. Равномерно, с двух сторон, сожмите пружину амортизатора Ниссан Х-Трейл до снятия нагрузки с верхней чашки.

Замена пыльника стойки амортизатора Ниссан Х-Трейл

Примечание:

Будьте осторожны: сжатая пружина имеет большую энергию, и, распрямляясь при срыве стяжки, может нанести серьезную травму.

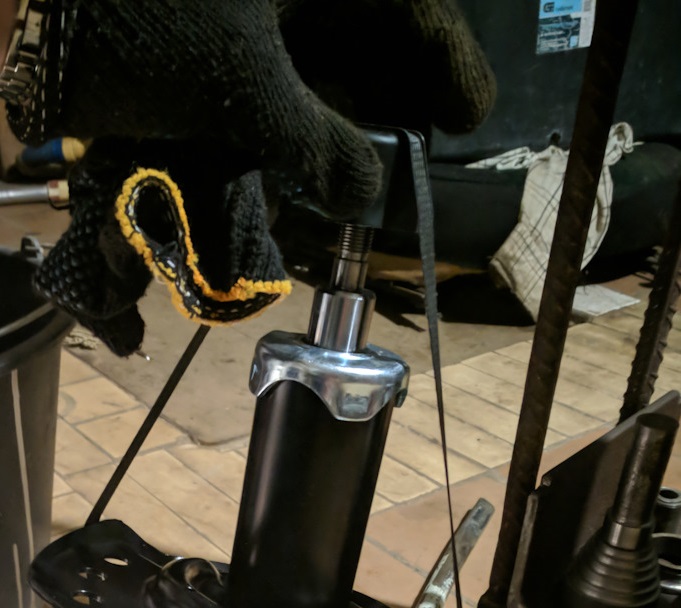

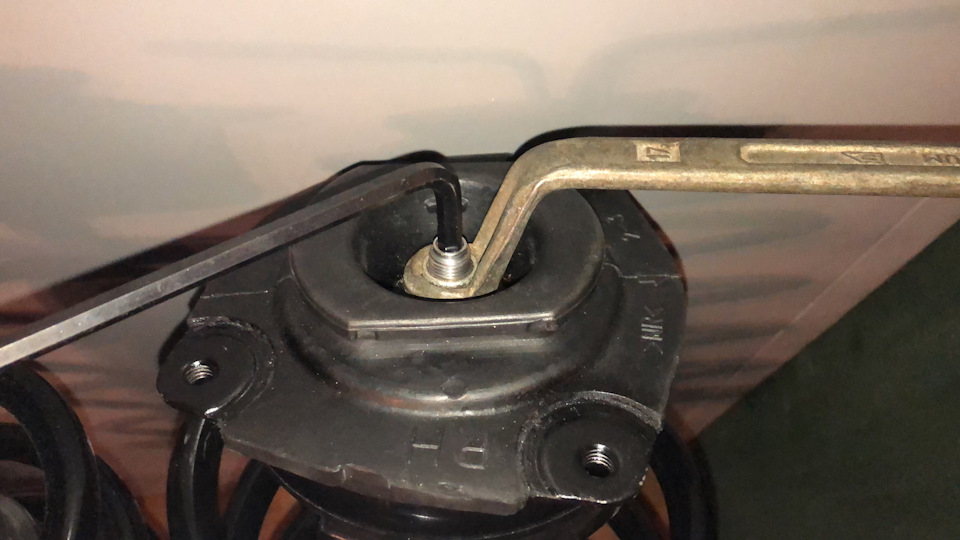

4. Зафиксируйте шток шестигранным ключом на 6 мм. Накидным изогнутым ключом на 18 мм отверните гаку штока амортизатора.

Замена переднего амортизатора Ниссан Х-Трейл

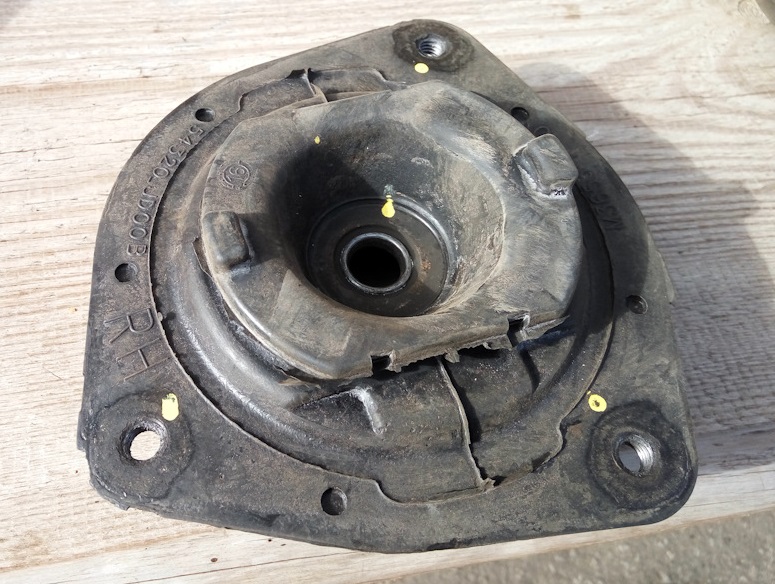

5. Снимите верхнюю опору стойки амортизатора Ниссан Х-Трейл.

Замена переднего амортизатора Ниссан Х-Трейл

6. Снимите опорный подшипник амортизатора.

Замена переднего амортизатора Ниссан Х-Трейл

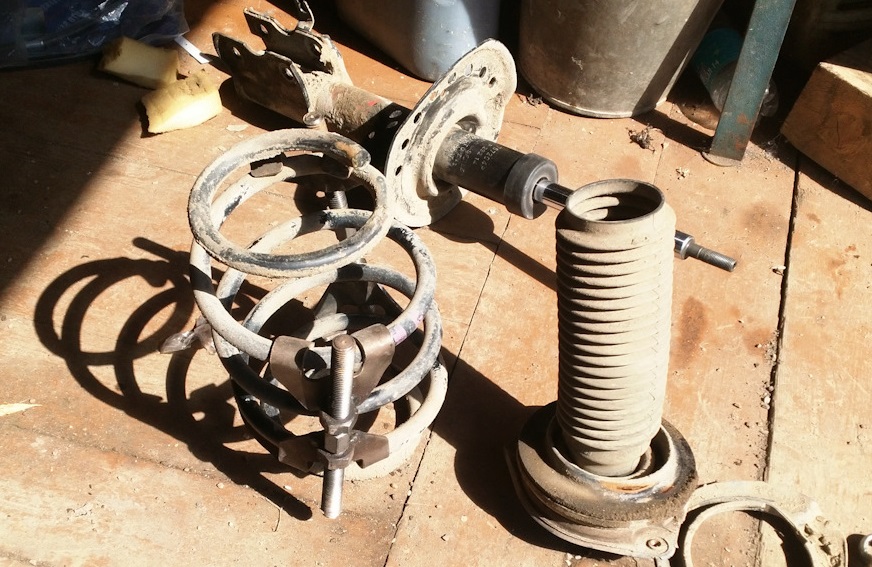

7. Аккуратно снимите пружину со штока амортизатора вместе со стяжкой.

Замена переднего амортизатора Ниссан Х-Трейл

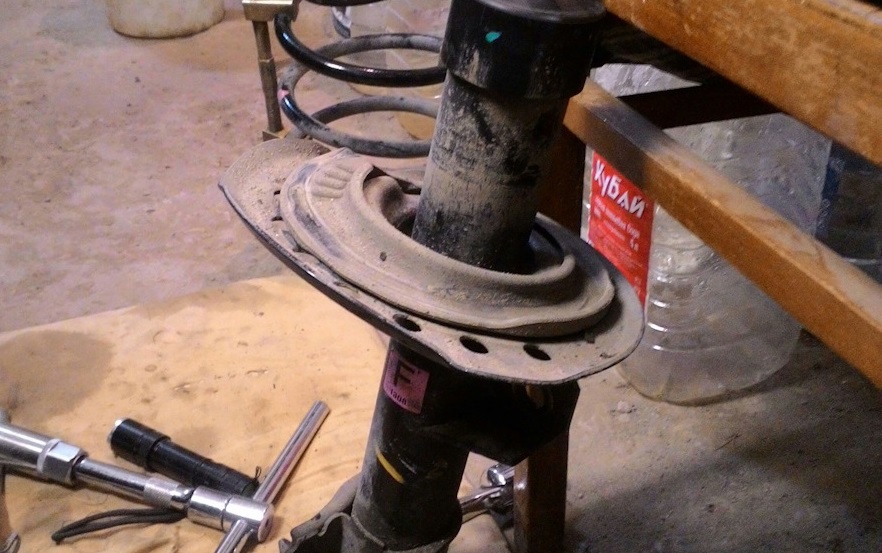

8. Снимите пыльник.

Замена переднего амортизатора Ниссан Х-Трейл

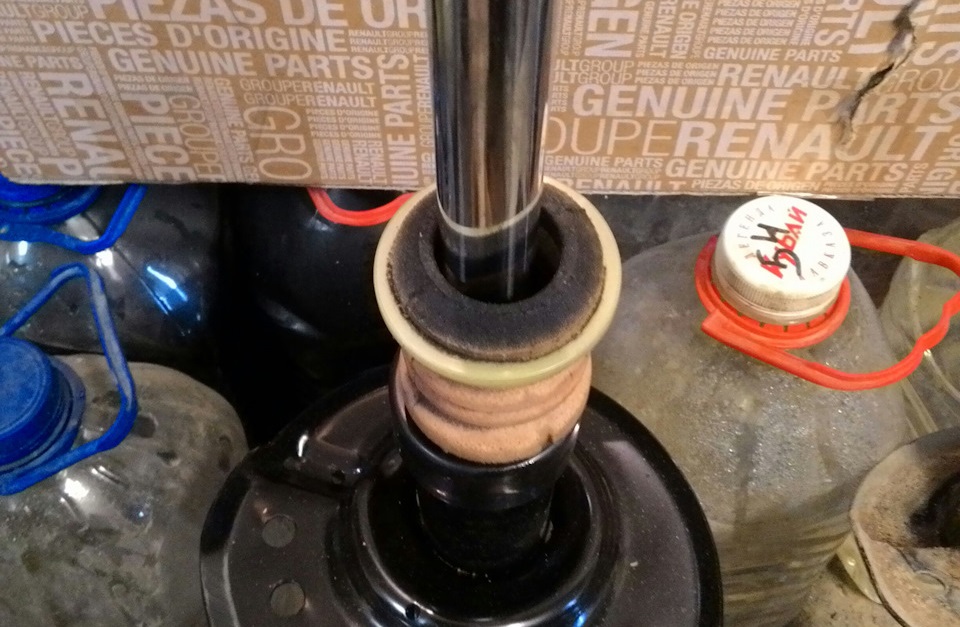

9. Снимите отбойник.

Замена переднего амортизатора Ниссан Х-Трейл

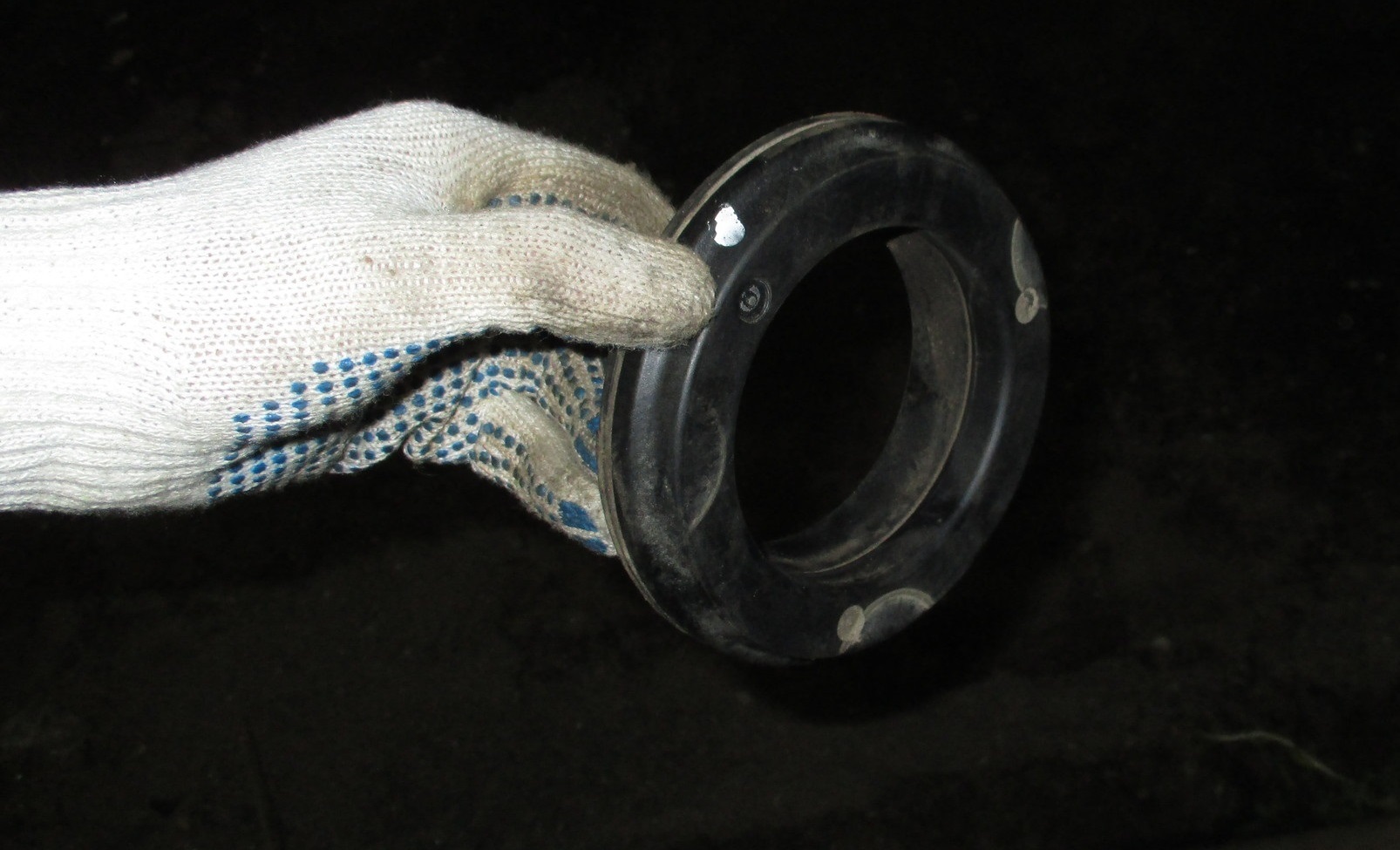

10. Снимите прокладку нижней опорной чашки пружины.

Замена переднего амортизатора Ниссан Х-Трейл

11. Проверьте исправность амортизатора Ниссан Х-Трейл, полностью выдвигая и утапливая шток. Если при перемещении штока чувствуются рывки, провалы или слышны посторонние звуки, это значит, что амортизатор неисправен.

Замена переднего амортизатора Ниссан Х-Трейл

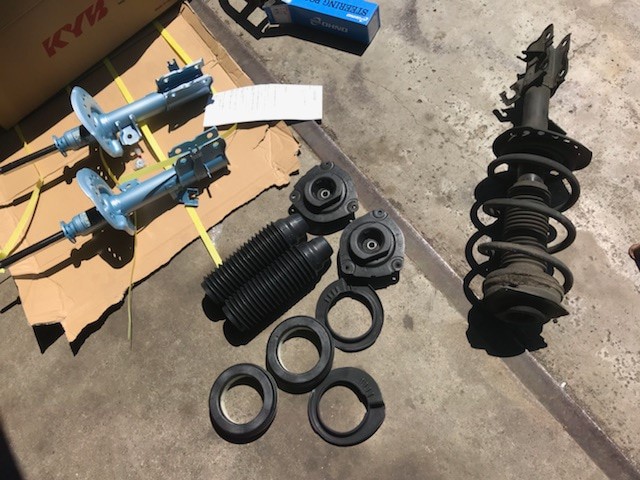

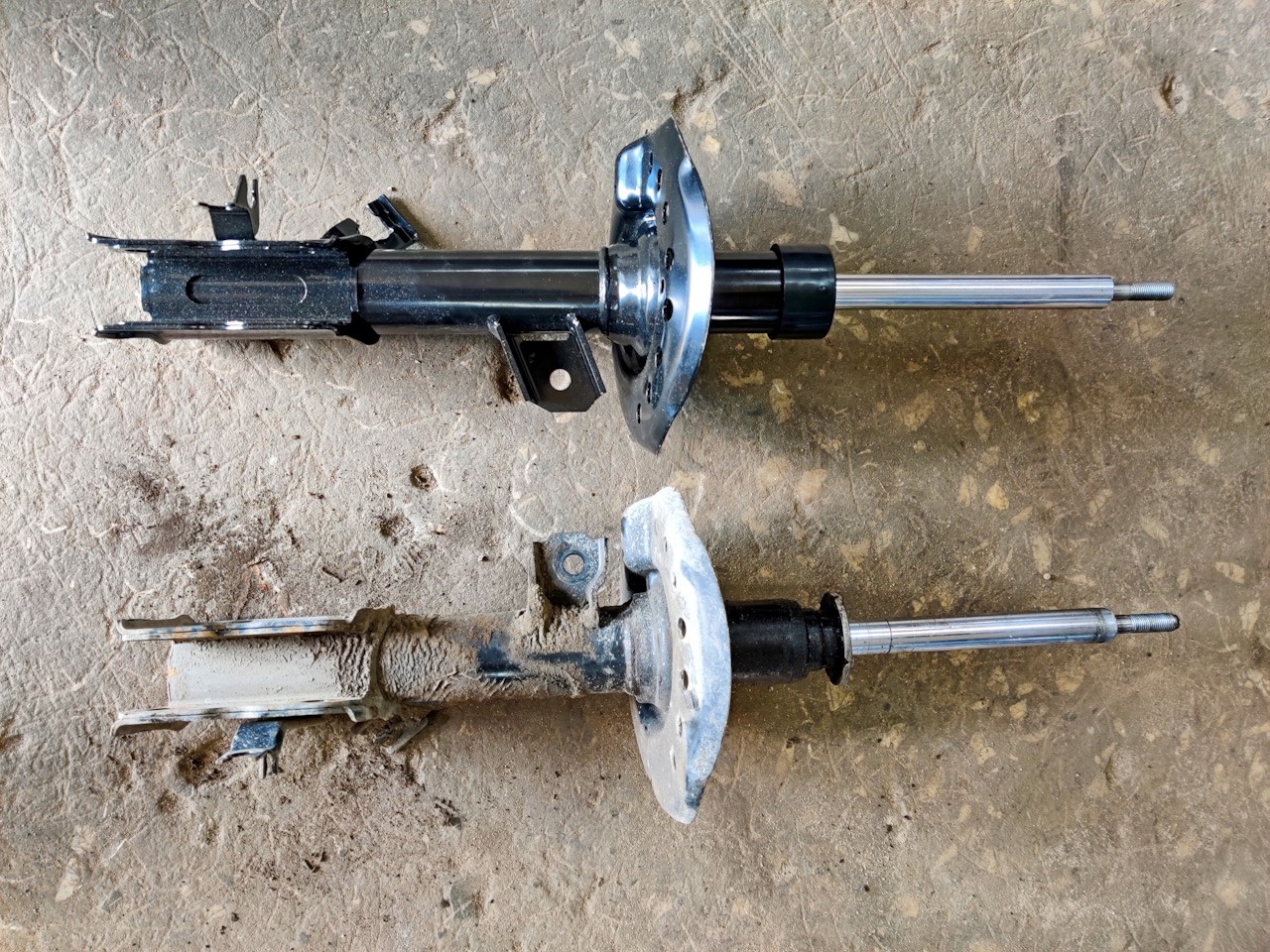

12. Замените передний амортизатор Ниссан Х-Трейл на новый.

Замена переднего амортизатора Ниссан Х-Трейл

13. Осмотрите состояние деталей амортизаторной стойки. При необходимости, замените их на новые.

Замена переднего амортизатора Ниссан Х-Трейл

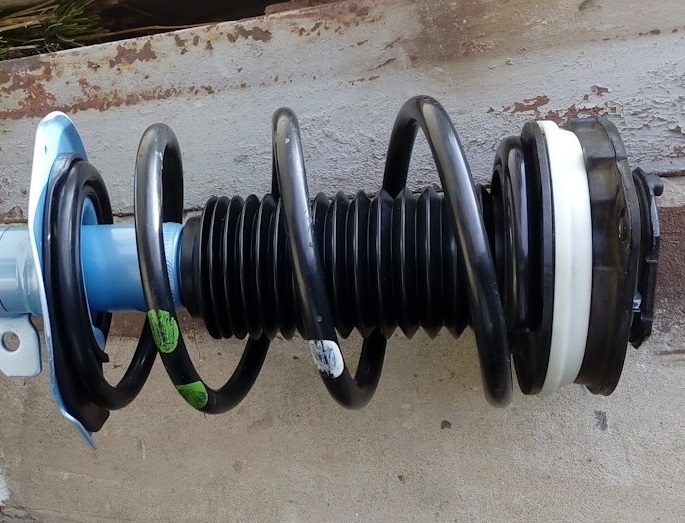

14. Соберите переднюю амортизаторную стойку в порядке, обратном снятию. Следите за тем, чтобы пружина была правильно установлена относительно упоров на нижней и верхней чашках. Момент затяжки гайки штока амортизатора — 68 Н•м.

Замена переднего амортизатора Ниссан Х-Трейл

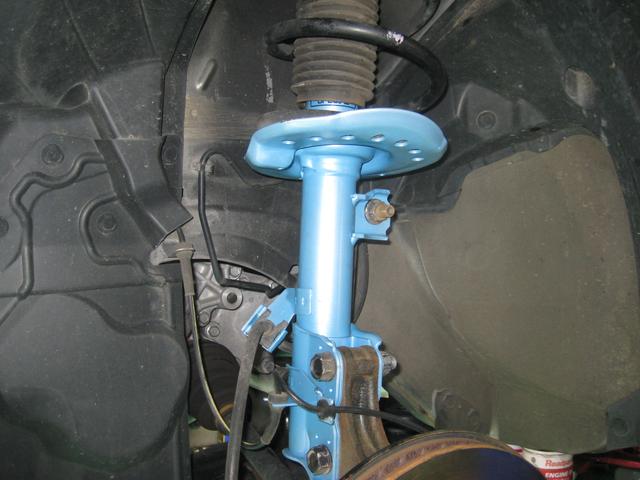

15. Установите амортизаторную стойку и все снятые детали в порядке, обратном снятию. Сначала стойку закрепите на 3 гайки сверху, под капотом.

Замена переднего амортизатора Ниссан Х-Трейл

Примечание:

Метки на опоре LH (левая) или RH (правая) должны быть обращены к задней части автомобиля, а указательная стрелка на опоре будет обращена наружу.

16. Аналогично замените передний амортизатор Ниссан Х-Трейл и с другой стороны автомобиля.

Замена переднего амортизатора Ниссан Х-Трейл

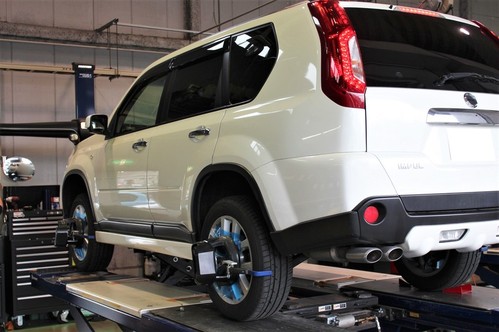

17. Проверьте и при необходимости отрегулируйте в автомастерской углы установки передних колес.

Замена переднего амортизатора Ниссан Х-Трейл

Источник: carpedia.club
