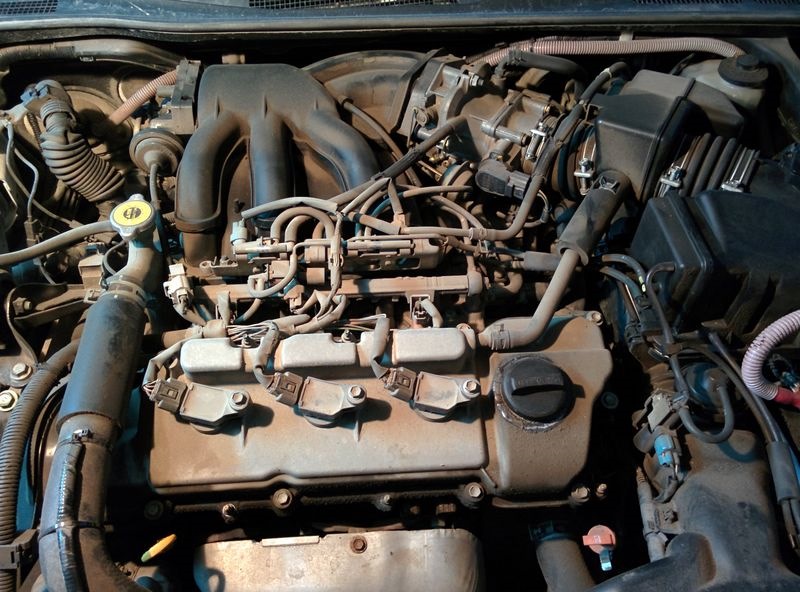

Схема установки прокладки на крышку ремня привода ГРМ двигателя модели 1MZ-FE Toyota Camry 2001 - 2006

Инструменты:

• Насадка на вороток 10 мм

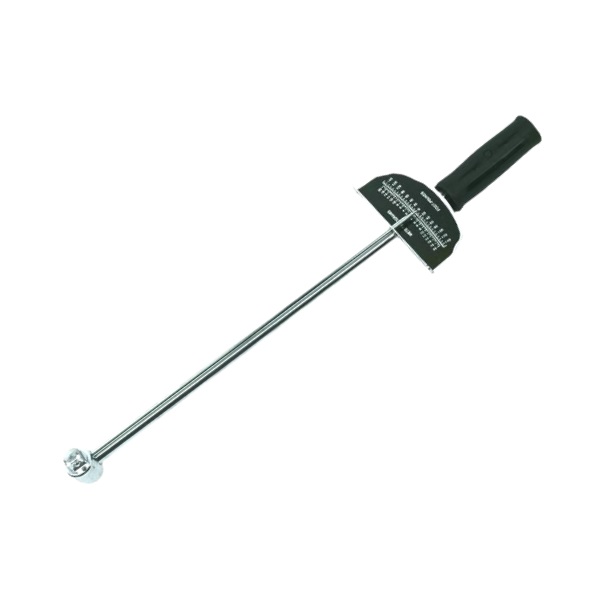

• Динамометрический ключ

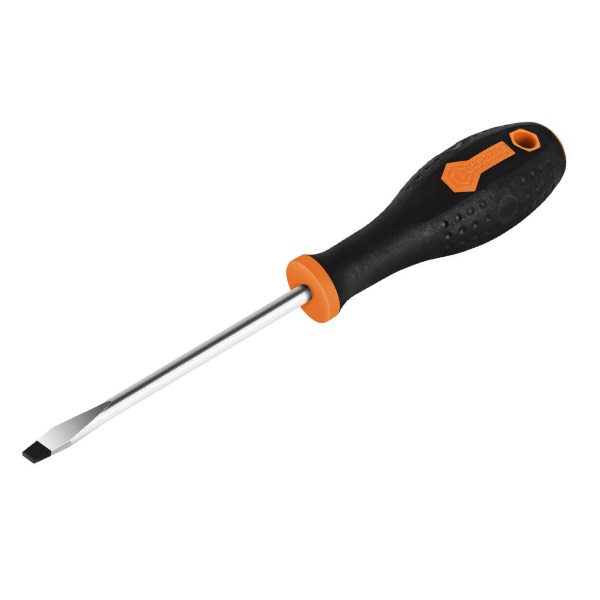

• Отвертка плоская малая

Детали и расходники:

• Прокладка выпускного коллектора (17173-20010 Toyota)
• Прокладка крышки ремня ГРМ

Примечание:

Процесс снятия головки блока цилиндров двигателя модели 1MZ-FE описан здесь.

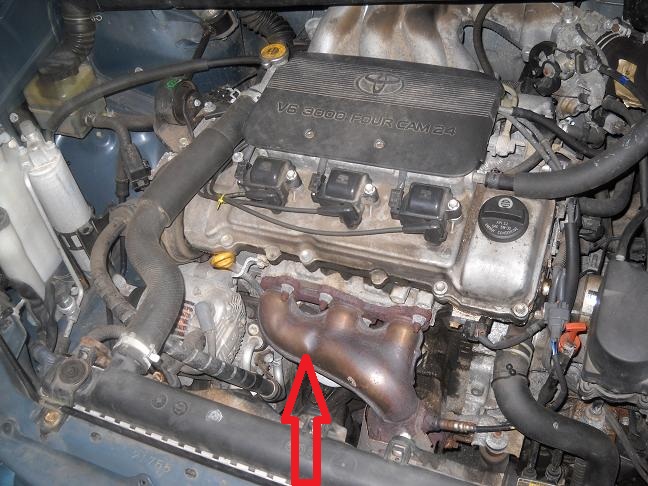

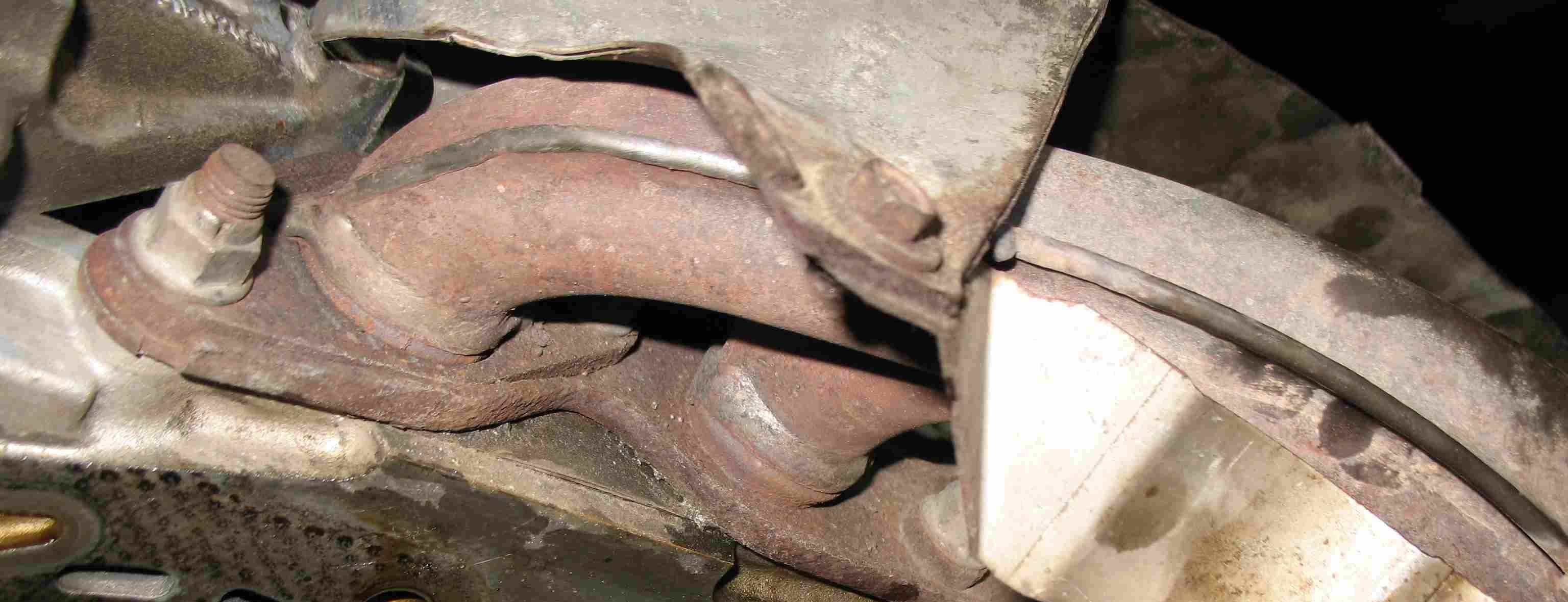

1. Установите новую прокладку и выпускной коллектор и равномерно затяните шесть гаек крепления в несколько проходов моментом затяжки 49 Н·м.

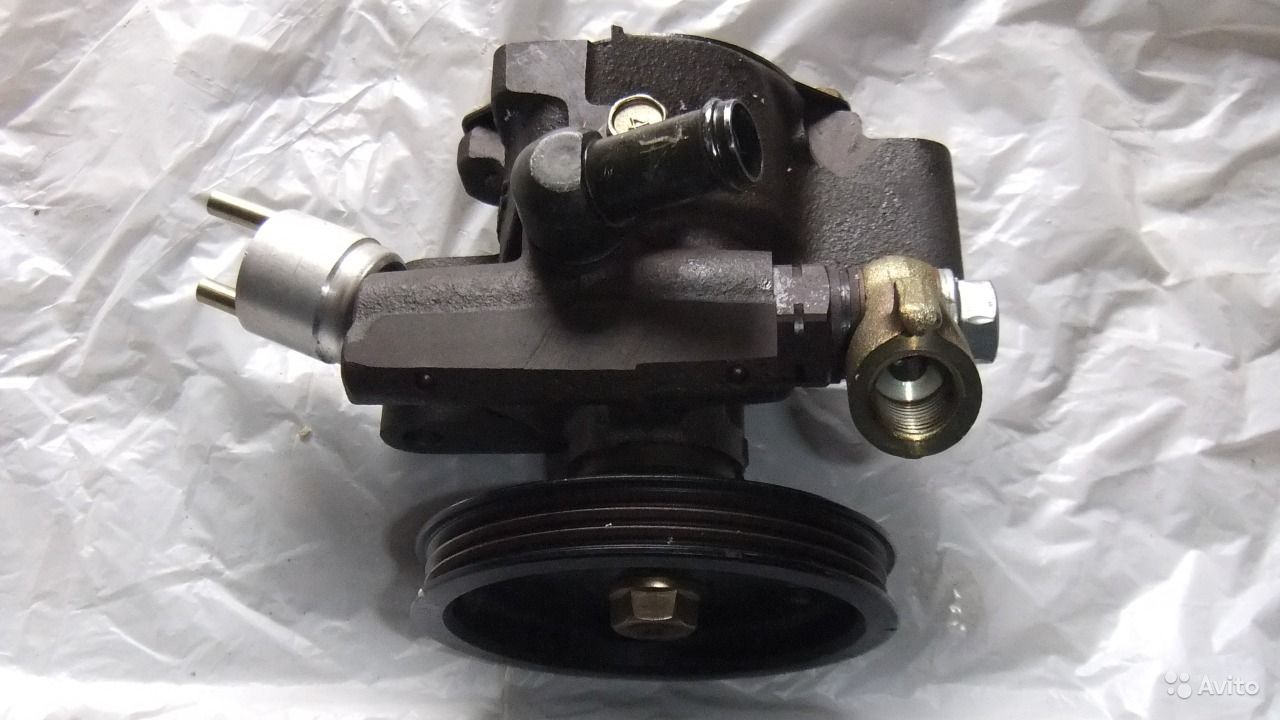

2. Установите кронштейн насоса усилителя рулевого управления и заверните болты крепления моментом затяжки 43 Н·м.

3. Установите крепежную пластину на головку блока цилиндров, завернув болт крепления моментом затяжки 8 Н·м.

4. Установите защиту электропроводки двигателя.

5. Для того, чтобы установить крышку №3 ремня привода ГРМ, убедитесь, что прокладки крышки не расслоились и не потрескались.

При необходимости замените прокладки, выполнив следующие операции:

– используя отвертку или скребок, удалите остатки старой прокладки;

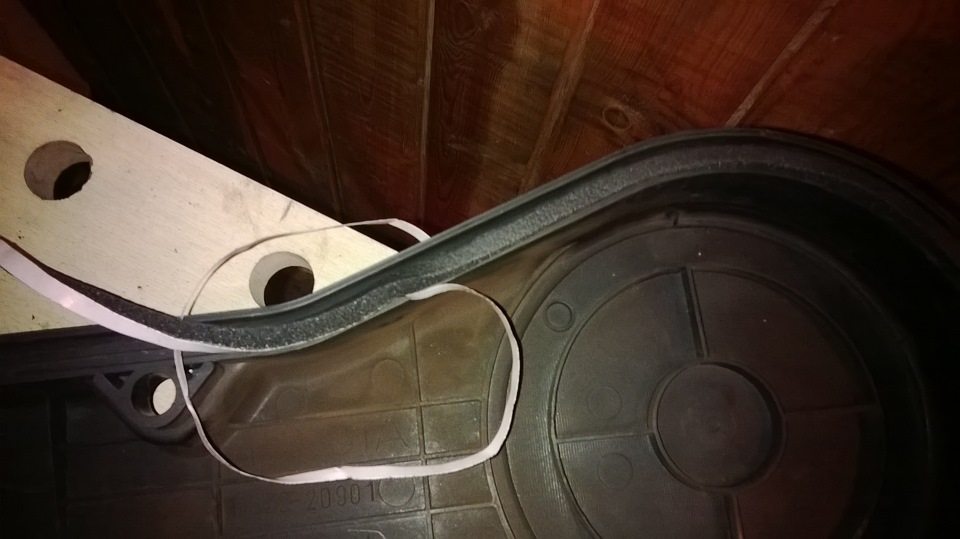

– удалите защитную бумагу с новой прокладки и приклейте прокладку, как показано на рисунке.

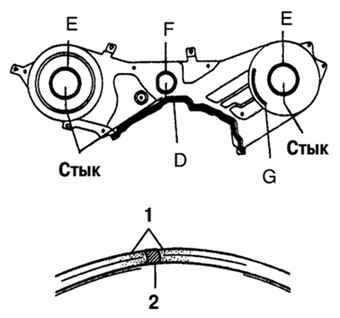

Схема правильной установки прокладки на крышку №3 ремня привода ГРМ:

1 – прокладка;

2 – герметик;

D – 335 мм;

Е – 180 мм;

F – 133 мм;

G – 72 мм.

6. Проверьте, хорошо ли приклеилась новая прокладка.
