Смазка и ремонт карданных шарниров на автомобиле Волга ГАЗ 31105 2004 - 2009

Инструменты:

• Вороток под торцевую насадку 3/4"
• Насадка на вороток 7 мм
• Шприц-нагнетатель для смазки

Детали и расходники:

• масло трансмиссионное
• керосин
• емкость для промывания масленки

Примечание:

Через каждые 20 тыс. км пробега автомобиля Волга ГАЗ 31105 необходимо смазывать карданные шарниры. При эксплуатации автомобиля Волга ГАЗ 31105 в тяжелых условиях (на грязных дорогах), пробег между смазкой рекомендуется сократить вдвое.

Работу по смазке карданных шарниров машины Волга ГАЗ 31105 выполняем на смотровой канаве или эстакаде. Включаем на автомобиле Волга ГАЗ 31105 нейтральную передачу и вывешиваем заднее колесо, для того чтобы можно было вращать карданные валы. Очищаем от грязи карданные шарниры.

1. Снимаем защитный колпачок с пресс-масленки.

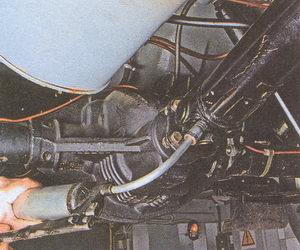

2. Шприцем нагнетаем трансмиссионное масло в крестовину до появления светлого масла из-под манжет всех подшипников карданного шарнира. Удаляем излишки масла и надеваем на пресс-масленку защитный колпачок. Аналогично смазываем два других шарнира карданной передачи.

Примечание:

Запрещается применять пластичные смазки для карданных шарниров.

Если выполнить смазку карданного шарнира автомобиля Волга ГАЗ 31105 не удается (например, масло не вытекает из-под одной манжеты или, наоборот, вытекает только из одного уплотнения), значит, засорился канал в крестовине карданного шарнира. В этом случае шарнир необходимо перебрать и промыть. Засорившуюся пресс-масленку можно прочистить, не разбирая карданной передачи.

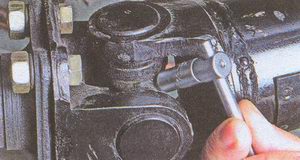

3. Головкой «на 7» с караданного шарнира отворачиваем пресс-масленку.

4. Промываем пресс-масленку караданного шарнира автомобиля Волга ГАЗ 31105 в керосине и обдуваем сжатым воздухом.

5. Нажимая тонким стержнем на шарик клапана пресс-масленки караданного шарнира Волга ГАЗ 31105, убеждаемся, что он подвижен и перекрывает канал масленки под действием пружины.
Неисправную пресс-масленку караданного шарнира заменяем.

Детали карданной передачи автомобиля Волга ГАЗ 31105:

1 — хвостовик скользящей вилки;

2 — грязеотражатель скользящей вилки;

3 — скользящая вилка;

4 — вилка переднего карданного вала;

5 — передний карданный вал;

6 — грязеотражатель;

7 — промежуточная опора;

8, 10 — защитные кольца;

9 — подшипник промежуточной опоры;

11 — шлицевая вилка

12 — П-образная пластина;

13 — стопорная шайба;

14 — крестовина;

15 — передняя вилка заднего карданного вала;

16 — задний карданный вал;

17 — фланец ведущей шестерни главной передачи;

18, 19 — игольчатые подшипники;

20 — стопорное кольцо;

21 — болт;

22 — уплотнительное кольцо

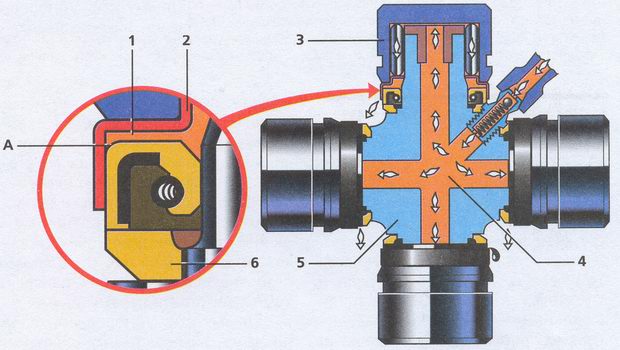

Схема смазки карданного шарнира автомобиля Волга ГАЗ 31105:

1 — манжета

2 — обойма манжеты

3 — корпус игольчатого подшипника (стакан)

4 — масляные каналы

5 — крестовина

6 — отражатель

А — фаска манжеты
