Снятие и разборка выключателя звуковых сигналов автомобиля ГАЗ 31105

Инструменты:

• отвертка плоская средняя
• надфиль
• шило

Примечание:

При неисправности выключателя звукового сигнала сигнал может включаться произвольно (например, при вращении рулевого колеса).

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

1. Снимаем накладку рулевого колеса.

2. Плоской отверткой отворачиваем четыре винта крепления рамки выключателя звуковых сигналов к сильфону рулевого колеса.

3. Отсоединяем от вывода выключателя звуковых сигналов наконечник провода.

4. Шлицевой отверткой отворачиваем четыре винта крепления рамки выключателя к основанию.

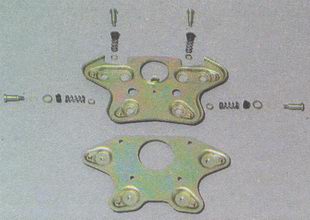

5. Разбираем выключатель звуковых сигналов.

6. Надфилем или мелкой наждачной бумагой зачищаем контакты выключателя. Неисправные пружины заменяем.

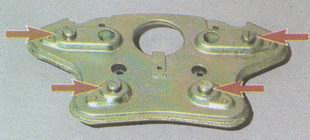

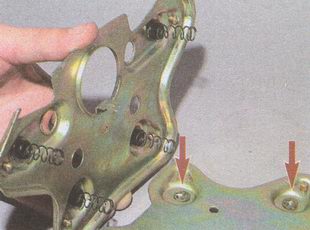

7. Вставляем изоляционные втулки в отверстия рамки и надеваем на них пружины. Располагаем шайбы над резьбовыми отверстиями в основании рамки.

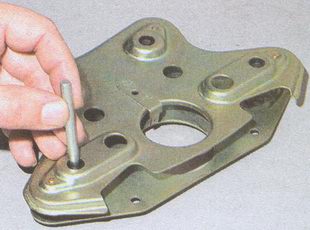

8. Укладываем рамку на основание, при этом шилом или тонким бородком через отверстия в рамке центрируем шайбы и пружины.

9. Вставляем в отверстия винты и затягиваем их до упора. Подсоединив провод, крепим рамку к сильфону рулевого колеса и надеваем декоративную накладку. Подсоединяем аккумуляторную батарею и убеждаемся в исправной работе выключателя звуковых сигналов.
Ненадежная работа звуковых сигналов может быть связана с состоянием контактного кольца на рулевой колонке и подпружиненного вывода на рулевом колесе.

10.  Для проверки снимаем кожух рулевой колонки, и убеждаемся в надежности контакта.

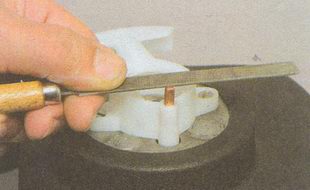

11. При необходимости контактное кольцо заменяем, сняв его вместе с держателем, а торец вывода зачищаем надфилем.
