Снятие блока управления отоплением, вентиляцией и кондиционированием Renault Duster

Блок управления снимается для замены ламп подсветки или для замены самого блока. Предварительно надо снять облицовку консоли панели приборов и накладку консоли панели приборов (см. статью «Снятие выключателей, регулятора, прикуривателя и блока сигнализаторов»). Далее снимается головное устройство системы звуковоспроизведения (см. «Снятие головного устройства системы звуковоспроизведения»).

После этого ключом Torx Т-20 отворачиваем два самореза крепления блока управления.

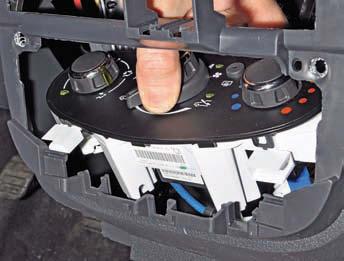

Проталкиваем блок в проем панели приборов, выводя два штифта блока из отверстий панели…

…и сдвигаем держатели блока с выступов панели приборов.

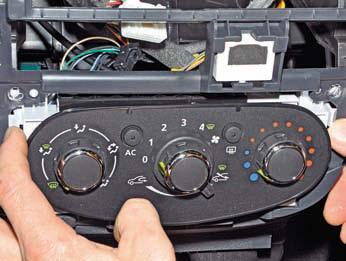

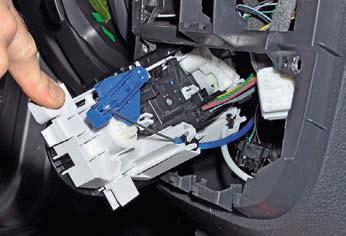

Для замены лампы подсветки блока выводим блок из панели приборов и,..

…повернув против часовой стрелки, вынимаем лампу. Устанавливаем новую лампу в обратной последовательности. Аналогично заменяем другую лампу подсветки блока. Чтобы извлечь блок полностью, необходимо выполнить дальнейшие операции.

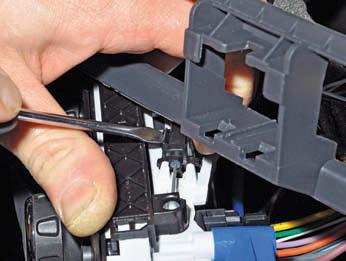

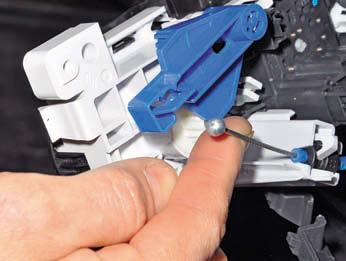

Отжав пальцем фиксатор рычага и, поддев тягу отверткой…

…отсоединяем наконечник тяги от рычага регулятора температуры.

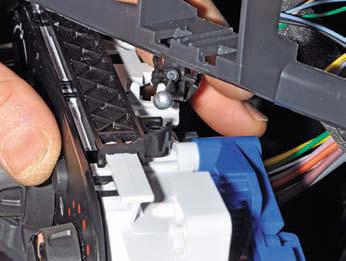

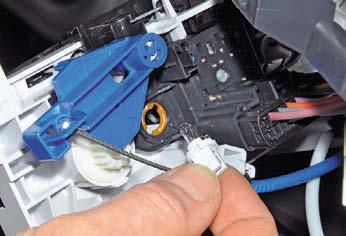

Отверткой поддеваем оболочку тяги…

…и выводим оболочку тяги из держателя на блоке.

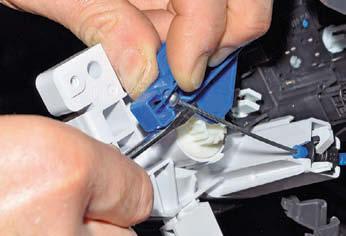

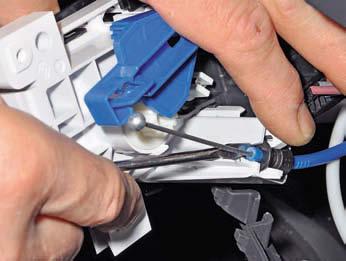

Отверткой нажимаем на фиксатор наконечника тяги, второй фиксатор прижимаем пальцем…

…и выводим оболочку тяги из держателя на блоке, одновременно выводя наконечник тяги из рычага привода заслонки рециркуляции.

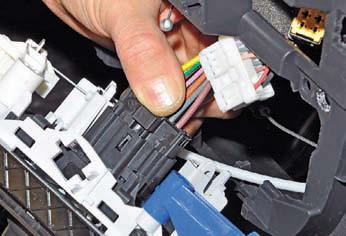

Нажимаем на фиксатор колодки проводов…

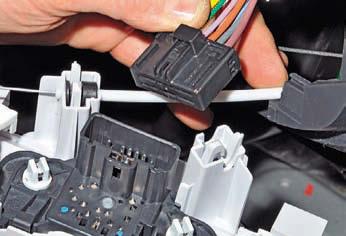

…и отсоединяем колодку от разъема блока управления.

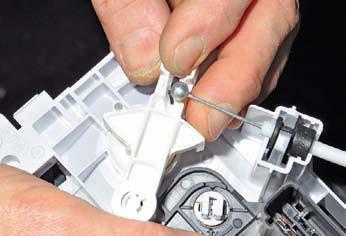

Отжав пальцем фиксатор рычага, отсоединяем наконечник тяги от рычага привода распределительных заслонок.

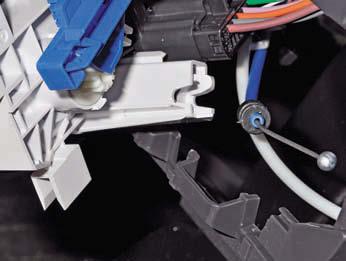

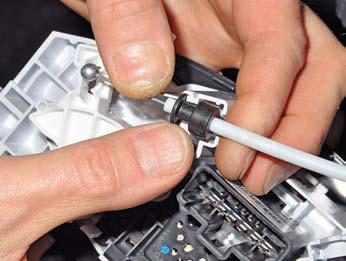

Выводим оболочку тяги из держателя на блоке…

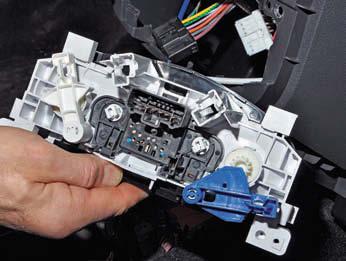

…и снимаем блок управления.

Устанавливается блок управления отоплением, вентиляцией и кондиционированием в обратной последовательности.
