Снятие рычага и шаровой опоры Renault Duster

Рычаг снимаем для замены шаровой опоры или самого рычага при его деформации, наличии трещин в металле, а также при повреждении (разрывы, отслоение резины) сайлент-блоков рычага.
Работу проводим на смотровой канаве или эстакаде.
Вывешиваем переднюю часть автомобиля – оба передних колеса, так как при вывешивании только одного колеса стабилизатор поперечной устойчивости мешает демонтажу рычага, поджимая элементы подвески вверх.
Работа показана на левом рычаге, правый рычаг снимаем аналогично.
Снимаем переднее колесо.

Ключом «на 18» отворачиваем гайку крепления пальца шаровой опоры до тех пор, пока она не упрется в корпус наружного шарнира привода колеса.
Подставляем под поворотный кулак регулируемый упор.

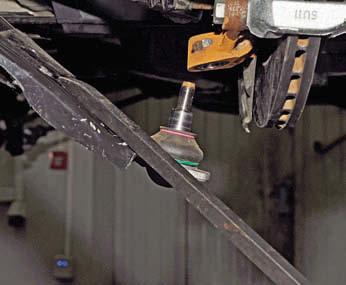

Монтажной лопаткой отжимаем рычаг с шаровой опорой вниз…

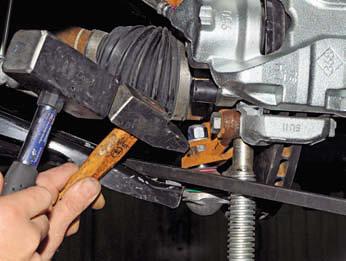

…одновременно наносим удары молотком через проставку по проушине поворотного кулака, выпрессовывая из проушины палец шаровой опоры.

Затем, по мере выхода пальца шаровой опоры из проушины поворотного кулака, отворачиваем гайку.

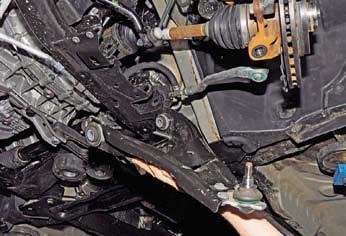

Выводим палец шаровой опоры из отверстия поворотного кулака.

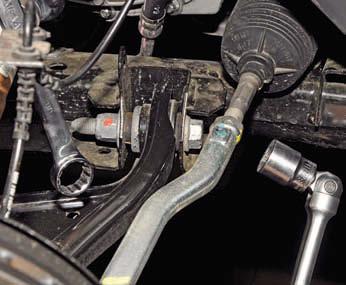

Накидным ключом «на 21» отворачиваем гайку болта переднего крепления рычага, удерживая болт головкой того же размера.
Вынимаем болт или выбиваем его оправкой из мягкого металла.

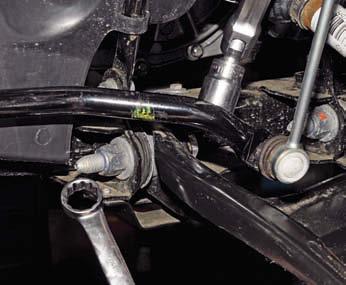

Аналогично отворачиваем гайку болта заднего крепления рычага и вынимаем болт.

Снимаем рычаг подвески.

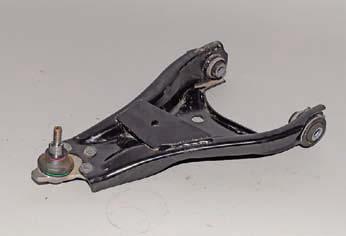

Рычаг подвески в сборе с шаровой опорой и сайлент-блоками.

Устанавливаем рычаг в обратной последовательности.
Гайки болтов крепления рычага к подрамнику окончательно затягиваем предписанным моментом в положении «автомобиль на колесах».
Шаровая опора отдельно заводом – изготовителем в запасные части не поставляется и заменяется вместе с рычагом.
Однако ее можно снять с рычага и заменить аналогичной опорой других производителей.
Для этого…

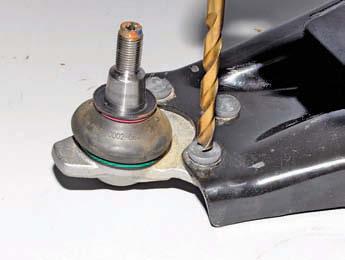

…высверливаем головки заклепок, крепящих корпус шаровой опоры к рычагу.

Выбиваем заклепки бородком и снимаем шаровую опору с рычага.
Устанавливаем новую шаровую опору и крепим ее болтами с гайками, входящими в комплект новой шаровой опоры.
