Замена подшипника ступицы заднего колеса 4х4 Renault Duster

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Гаечный ключ накидной прямой на 18 мм
• Гаечный ключ накидной прямой на 21 мм
• Ключ для тормозных трубок на 11 мм
• Ключ с наконечником Torx T40
• Вороток под торцевую насадку (или пневмогайковерт)
• Головка на 18 мм
• Головка на 21 мм
• Головка на 30 мм
• Динамометрический ключ
• Ключ трещоточный
• Молоток средний
• Оправка (или подходящая инструментальная головка)
• Зубило
• Съемник двухзахватный
• Съемник ступичных подшипников
• Отвертка плоская средняя
• Выколотка (при необходимости)
• Плоскогубцы
• Щипцы для стопорных колец
• Домкрат винтовой
• Балонный ключ
• Опора регулируемая
• Противооткатный упор (башмак)
• Щетка металлическая
• Тиски слесарные
• Надфиль

Детали и расходники:

• Подшипник, стопорное кольцо и гайка ступицы заднего колеса 402109533R

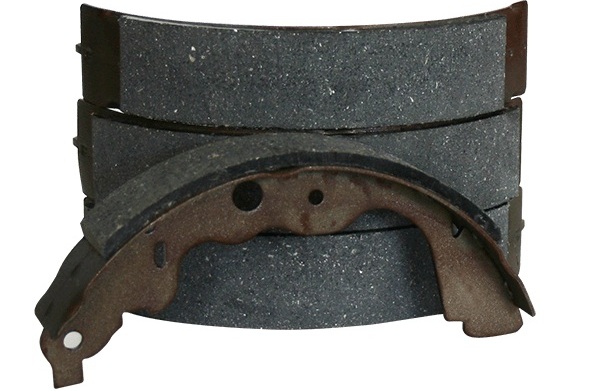

• Тормозные колодки задних тормозных механизмов 7701210109 (при необходимости)

• Деревянный брусок (при необходимости)
• Аэрозольная смазка типа WD-40
• Ветошь

Примечания:

Замена заднего ступичного подшипника Рено Дастер необходима при выходе его из строя, признаками которого являются шум, вой в зоне заднего колеса.
Показана замена подшипника ступицы правого колеса. Замена подшипника ступицы левого колеса выполняется аналогично.

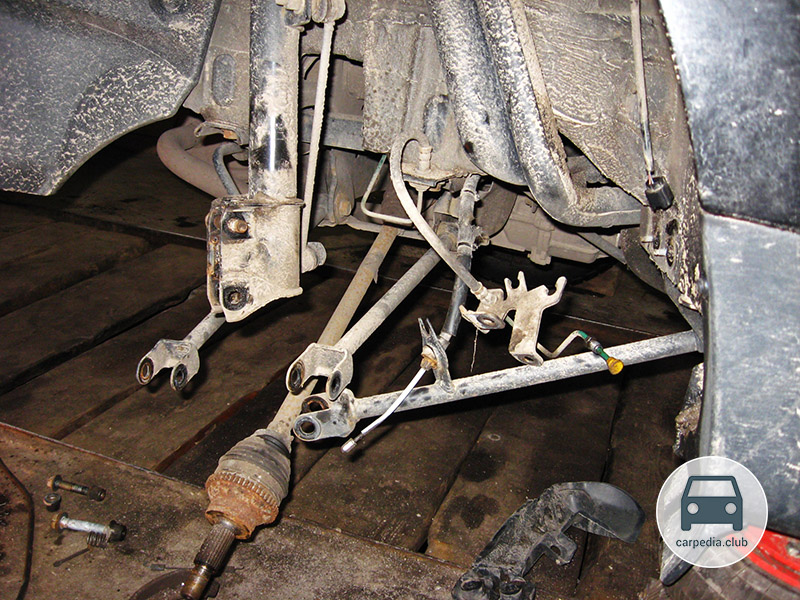

1. Снимите кулак в сборе со ступицей и тормозным щитом, как описано здесь.

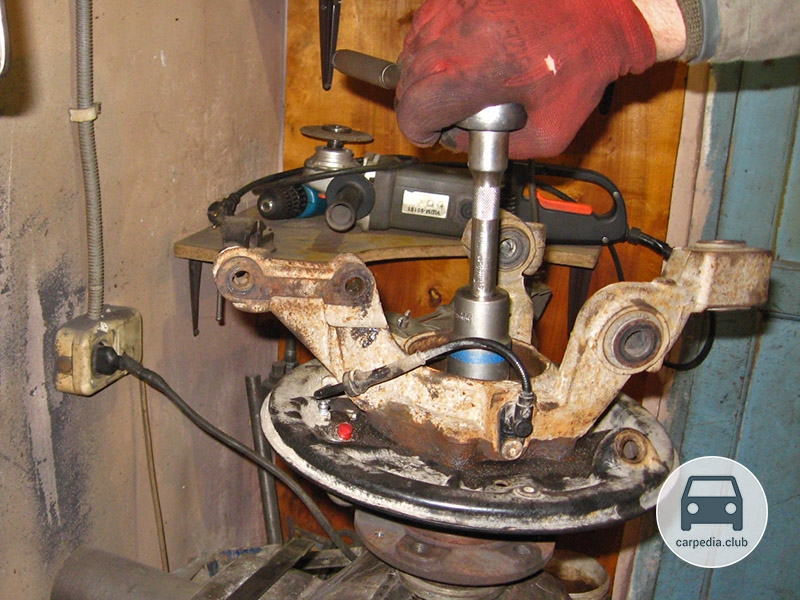

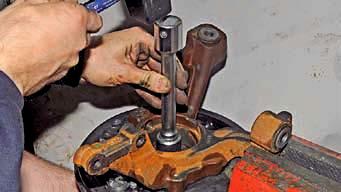

2. Зажав кулак в тисках, как показано на фото, наносите удары молотком по торцу ступицы через оправку или инструментальную головку подходящего диаметра и выпрессуйте ступицу, на которой обычно остается одно внутреннее кольцо подшипника.

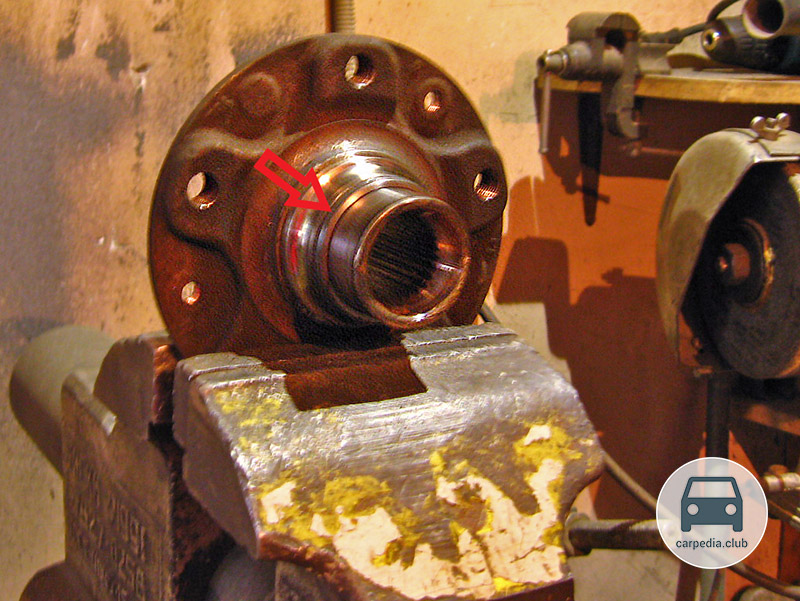

3. Чтобы снять это кольцо, зажмите фланец ступицы в тисках.

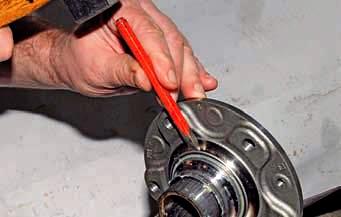

4. Вставьте зубило между торцом внутреннего кольца подшипника и буртиком ступицы и, нанося удары молотком по зубилу, сдвиньте внутреннее кольцо подшипника по ступице.

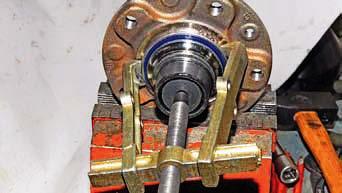

5. Зацепите лапы двухзахватного съемника за внутреннее кольцо подшипника и окончательно спрессуйте внутреннее кольцо подшипника со ступицы.

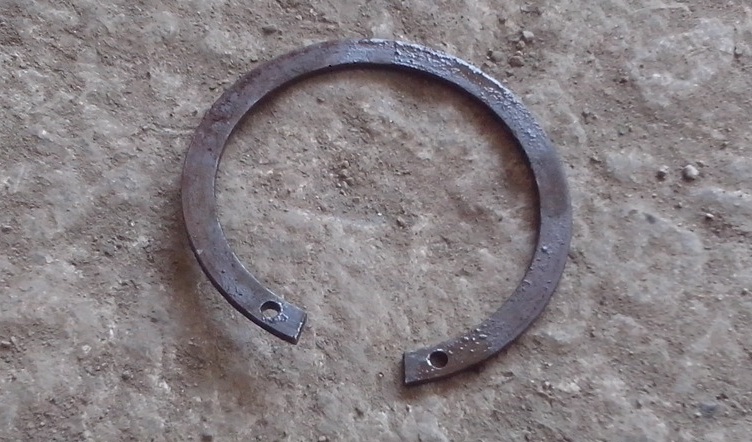

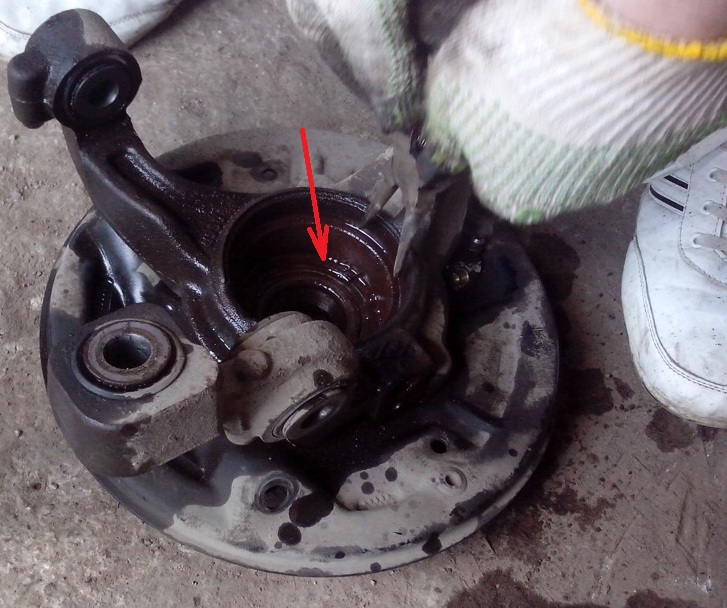

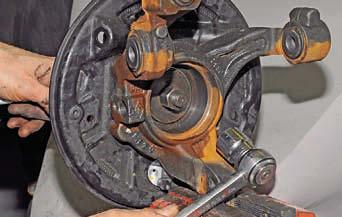

6. Щипцами для снятия стопорных колец выньте стопорное кольцо подшипника из канавки кулака.

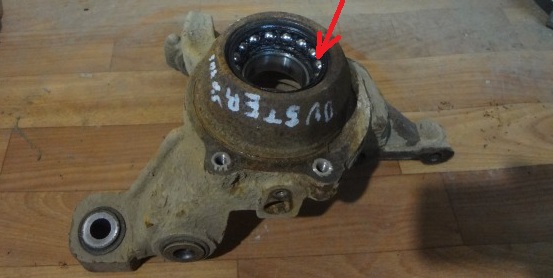

7. Для выпрессовки подшипника из кулака оприте кулак на губки тисков и, нанося удары молотком по торцу кольца подшипника через оправку или головку подходящего размера, выпрессуйте подшипник из кулака.

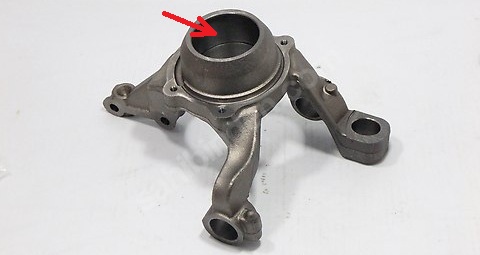

8. Перед установкой нового подшипника очистите посадочное отверстие в кулаке и канавку под стопорное кольцо.

9. Надфилем зачистите на ступице забоины от зубила.

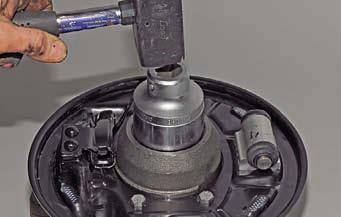

10. Подшипник ступицы Рено Дастер в кулак можно запрессовать с помощью молотка или съемника для выпрессовки/запрессовки подшипников ступиц, прикладывая усилие только к наружному кольцу подшипника и опираясь чашкой съемника на кулак.

Примечание:

Устанавливайте на Рено Дастер ступичный подшипник оригинальный для обеспечения его работы в предусмотреный срок эксплуатации.

11. После запрессовки подшипника установите в канавку кулака стопорное кольцо.

Примечание:

Устанавливайте только новое стопорное кольцо из комплекта 402109533R.

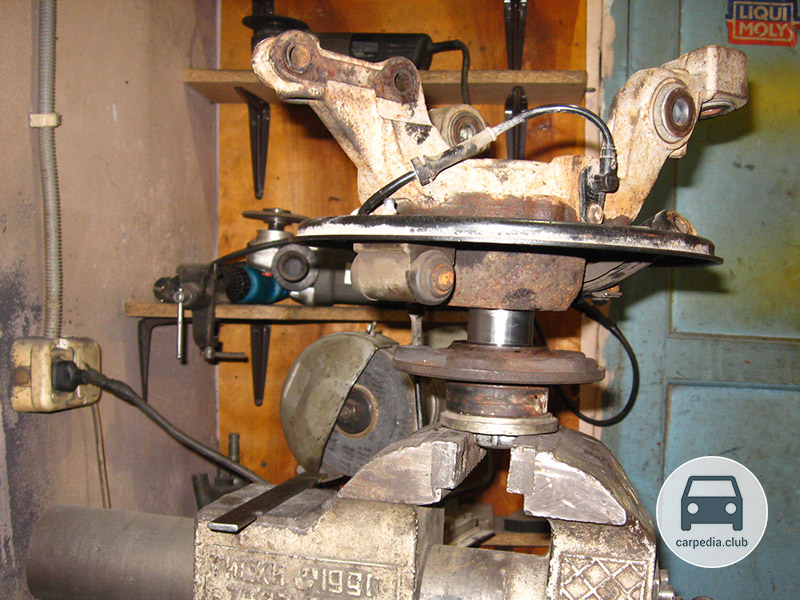

12. Затем установите съемник в тиски, как показано на фото ниже, и запрессуйте ступицу в подшипник, опираясь чашкой съемника на внутреннее кольцо подшипника.

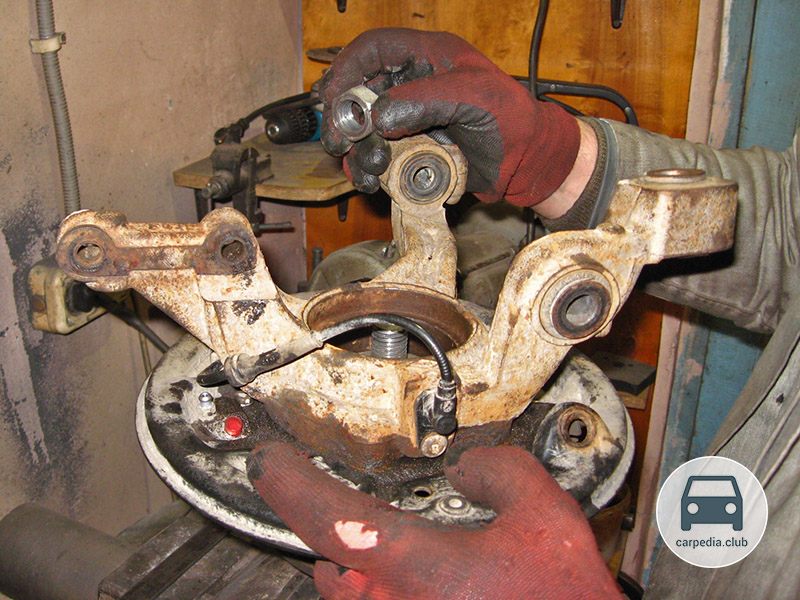

13. Снимите кулак в сборе со ступицей и тормозным щитом с тисков.

14. Как установить кулак на Рено Дастер, смотрите в этой статье.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
