Снятие датчика положения распределительного вала двигателя 2,0 Рено Дастер

Снимаем датчик для замены самого датчика или его уплотнительного кольца, а также при ремонте головки блока цилиндров.
Снимаем воздухозаборник и резонатор воздушного тракта двигателя.
Вынимаем указатель уровня масла из направляющей трубки двигателя.

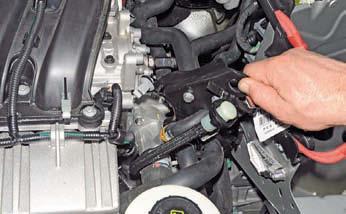

Головкой «на 8» отворачиваем два болта крепления к головке блока цилиндров кронштейна шлангов системы охлаждения двигателя (кронштейн также выполняет функции рыма силового агрегата)…

…и отводим кронштейн со шлангами от головки блока цилиндров.

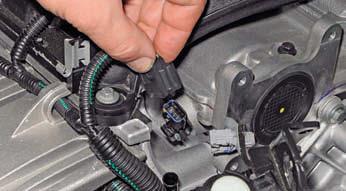

Нажав на фиксатор колодки жгута проводов системы управления двигателем…

…отсоединяем колодку от разъема датчика положения распределительного вала.

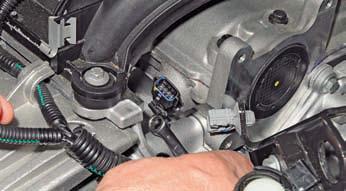

Накидным ключом «на 8» отворачиваем болт крепления датчика…

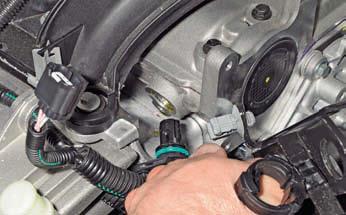

…и вынимаем датчик из отверстия в головке блока цилиндров.
При повреждении резинового кольца датчика (трещины, разрывы, замятия) или потере эластичных свойств резины, заменяем кольцо.
Устанавливаем датчик положения распределительного вала в обратной последовательности.
