Задний редуктор описание Renault Duster

Трансмиссия полноприводного автомобиля Рено Дастер включает в себя задний редуктор, в котором размещены основная передача с дифференциалом и электромагнитная муфта. Основная передача гипоидная.
Ведущая шестерня главной передачи автомобиля исполнена вместе с валом, шлицевой конец которого объединен со ступицей сцепления электромагнитной муфты. Вал ведущей шестерни размещен на двух роликовых конических подшипниках.
Наружные кольца подшипников запрессованы в гнезда картера редуктора Рено Дастер, а внутренние надеты на вал. Между внутренними кольцами расположена распорная втулка; при затягивании гайки подшипников втулка деформируется, обеспечивая непрерывный натяг подшипников.


Рис.13. Детали заднего редуктора Рено Дастер

1 - крышка заднего редуктора; 2 - трубка сапуна редуктора; 3 - картер редуктора; 4 - основание электромагнитной муфты; 5 - фланец электромагнитной муфты; 6 - колодка жгута кабелей управления электромагнитной муфтой; 7 - отверстия для крепления кронштейна передних опор; 8 - шпилька крепления
редуктора Renault Duster к задней опоре; 9 - сальник привода левого колеса; 10 - сальник привода правого колеса; 11 - пробка сливного отверстия; 12 - пробка заливного отверстия

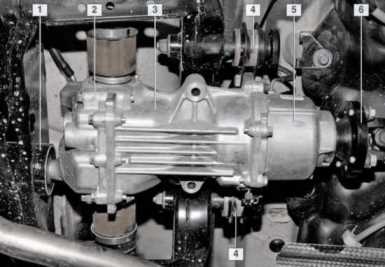

Рис.14. Задний редуктор Рено Дастер
1 - задняя опора; 2 - задняя крышка; 3 - картер редуктора; 4 - передние опоры; 5 - основание электромагнитной муфты; 6 - фланец электромагнитной муфты
Натяг подшипников контролируют по моменту вращения ведущей шестерни. Ведомая шестерня главной передачи крепится к фланцу коробки дифференциала болтами.
Дифференциал перенаправляет усилие на приводы задних колес Рено Дастер и допускает вращение приводов с различными угловыми скоростями. Коробка дифференциала вращается на двух конических роликовых подшипниках.
В коробке дифференциала размещены две полуосевые шестерни и два сателлита, находящиеся в непрерывном зацеплении. Сателлиты вращаются вокруг оси, зафиксированной в коробке дифференциала.
К картеру редуктора главной передачи Рено Дастер болтами прикрепляется основание электромагнитной муфты подключения полного привода. Фрикционная электромагнитная муфта играет роль межосевого дифференциала - перераспределяет усилие между осями в зависимости от дорожных условий.
Электромагнитная муфта подключает задний привод Рено Дастер по команде от блока управления полным приводом. Ведущая часть муфты объединена с задним карданным валом, а ведомая - с валом ведущей шестерни основной передачи. В ведомой части находится кулачковый механизм, изменяющий прижимное усилие.
Подаваемый на соленоид муфты ток вызывает подключение задней оси. Величина передаваемого усилия регулируется силой сцепления фрикционных дисков в муфте. При максимальной силе тока происходит полная блокировка муфты.
Редуктор Рено Дастер зафиксирован на трех опорах к подрамнику задней подвески. Кронштейн с передними опорами крепится к картеру заднего редуктора двумя болтами с гайками.
Шпилька крышки редуктора вставляется в отверстие задней опоры и соединяются гайкой. Задняя опора редуктора запрессована в подрамнике задней подвески.
Для выравнивания давлений снаружи и внутри заднего редуктора и электромагнитной муфты Рено Дастер служат два сапуна. Сапун представляет собой трубопровод, один конец которого надет на трубку, запрессованную в картер.
Противоположный конец трубопровода (с пластмассовым наконечником) сапуна зафиксирован в пластмассовом держателе на лонжероне кузова автомобиля. При техобслуживании для прочистки сапуна нужно извлечь из крепления наконечник сапуна и прокрутить его на шланге.
