Снятие отопителя Renault Duster

Отопитель демонтируется для ремонта или замены испарителя кондиционера.

ВНИМАНИЕ! Перед началом работы необходимо разрядить систему кондиционирования. Система кондиционирования должна разряжаться и заряжаться хладагентом в специализированных сервисах по обслуживанию систем кондиционирования.

Начинаем работу с того, что сливаем жидкость из системы охлаждения двигателя (см. статью «Замена охлаждающей жидкости»). Далее снимаем воздухозаборник с резонатором в сборе (см. «Снятие воздухозаборника и резонатора воздушного траткта»). Потом снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола») и панель приборов (см. «Снятие панели приборов»). После чего в салоне автомобиля…

…ключом Torx Т-20 отворачиваем два самореза крепления монтажного блока.

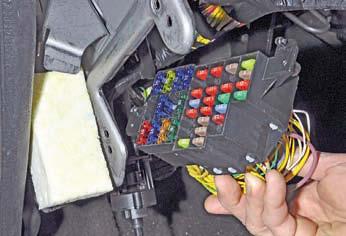

Снимаем монтажный блок предохранителей и оставляем его висеть на проводах.

Торцовым ключом (головкой) «на 10» отворачиваем две гайки…

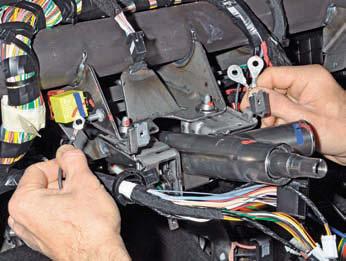

…и снимаем со шпилек наконечники «массовых» проводов.

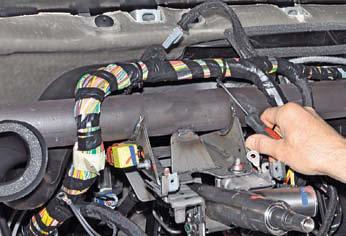

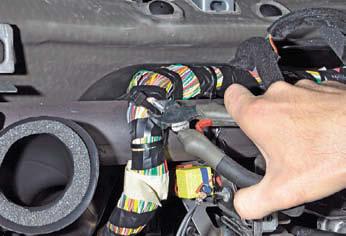

При помощи бокорезов перекусываем хомут крепления жгута проводов к поперечной балке.

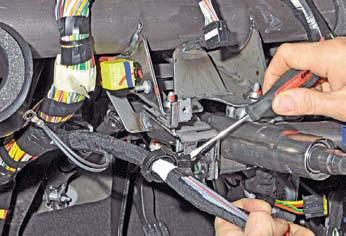

Поддев отверткой, снимаем держатель жгута проводов с кронштейна рулевой колонки.

Также, поддев отверткой, снимаем два держателя жгутов провода с поперечной балки.
Теперь снимаем кронштейн поперечной балки (см. «Снятие радиатора отопителя»)...

… и снимаем с держателя на поперечной балке реле обогрева стекла двери багажного отделения.

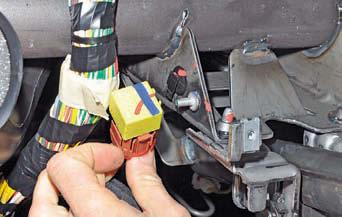

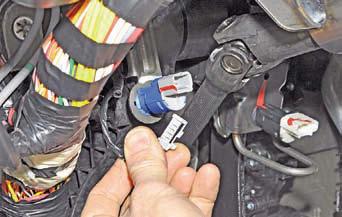

Нажав на фиксатор колодки проводов, отсоединяем колодку от выключателя сигналов торможения.

Нажав на фиксатор колодки проводов, отсоединяем колодку от датчика положения педали сцепления.

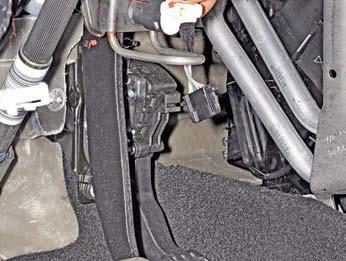

Также, нажав на фиксатор колодки проводов, отсоединяем колодку от разъема модуля педали «газа».

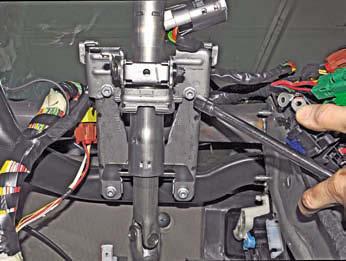

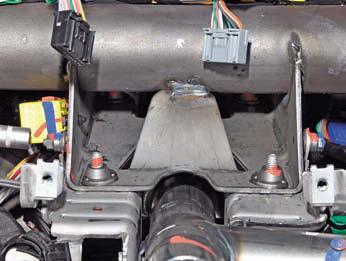

Головкой «на 13» отворачиваем четыре болта крепления рулевой колонки…

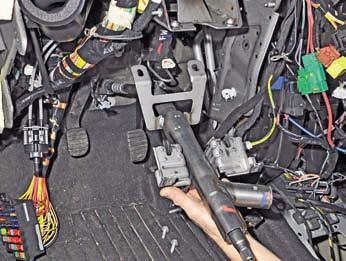

…и опускаем рулевую колонку на пол.

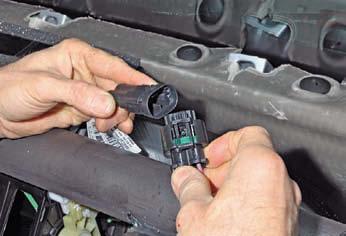

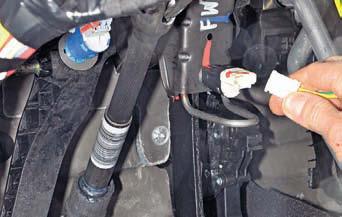

Разъединяем, нажав на фиксатор колодки проводов, колодки жгута проводов и вентилятора отопителя.

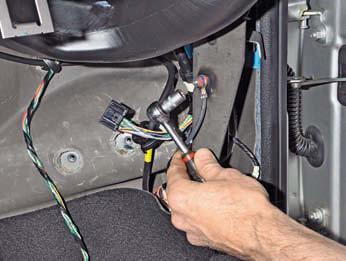

Головкой «на 10» отворачиваем гайку…

…и снимаем со шпильки наконечник «массового» провода.

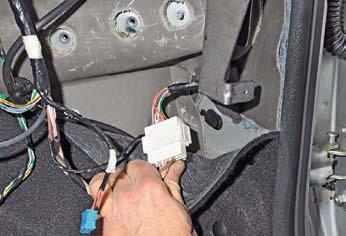

Отогнув край коврового покрытия, вынимаем из-под него колодки жгута проводов правой передней двери.

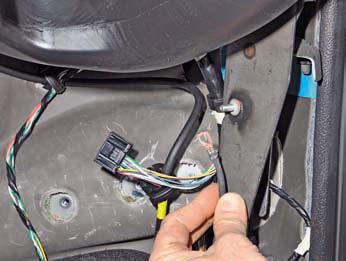

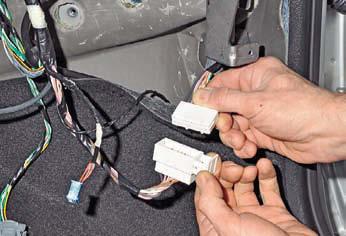

Сдвинув фиксатор колодки (на фото – в пальцах левой руки), разъединяем колодки.

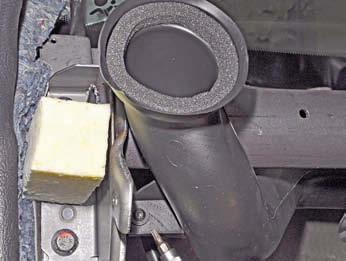

Ключом Torx Т-20 отворачиваем винт крепления воздуховода…

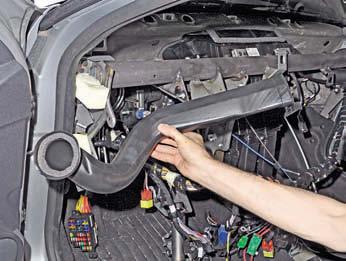

…и снимаем левый воздуховод.

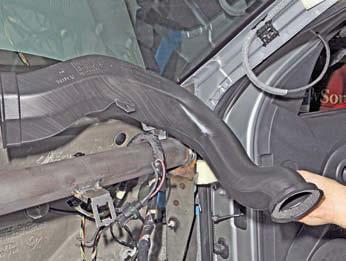

Правый воздуховод снимается аналогичным образом.

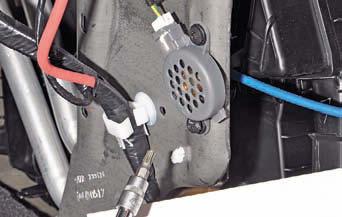

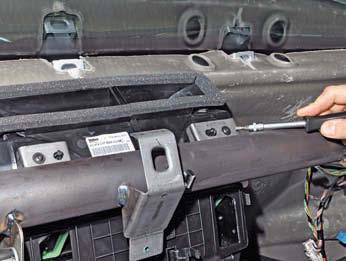

Ключом Torx Т-20 отворачиваем два винта крепления отопителя к поперечной балке.

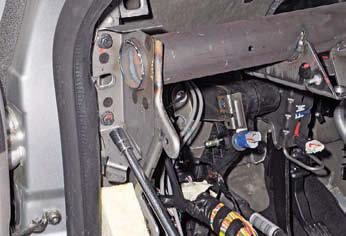

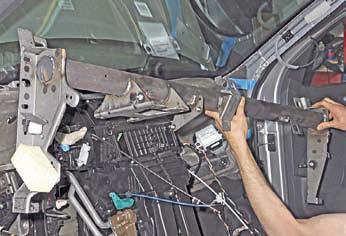

Головкой «на 13» отворачиваем два болта крепления поперечной балки с левой стороны. Аналогично отворачиваем два болта крепления поперечной балки с правой стороны.
