Снятие очистителя стекла двери багажного отделения Renault Duster

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Работу проводим при замене мотор-редуктора очистителя стекла двери багажного отделения.

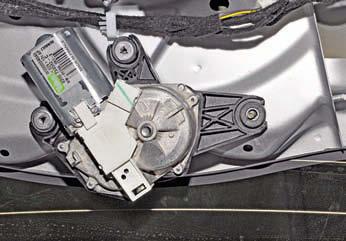

Очиститель стекла закреплен на внутренней панели двери багажного отделения тремя специальными заклепками.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем обивку двери багажного отделения (см. Снятие замка и привода замка двери багажного отделения).

Поднимаем защитный колпачок, закрывающий гайку крепления рычага щетки.

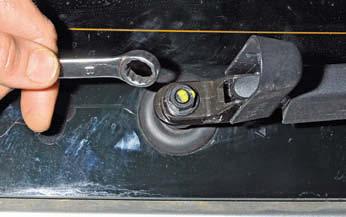

Накидным ключом «на 13» отворачиваем гайку крепления рычага.

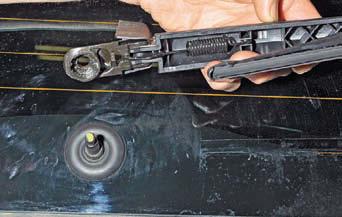

Снимаем рычаг со щеткой.

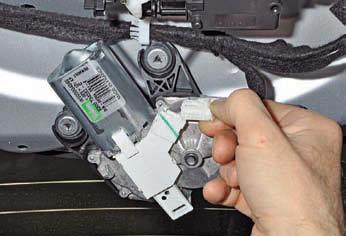

Нажав на фиксатор колодки проводов, отсоединяем колодку от разъема мотор-редуктора.

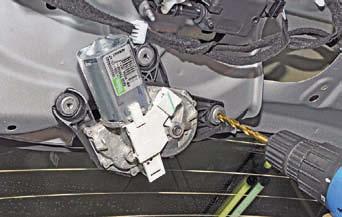

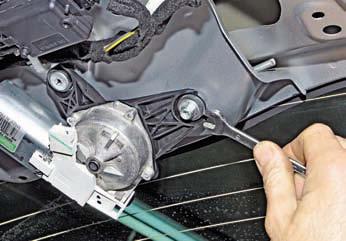

Дрелью высверливаем заклепку, расположенную ближе к правой стороне автомобиля

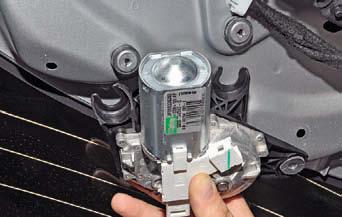

Снимаем очиститель, выводя кронштейны очистителя из резиновых подушек.
Для установки очистителя берем шпильку длиной около 100 мм с резьбой М6.
Загибаем под прямым углом конец шпильки длиной 25 мм и наворачиваем на загнутый конец гайку.

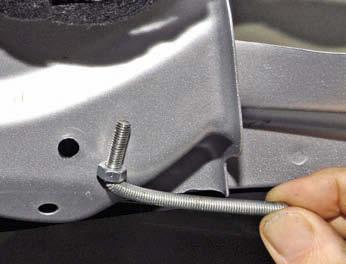

Изготовленная шпилька для крепления мотор-редуктора.

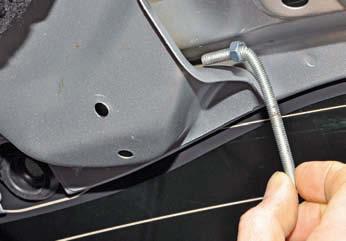

Заводим загнутый конец шпильки за монтажную панель двери.

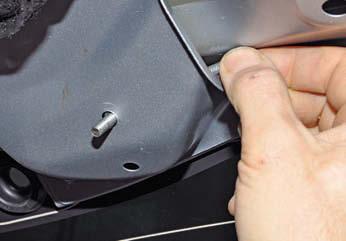

Выводим его из отверстия, в котором ранее была установлена заклепка.

Наносим мыльный раствор на две впадины кронштейна очистителя заводим эти впадины очистителя в резиновые подушки, закрепленные на двери заклепками

и надеваем третью резиновую подушку на шпильку.

Надев шайбу заворачиваем и затягиваем гайку с резьбой М6 (лучше использовать самоконтрящуюся гайку) крепления очистителя.
Для установки вала мотор-редуктора в исходное положение подсоединяем колодку проводов к мотор-редуктору.
Надев клемму провода на «минусовой» вывод аккумуляторной батареи, включаем мотор-редуктор подрулевым переключателем, после чего выключаем и дожидаемся остановки вала моторредуктора. В этом положении устанавливаем рычаг щетки так, чтобы он был расположен горизонтально и направлен к правой стороне автомобиля.
