Снятие пружины Renault Duster 4х4

Пружины снимаем при их замене, замене резиновых прокладок пружин, а также при демонтаже балки задней подвески.
Работу выполняем на смотровой канаве или эстакаде.

Пружины необходимо заменять только парой.

Снятие показываем на левой пружине, правую пружину снимаем аналогично.
Отворачиваем болт нижнего крепления амортизатора к рычагу балки задней подвески.
Вывешиваем заднюю часть автомобиля и надежно фиксируем ее на подставках заводского изготовления.
Сжав двумя стяжками витки пружины, снимаем ее.
Снять пружину можно также без применения стяжек.
При этом, возможно, потребуется помощник.
Вставляем в отверстие рычага балки отрезок трубы или прочный стержень.

Тянем вниз отрезок трубы, отжимая рычаг балки, и вынимаем пружину.
Снимаем нижнюю и верхнюю прокладки пружины.
Верхняя прокладка пружины обычно прилипает к кузову.
Убеждаемся в отсутствии деформаций и разрывов на прокладках.

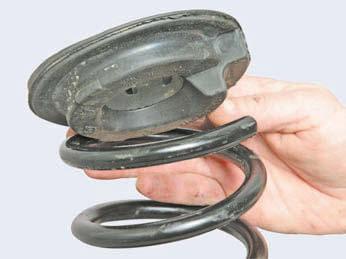

Перед монтажом пружины устанавливаем на нее верхнюю прокладку так…

…чтобы конец верхнего витка пружины уперся в уступ прокладки.
Затем, чтобы верхняя прокладка не сдвинулась при монтаже пружины, прикрепляем ее к пружине скотчем или изоляционной лентой.

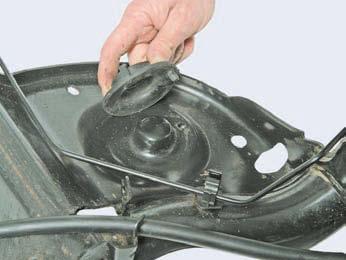

Устанавливаем нижнюю прокладку пружины на выступ кронштейна рычага так, чтобы…

…штифт прокладки вошел в отверстие кронштейна (для наглядности показано на снятой балке).

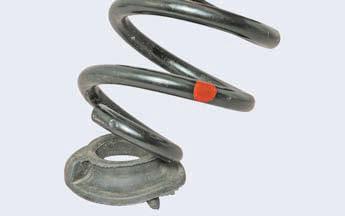

Монтируем пружину так, чтобы конец ее нижнего витка уперся в уступ прокладки (для наглядности показано на снятой прокладке).
Отведя рычаг балки вниз, надеваем верхний конец пружины с прокладкой на выступ кронштейна кузова.
Дальнейшую сборку задней подвески проводим в обратной последовательности.
