Снятие, дефектовка и установка маховика Chery Tiggo

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый - 10 мм
  • Гаечный ключ рожковый - 13 мм
  • Гаечный ключ рожковый  - 16 мм
  • Гаечный ключ рожковый - 17 мм
  • Монтажная лопатка
  • Оправка для центрирования ведомого диска

Оправка для центрирования ведомого диска Chery Tiggo

  • Грузоподъемный механизм

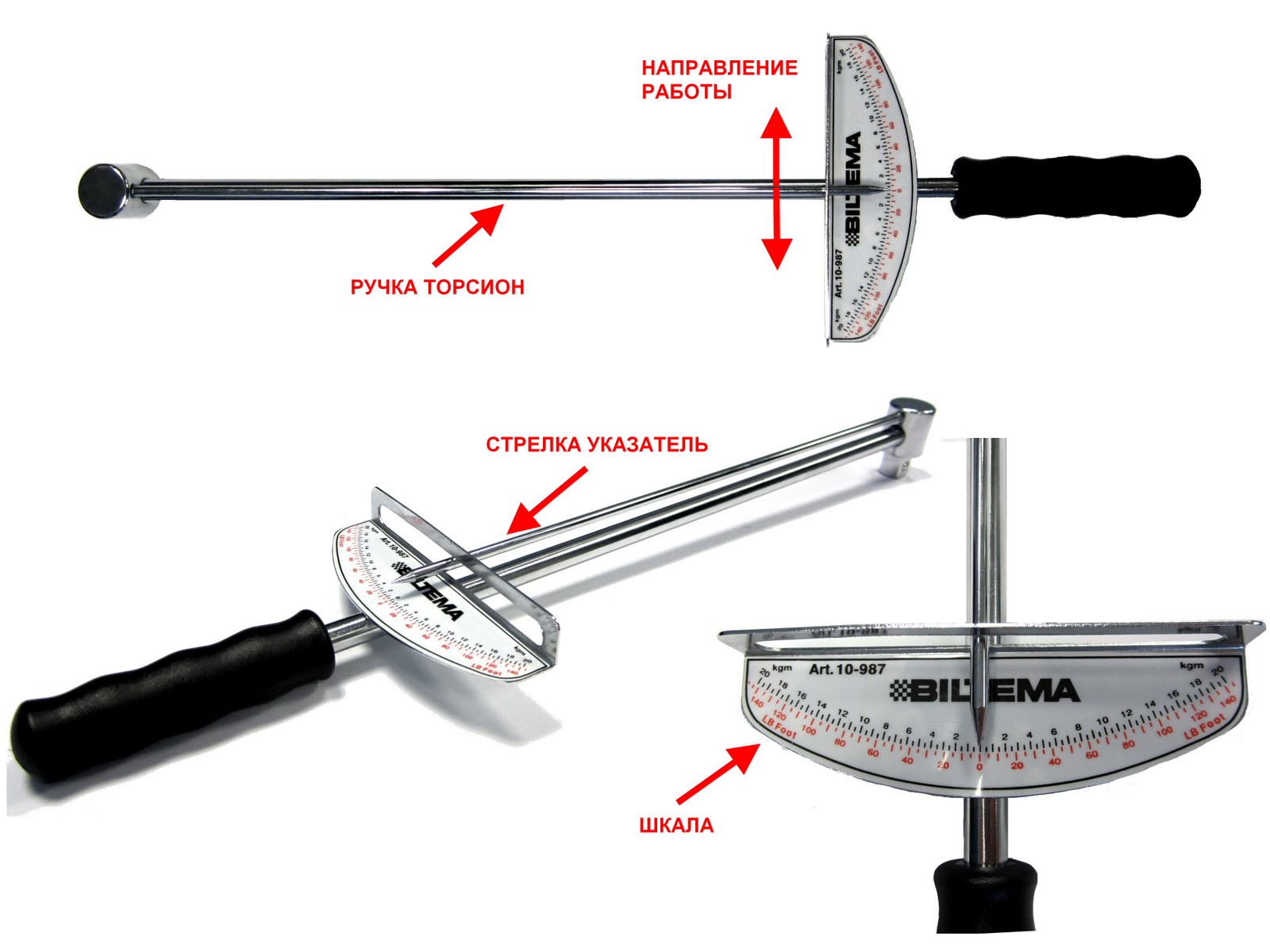

  • Динамометрический ключ

Динамометрический ключ Chery Tiggo

Детали и расходники:

  • Маховик
  • Анаэробный фиксатор резьбы
  • Болты крепления маховика

Примечание:

Маховик снимают для замены заднего сальника коленчатого вала, для его замены при повреждении зубчатого обода и для шлифования поверхности под ведомый диск сцепления.

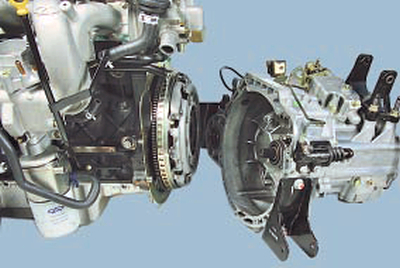

1. Снимите коробку передач.

Снимаем коробку передач Chery Tiggo

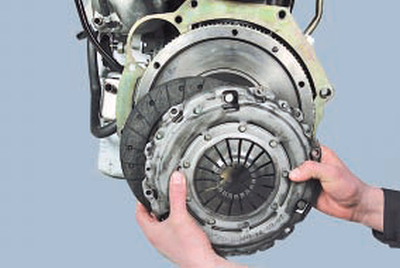

2. Снимите сцепление.

Снимаем сцепление Chery Tiggo

3. Снимите проставочное кольцо.

Снимаем проставочное кольцо Chery Tiggo

4. Снимите задающий диск датчика положения коленчатого вала.

Снимаем задающий диск датчика положения коленчатого вала Chery Tiggo

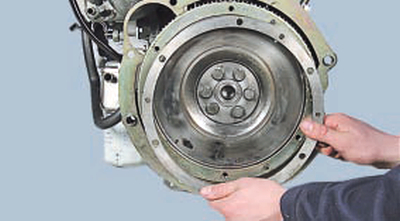

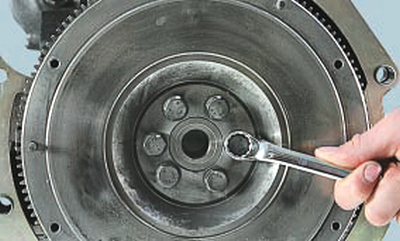

5. Выверните шесть болтов крепления.

Выворачиваем шесть болтов крепления маховика Chery Tiggo

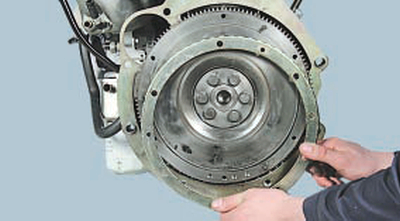

6. Снимите маховик.

Снимаем маховик Chery Tiggo

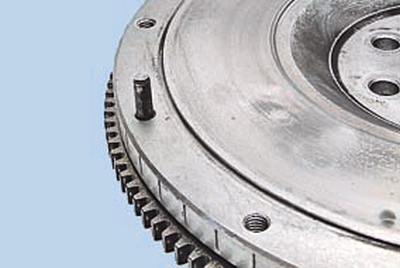

7. Проверьте состояние зубьев обода маховика и в случае их повреждения замените маховик.

Проверяем состояние зубьев обода маховика Chery Tiggo

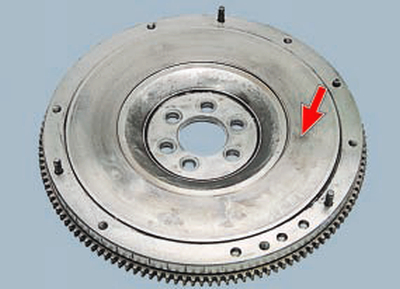

8. Замените маховик, если на поверхностях прилегания ведомого диска сцепления или фланца коленчатого вала появились риски и задиры.

Проверяем ведомый диск сцепления Chery Tiggo

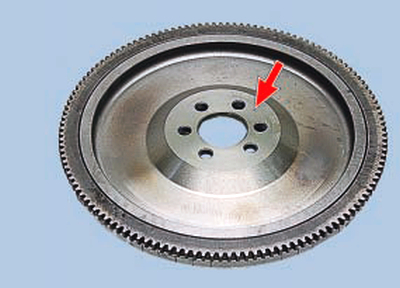

Проверяем фланц коленчатого вала Chery Tiggo

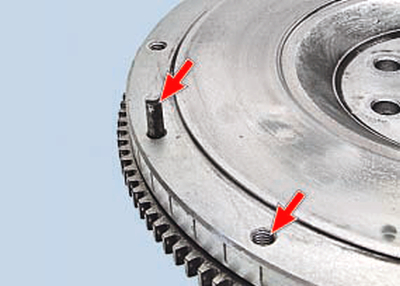

9. Также замените маховик, если повреждены установочные штифты и резьбовые отверстия для крепления кожуха нажимного диска сцепления.

Проверяем установочные штифты и резьбовые отверстия для крепления кожуха нажимного диска сцепления Chery Tiggo

10. Проверить маховик можно в мастерской, располагающей специальным оборудованием. Биение маховика, измеренное по зубчатому венцу, не должно превышать 0,5 мм.

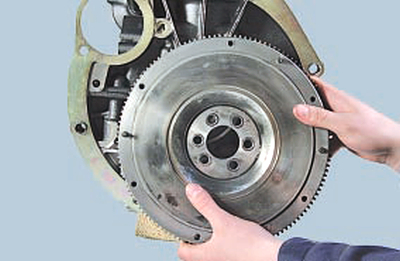

11. Установите маховик (совместив нанесенные перед снятием метки) и все снятые узлы в последовательности, обратной снятию.

12. Резьбу болтов крепления маховика смажьте анаэробным фиксатором резьбы, предварительно обезжирив болты и резьбовые отверстия под них. Затягивайте болты равномерно крест-накрест в два этапа:

1-й – затяните болты моментом 25 Н·м (2,5 кгс·м);

2-й – дополнительно доверните болты на угол 30°.

Полезный совет:

По возможности при каждом снятии маховика заменяйте болты его крепления новыми.
